Trong quá trình thi công thực tế, không ít kỹ thuật gặp tình trạng máy thủy bình đo sai cao độ nhưng không rõ nguyên nhân. Một trong những lỗi phổ biến và nguy hiểm nhất chính là máy Thủy Bình Sai Số Góc i – yếu tố ảnh hưởng trực tiếp đến độ chính xác của toàn bộ công trình.
Điều đáng nói là nhiều người vẫn nhầm lẫn rằng chỉ cần cân bọt thủy là máy đã chính xác. Đây là một sai lầm nghiêm trọng dễ dẫn đến tình trạng đo sai làm ảnh hưởng đến chất lượng của dự án.
Bài viết sau đây được đúc kết từ kinh nghiệm thực chiến của chuyên gia sửa chữa Quang Nhì với gần 20 năm kinh nghiệm. Thông qua bài viết anh em sẽ hiểu rõ hơn các vấn đề: Bản chất của sai số góc i, cách nhận biết ngoài thực địa, phương pháp kiểm tra nhanh và quy trình hiệu chỉnh chuẩn kỹ thuật máy thủy bình tại Trắc Địa Hoàng Phát. Hãy bắt đầu ngay nào!

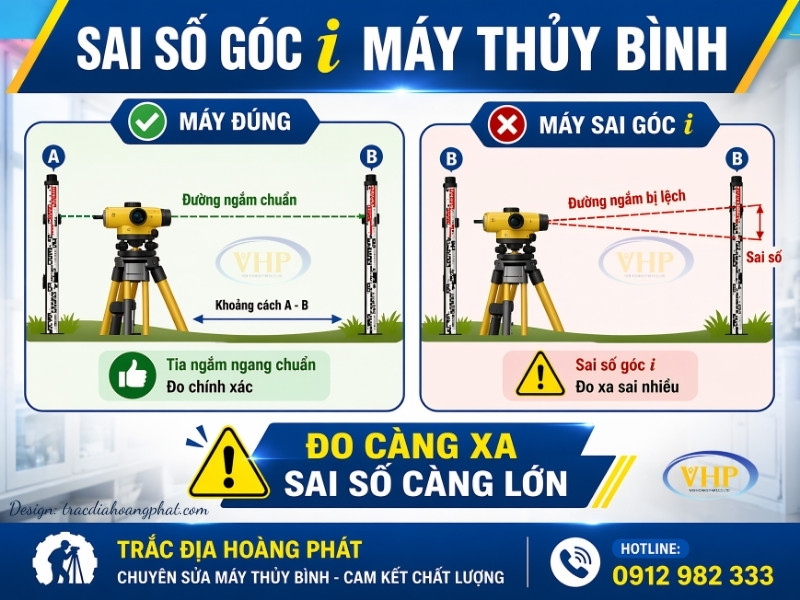

Góc i của máy thủy bình là sai lệch giữa trục ngắm của máy so với mặt phẳng ngang chuẩn (cốt 00). Sai số góc i của máy thủy bình sẽ được quy đổi từ chênh lệch góc kẹp giữa hai mặt phẳng sang chênh cao khoảng cách h. Đơn vị tính của góc i: mm/1km đo lặp.
Trong trắc địa, cốt 00 được xác định theo mực nước biển trung bình. Tại Việt Nam, cốt 00 chuẩn được quy chiếu tại khu vực Đảo Hòn Dáu – Hải Phòng.
Khi máy bị sai số góc i dẫn đến tình trạng:
Đặc biệt: Đo càng xa → sai số càng lớn
Tùy theo từng dòng máy:
Máy thủy bình sai số góc i cho phép thường từ: ±0.2mm đến ±3mm
Kết luận: Góc i càng nhỏ → máy càng chính xác

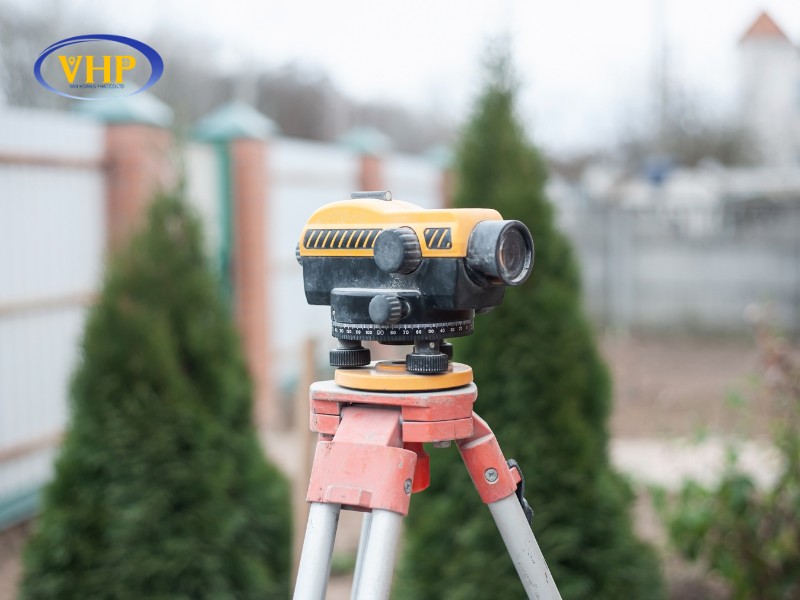

Máy thủy bình bản chất được thiết kế từ việc gắn kết các lớp lăng kính khúc xạ với nhau. Vì vậy, để lắp ghép một cách tuyệt đối và không có sai số góc i là điều không thể. Sai số góc i đến từ các lý do dưới đây:
+ Sai số từ hệ lăng kính: Các lớp lăng kinh được gắn keo và có sự sai lệch nhất định.
+ Sai số từ thiết kế của cụm treo con lắc.
+ Sai số từ thiết bị chuẩn trực khi căn chỉnh.
+ Ánh xạ ánh sáng trong môi trường và nhiệt độ môi trường.
100% máy khi xuất xưởng đều có sai số nhất định, tùy theo loại máy và độ phóng đại của hệ quang kính và sự chính xác của cụm cân bằng tự động mà mỗi máy sẽ có cấp độ sai số góc i khác nhau.
Kết luận: Sai số góc i là sai số thường trực tùy theo cấp độ, nếu sai số vượt quá giới hạn cho phép sẽ ảnh hưởng trực tiếp đến độ chính xác của toàn bộ công trình.
Hầu hết các dự án thường có mốc cao độ chuẩn được dẫn từ hệ thống mốc quốc gia về công trình. Chính vì vậy việc phát hiện sai số của máy thường khá rõ ràng.
Dấu hiệu 1: Kết quả đo sai lệch so với mốc chuẩn công trình
Dấu hiệu 2: Đo càng xa → sai số càng lớn
Đây là dấu hiệu đặc trưng nhất của lỗi góc i
Dấu hiệu 3: Đo lại bằng máy khác → kết quả khác nhau
Dấu hiệu 4: Đổi vị trí máy → kết quả thay đổi
Đặc biệt khi chuyển trạm:
Dấu hiệu 5: Trường hợp nặng (máy rơi đổ – liệt con lắc)
Lưu ý: Hiểu nhầm của rất nhiều kỹ thuật đo với máy thủy bình đang hiểu nhầm:
Đây là một hiểu lầm cơ bản mà nhiều người dùng mắc phải. Bọt thủy của máy chỉ yếu tố đầu tiên để đánh giá máy có bị sai số góc i hay không. Cần phải kiển tra kỹ lưỡng các yếu tố khác, đặc biệt là hệ thống cụm treo con lắc.
Máy thủy bình sai số góc i là lỗi tổng hợp từ nhiều yếu tố, trong đó có cả nguyên nhân kỹ thuật và lỗi do người sử dụng. Dưới đây là phân tích chi tiết theo kinh nghiệm thực tế từ chuyên gia sửa chữa:

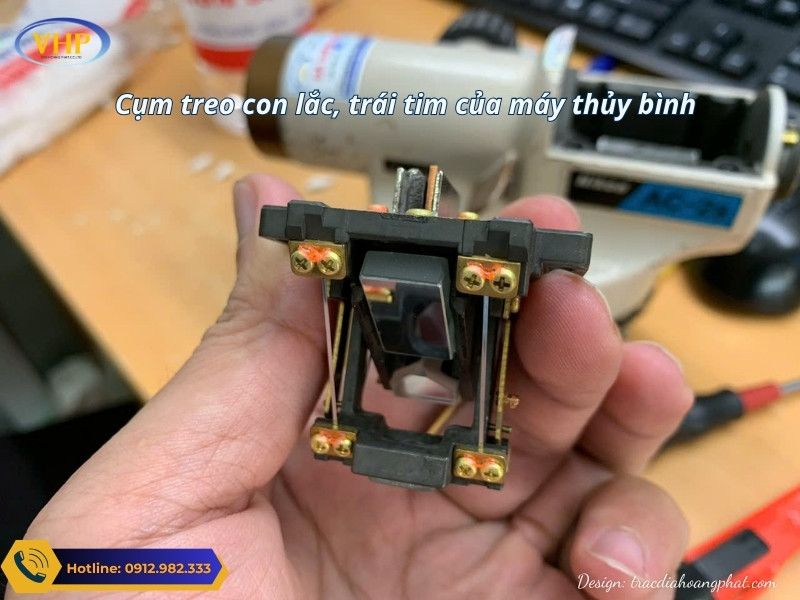

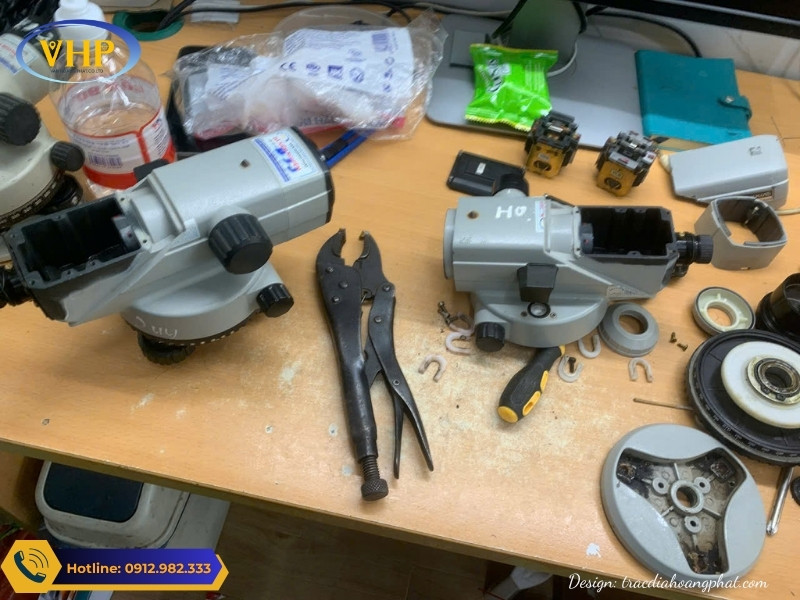

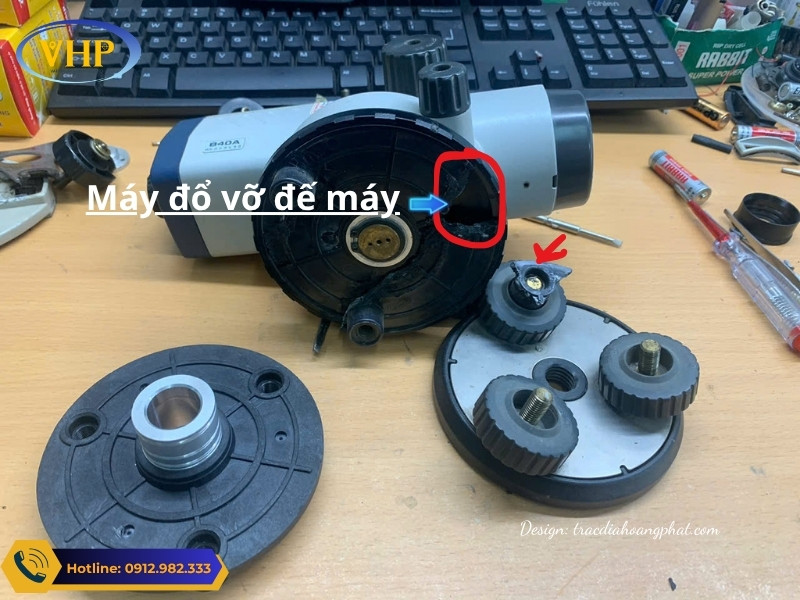

Đây là nguyên nhân phổ biến và nghiêm trọng nhất khi máy bị rơi:
Trường hợp nặng:
“Kết luận từ kinh nghiệm thực tế của chuyên gia Quang Nhì: 100% máy thủy bình bị rơi đổ đều gây sai số góc i”
Nhóm lỗi này ảnh hưởng trực tiếp đến đường ngắm của máy và gây lên sai số góc i.
Đây là lỗi chủ quan nhưng rất dễ gây nhầm lẫn với sai số góc i
| Nguyên nhân | Tỷ lệ ảnh hưởng |
| Máy rơi đổ, va đập | 100% |
| Máy cũ, hao mòn | 80% |
| Không kiểm định định kỳ | 70% |
| Kỹ thuật đo sai | 45% |
| Người cầm mia sai kỹ thuật | 15% |
| Điều kiện môi trường | 5% |
Bước 1: (Quan trọng) Kiểm tra cụm cân bằng tự động.
Trước khi kiểm tra góc i, bắt buộc phải kiểm tra cụm con lắc của máy, để chắc chắn rằng:
Nếu con lắc có vấn đề thì không cần kiểm tra góc i nữa, vì khi đó máy chắc chắn đã sai và cần sửa trước.
Bước 2: Kiểm tra tổng thể máy
Trước khi tiến hành kiểm tra góc i, cần kiểm tra toàn bộ các bộ phận của máy thủy bình như:
Chỉ khi tất cả các chi tiết của máy đều ổn định, chúng ta mới tiến hành kiểm tra sai lệch góc i cho máy.
Thiết lập
Lần đo 1: Đặt máy ở giữa
Lần đo 2: Đặt máy gần A (2 – 5m)
Kết luận
Lần 1: Đặt máy giữa hai cột
Lần 2: Đặt máy gần một cột
Kết quả
Độ lệch chính là sai số góc i thực tế của máy!!
Phương pháp này được thực hiện tại các trung tâm chuyên nghiệp.
Thiết bị bao gồm:
Ưu điểm:
Cảnh báo quan trọng!!!
Nhiều người cho rằng chỉ cần cân bọt thủy là máy đã chính xác. Đây là một sai lầm nghiêm trọng. Trong thực tế, máy vẫn có thể cân bọt rất chuẩn nhưng sai số góc i vẫn tồn tại. Điều này có thể dẫn đến sai lệch toàn bộ cao độ công trình.
Đã có trường hợp hệ thống thoát nước bị thiết kế sai độ dốc, khiến nước chảy ngược và gây thiệt hại lớn trong quá trình sửa chữa.

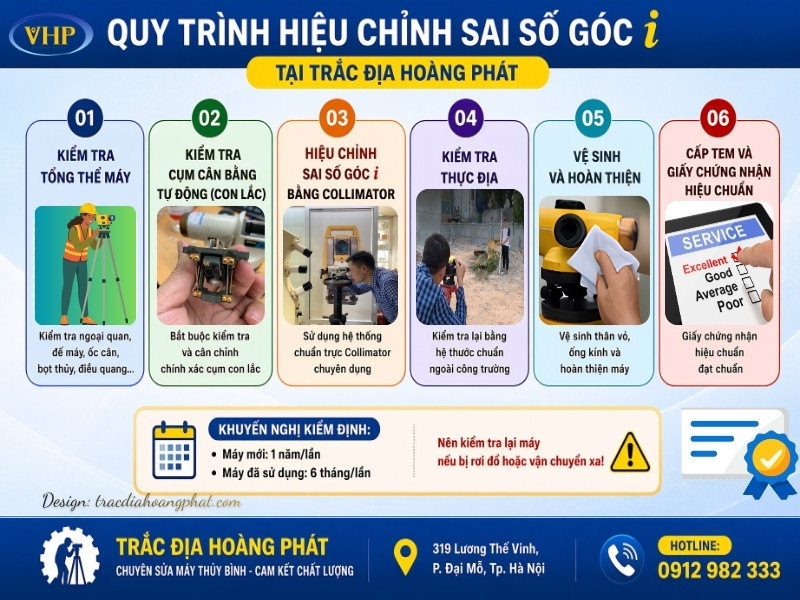

Khi tiếp nhận máy thủy bình bị sai số góc i, kỹ thuật viên của Trắc Địa Hoàng Phát sẽ thực hiện theo quy trình chuẩn gồm 6 bước sau:
Bước 1: Kiểm tra và đánh giá tổng thể máy
Tiến hành kiểm tra toàn bộ các bộ phận cơ bản:
Mục tiêu là đảm bảo tất cả các chi tiết cơ học và quang học hoạt động ổn định.
Nếu các bộ phận này chưa đạt, cần xử lý trước. Việc hiệu chỉnh góc i chỉ có ý nghĩa khi nền tảng cơ khí của máy còn chính xác.

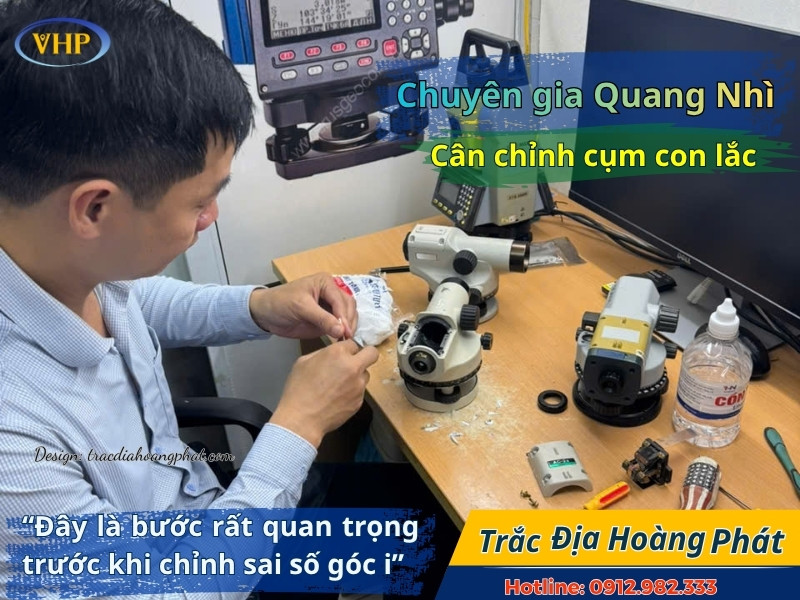

Bước 2: Kiểm tra cụm cân bằng tự động (cụm con lắc) – “Bắt buộc”
Đây là bước quan trọng nhất trong toàn bộ quy trình.
Chỉ sau khi cụm cân bằng tự động hoạt động chính xác mới được phép chuyển sang bước chỉnh góc i. Nếu bỏ qua bước này, việc hiệu chỉnh góc i sẽ không chính xác và máy vẫn có thể đo sai khi sử dụng ngoài thực tế.
Bước 3: Hiệu chỉnh sai số góc i

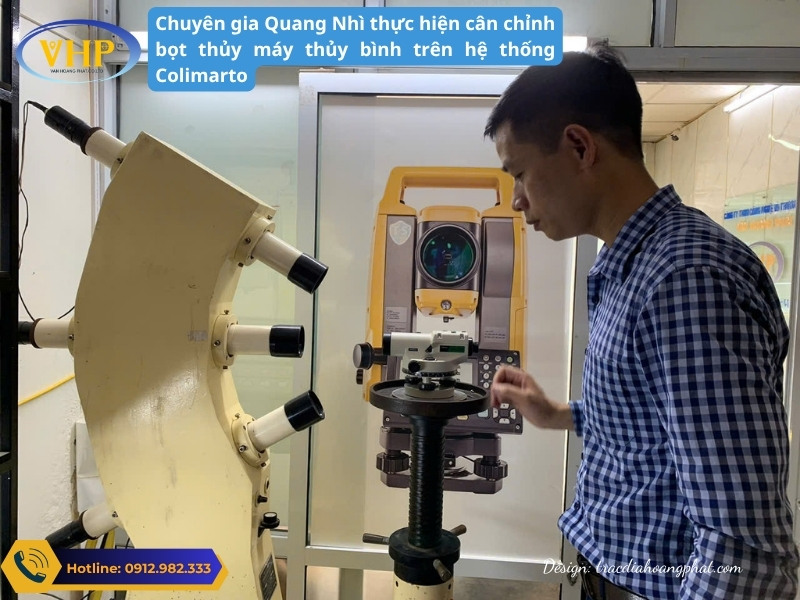

Việc hiệu chỉnh được thực hiện bằng hệ thống chuẩn trực Collimator tại trung tâm.
Kỹ thuật viên sẽ:
Đây là bước quyết định độ chính xác của máy sau sửa.

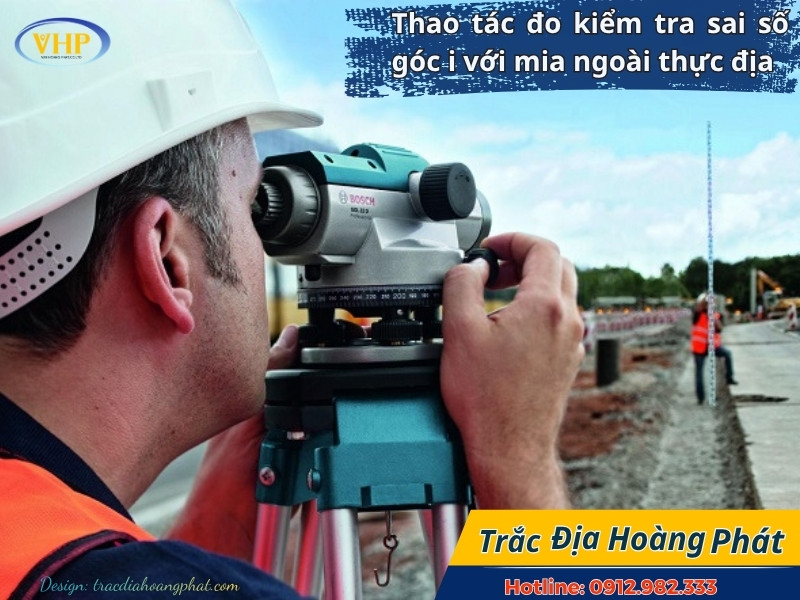

Bước 4: Kiểm tra lại sai số góc i ngoài thực địa
Sau khi hiệu chỉnh máy với thiết bị Collimtor xong, máy sẽ được kiểm tra thực tế bằng hệ thước chuẩn ngoài thực địa.
Mục đích:
Đây là bước quan trọng và cần thiết để tránh sai sót từ những chi tiết nhỏ nhất trước khi đưa máy vào thi công.
Bước 5: Vệ sinh và hoàn thiện máy
Tiến hành:
Việc vệ sinh không chỉ giúp máy sạch đẹp khi bàn giao mà còn giúp bảo vệ các chi tiết quang học và cơ khí, tăng độ bền trong quá trình sử dụng lâu dài.
Bước 6: Dán tem và cấp giấy chứng nhận
Sau khi máy đạt tiêu chuẩn:

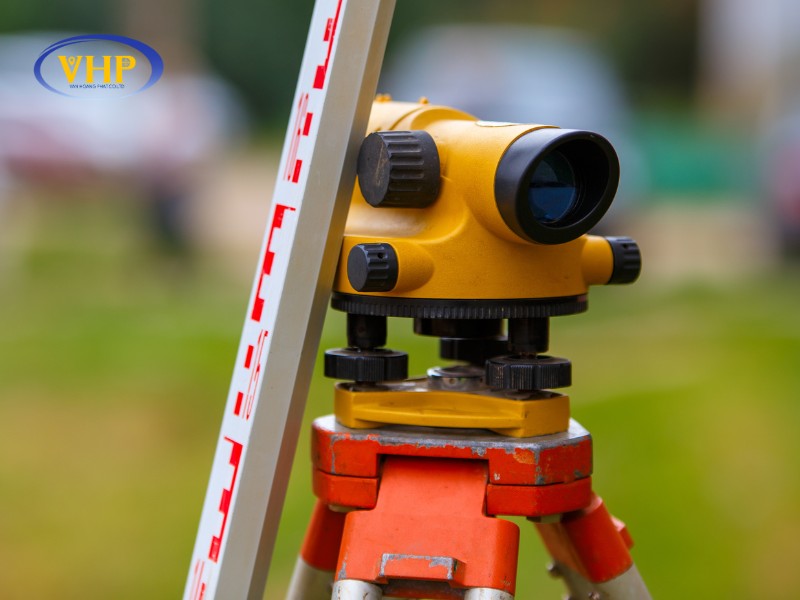

Để máy luôn đảm bảo độ chính xác khi làm việc, người dùng nên tuân thủ chu kỳ kiểm tra và hiệu chỉnh sai số góc i cho máy thủy bình một cách chủ động. Chu kỳ kiểm định chuẩn theo khuyến nghị của chuyên gia như sau:
Đối Với Máy Mới
Nên kiểm định 1 năm/lần.
Đối Với Máy Đã Qua Sử Dụng
Nên kiểm định 6 tháng/lần.
Trường Hợp Cần Kiểm Tra Sớm Hơn
Ngoài chu kỳ định kỳ, máy nên được kiểm tra lại ngay khi:
Trong thực tế, rất nhiều máy vẫn còn tem kiểm định nhưng đã sai số do bị va chạm trong quá trình làm việc. Vì vậy, không nên chỉ nhìn vào tem mà bỏ qua việc kiểm tra thực tế của máy.
Đây là phần nhiều người thường bỏ qua, nhưng lại là nguyên nhân chính khiến máy đo sai và gây hậu quả nghiêm trọng cho công trình.
Dưới đây là những hiểu lầm phổ biến mà người dùng cần tránh:
Hiểu lầm 1: Máy còn hạn kiểm định là luôn chính xác
Điều này không hoàn toàn đúng.
Tem kiểm định chỉ phản ánh độ chính xác của máy tại thời điểm kiểm tra. Sau đó, nếu máy bị rơi, va đập hoặc vận chuyển sai cách, sai số hoàn toàn có thể phát sinh.
Vì vậy, một máy còn hạn kiểm định vẫn có thể đo sai nếu không được kiểm tra lại trước khi sử dụng.

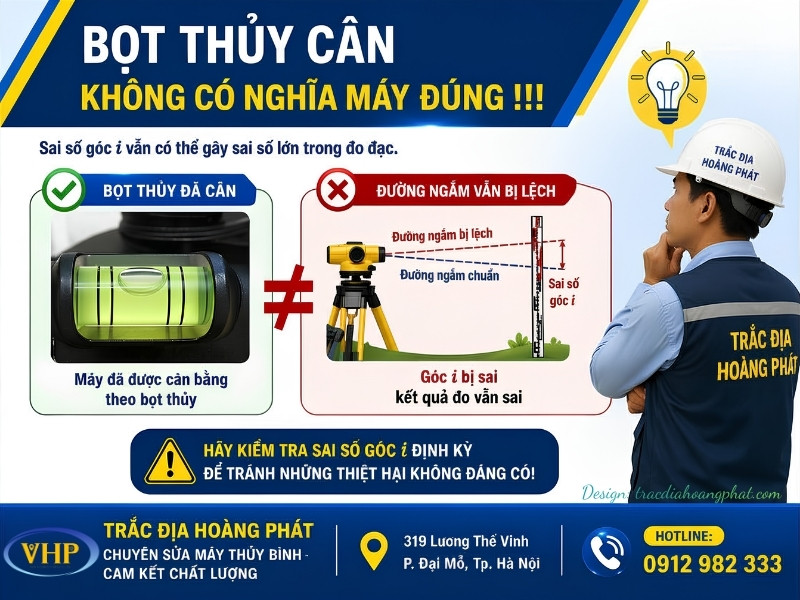

Hiểu lầm 2: Cân bọt thủy là máy đã chuẩn
Đây là sai lầm rất phổ biến, đặc biệt với người mới. Việc cân bọt thủy chỉ đảm bảo máy đang nằm ngang, không đảm bảo đường ngắm là chính xác. Trong thực tế, máy có thể cân bọt rất chuẩn nhưng vẫn bị sai số góc i, dẫn đến:
Trong thực tế, máy có thể cân bọt rất chuẩn nhưng vẫn bị sai số góc i, dẫn đến:
Hậu quả có thể ảnh hưởng đến toàn bộ công trình.
Đã từng có trường hợp hệ thống thoát nước bị thiết kế sai độ dốc, khiến nước chảy ngược và phải tốn chi phí lớn để khắc phục.
Hiểu Lầm 3: Sửa Máy Thủy Bình Mất Nhiều Thời Gian
Tại Trắc Địa Hoàng Phát, hầu hết các lỗi phổ biến trên máy thủy bình đều có thể xử lý nhanh trong ngày.
Với những lỗi nhẹ như cân chỉnh lại sai số góc i, lệch bọt hoặc kiểm tra sai số thông thường, khách hàng thường có thể chờ lấy ngay.
Hiểu Lầm 4: Chi Phí Sửa Máy Thủy Bình Luôn Rất Đắt
Thực tế, chi phí sửa hoặc hiệu chỉnh máy thủy bình tại Trắc Địa Hoàng Phát thường dao động khoảng: 200.000 – 500.000 VNĐ
Mức chi phí cụ thể sẽ phụ thuộc vào tình trạng máy, mức độ hư hỏng và việc có phải thay thế linh kiện hay không.
Sau gần 20 năm làm nghề, Trắc Địa Hoàng Phát luôn đặt uy tín và đạo đức nghề nghiệp lên hàng đầu.
Chúng tôi cam kết:
Trong thực tế, đã có không ít khách hàng phản ánh việc một số đơn vị sửa chữa báo lỗi nặng hơn tình trạng thực tế để tăng tiền sửa. Đây là điều hoàn toàn trái với nguyên tắc làm nghề mà Trắc Địa Hoàng Phát luôn giữ gìn và theo đuổi.
Với Hoàng Phát, sửa chữa không chỉ là xử lý hỏng hóc mà còn là giữ chữ tín với khách hàng bằng tay nghề thực và sự minh bạch trong từng khâu kỹ thuật.
Nếu máy thủy bình của anh em đang gặp các tình trạng như:
Liên hệ kiểm tra và sửa chữa 24/7
Để được kiểm tra chính xác và xử lý đúng lỗi, anh em có thể liên hệ trực tiếp với Trắc Địa Hoàng Phát theo địa chỉ dưới đây:
Địa chỉ: Số 319 Lương Thế Vinh, Phường Đại Mỗ, Tp. Hà Nội, Việt Nam
Chuyên gia Quang Nhì cùng đội ngũ kỹ thuật Trắc Địa Hoàng Phát sẽ trực tiếp kiểm tra, đánh giá tình trạng máy và đưa ra phương án xử lý nhanh chóng, chính xác.
Câu hỏi 1: Máy thủy bình sai số góc i có nguy hiểm không?
Trả lời: Có! Rất nguy hiểm, ảnh hưởng trực tiếp đến cao độ công trình
Câu hỏi 2: Người dùng có thể tự chỉnh góc i không?
Trả lời: Có! Tuy nhiên, không khuyến khích người dùng tự ý căn chỉnh khi không có thiết bị chuyên dụng và tham vấn của chuyên gia sửa chữa.
Câu hỏi 3: Bao lâu nên kiểm tra, kiểm định sai số máy một lần?
Trả lời: Khuyến nghị từ chuyên gia cho chu kỳ kiểm định, hiệu chuẩn sai số máy thủy bình là: Từ 6–12 tháng hoặc ngay sau khi rơi đổ.
