Máy RTK EFIX không nên được chọn chỉ bằng giá bán và thông số phần cứng. Khả năng làm việc thực tế còn phụ thuộc vào hệ tọa độ, nguồn số hiệu chỉnh, phần mềm, phụ kiện và quy trình kiểm tra tại công trường; hướng dẫn của NOAA/NGS cũng nhấn mạnh rằng thiết bị không tự bảo đảm độ chính xác nếu cấu hình và thao tác chưa đúng. Vì vậy, việc so sánh model cần gắn với cả cấu hình bàn giao lẫn điều kiện triển khai của đội đo.

Chọn nhanh máy RTK EFIX theo công việc và điều kiện đo

Với đa số công việc đo và bố trí điểm, nên khoanh EFIX F7+; chỉ nâng lên F8 hoặc F8L khi thường xuyên gặp điểm khuất, khó đặt sào hay không thể tiếp cận trực tiếp.

Công việc, điều kiện đoMáy RTK EFIX nên khoanhCấu hình hiệu chỉnhLý do chọn
Địa chính, địa hình khu vực thoángF7+CORS/NTRIPIMU hỗ trợ đo nghiêng, phù hợp tác nghiệp RTK thông thường
Bố trí điểm tại công trườngF7+CORS hoặc base–roverCấu hình gọn, không cần trả thêm cho camera hoặc laser
Dưới tán cây, gần nhà cao tầngF7+, đo thử trướcƯu tiên base–rover nếu 4G yếuHiệu quả còn phụ thuộc mức che khuất và phản xạ tín hiệu
Điểm sau hàng rào, mép tường, vị trí khó đứng sàoF8Theo hạ tầng công trườngCamera hỗ trợ đo và bố trí điểm bằng hình ảnh
Điểm không thể tiếp cận trực tiếpF8LTheo hạ tầng công trườngTích hợp laser, GNSS và IMU để thu điểm từ xa
4G/CORS thường mất kết nốiRover phù hợp + eBaseBase–rover UHFeBase được thiết kế cho chế độ base–rover dùng UHF

F8/F8L giúp xử lý cách tiếp cận điểm, không bảo đảm tự khắc phục tín hiệu GNSS yếu. Trước khi mua, cần đo thử tại công trường và kiểm tra độ lặp, trạng thái Fix, hệ tọa độ cùng đường truyền hiệu chỉnh.

So sánh các model RTK EFIX phổ biến

Danh mục máy RTK EFIX phổ biến bao gồm F8L, F8, F7+, F6, eBase; C3, C5, C8, F4 và F7 .

ModelKhác biệt chínhPhù hợp
F8LLaser, IMUĐo điểm khó tiếp cận
F8Vision, IMUĐo và bố trí điểm bằng hình ảnh
F7+IMU, không nhấn mạnh camera/laserĐo địa hình, bố trí điểm thông thường
F6Vision, IMU; thân máy gọnĐội đo cần rover cơ động
eBaseTrạm base chuyên dụngPhát số hiệu chỉnh UHF cho rover

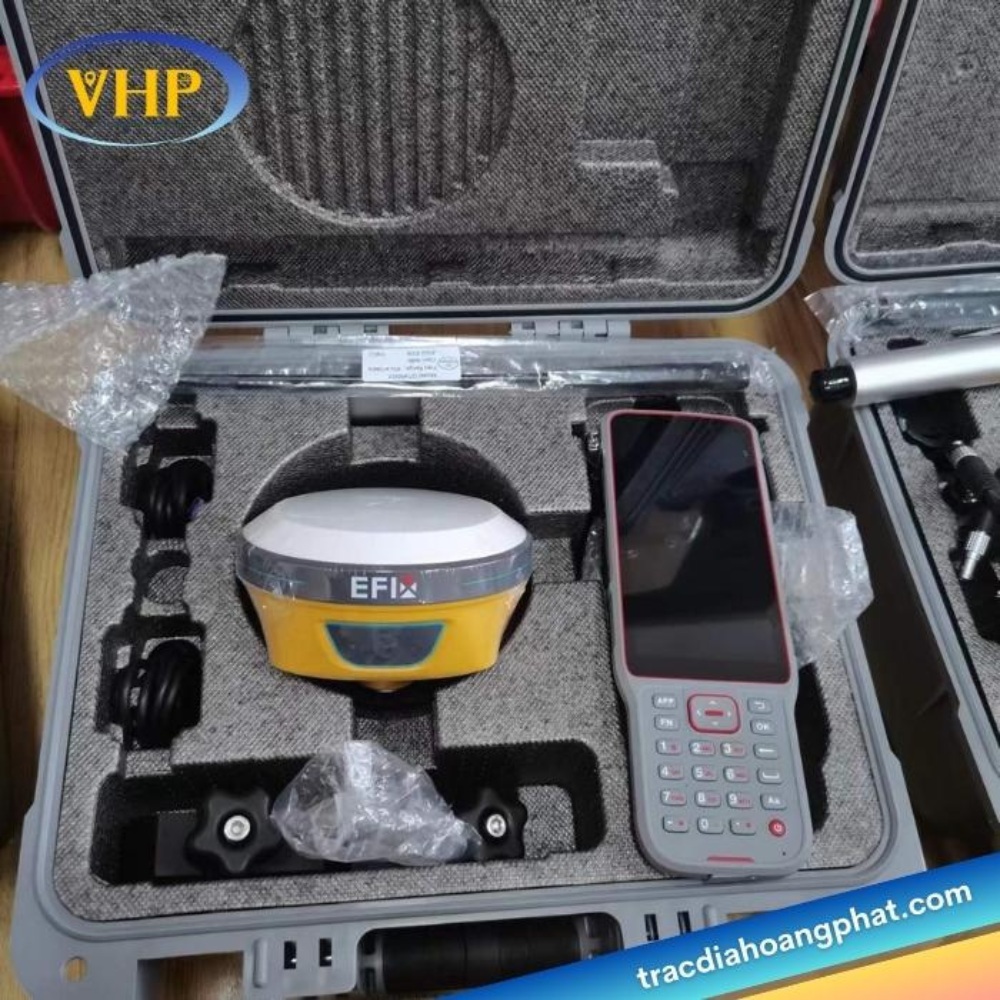

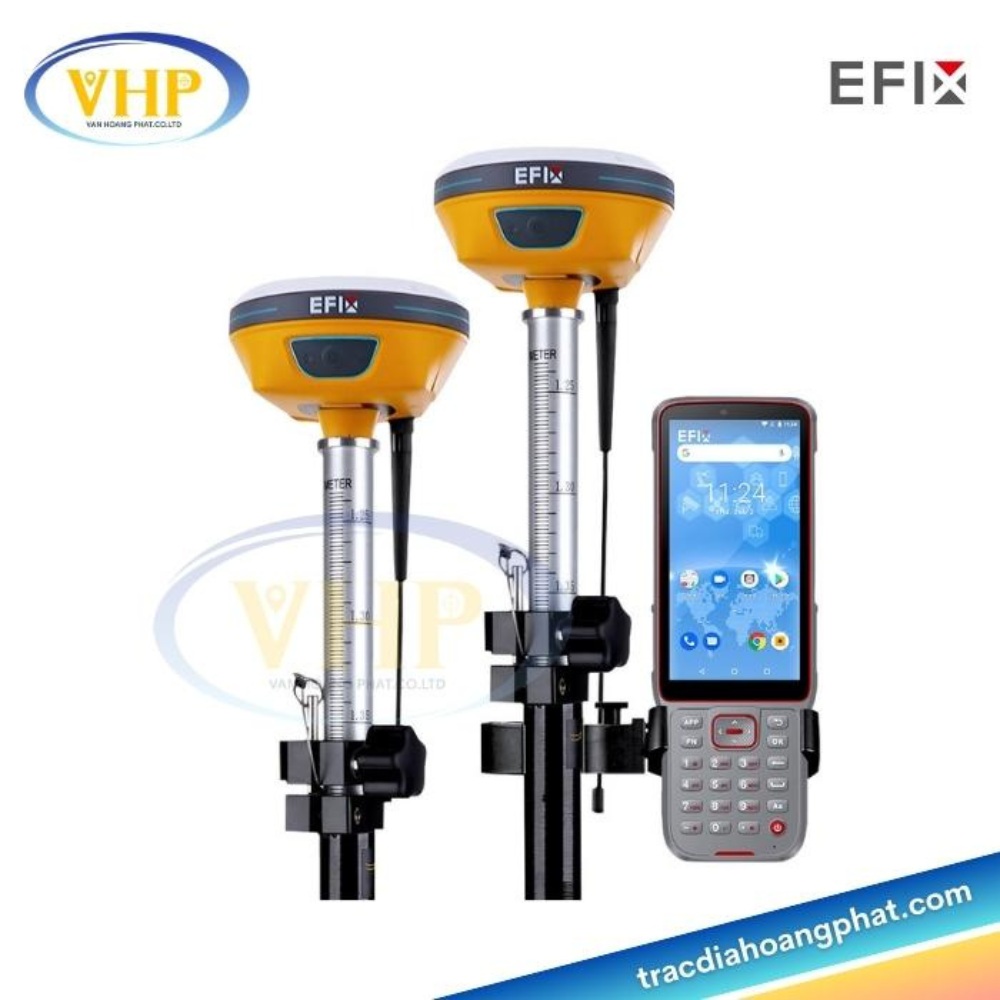

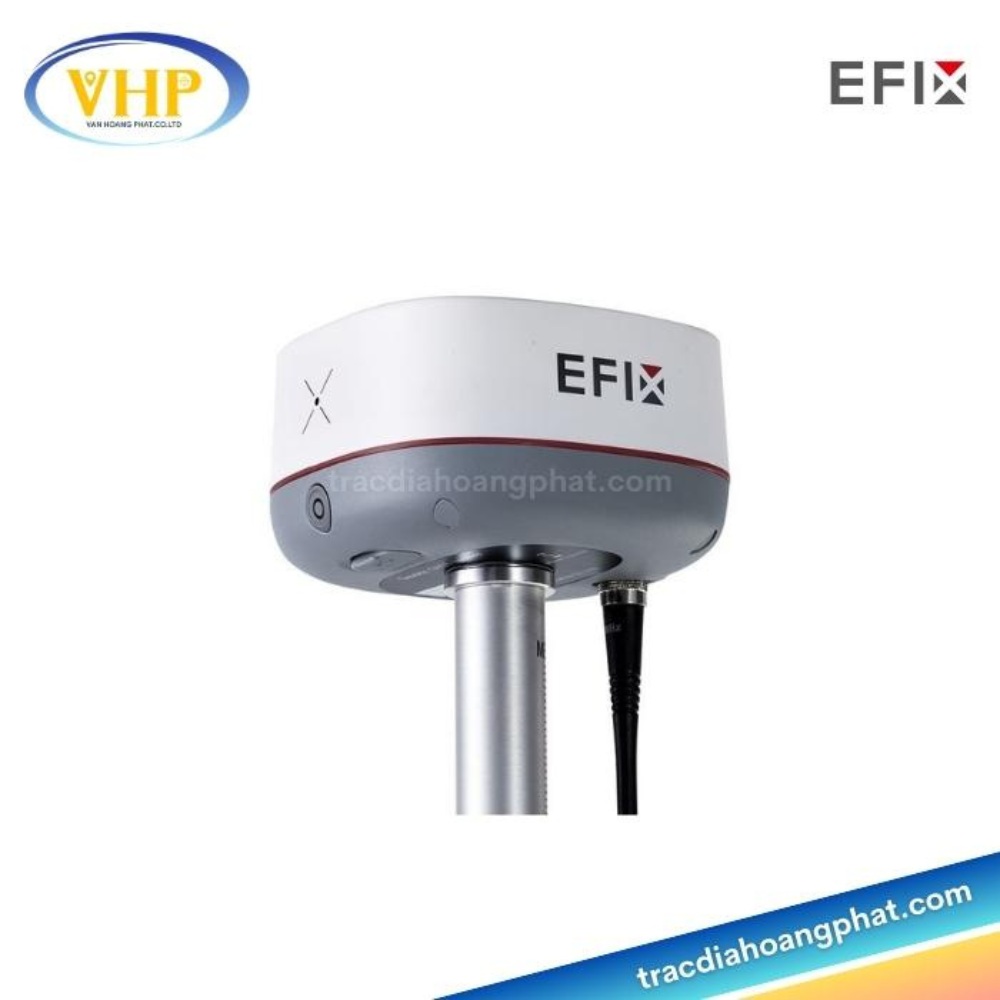

C3/C5/C8Rover IMU, cấu hình tùy đờiChỉ nên mua sau khi kiểm tra phiên bản
F4/F7Dòng cũ hơn F7+Cân nhắc hàng tồn hoặc máy đã qua vòng đời

IMU, camera, laser và radio giải quyết vấn đề gì ngoài công trường?

Trên máy RTK EFIX, IMU giảm thao tác dựng sào, camera hỗ trợ tìm điểm, laser đo điểm khó tiếp cận, còn radio UHF duy trì base–rover khi thiếu Internet.

Tính năngNút thắt được xử lýỨng dụng ngoài công trườngĐiều kiện cần kiểm tra

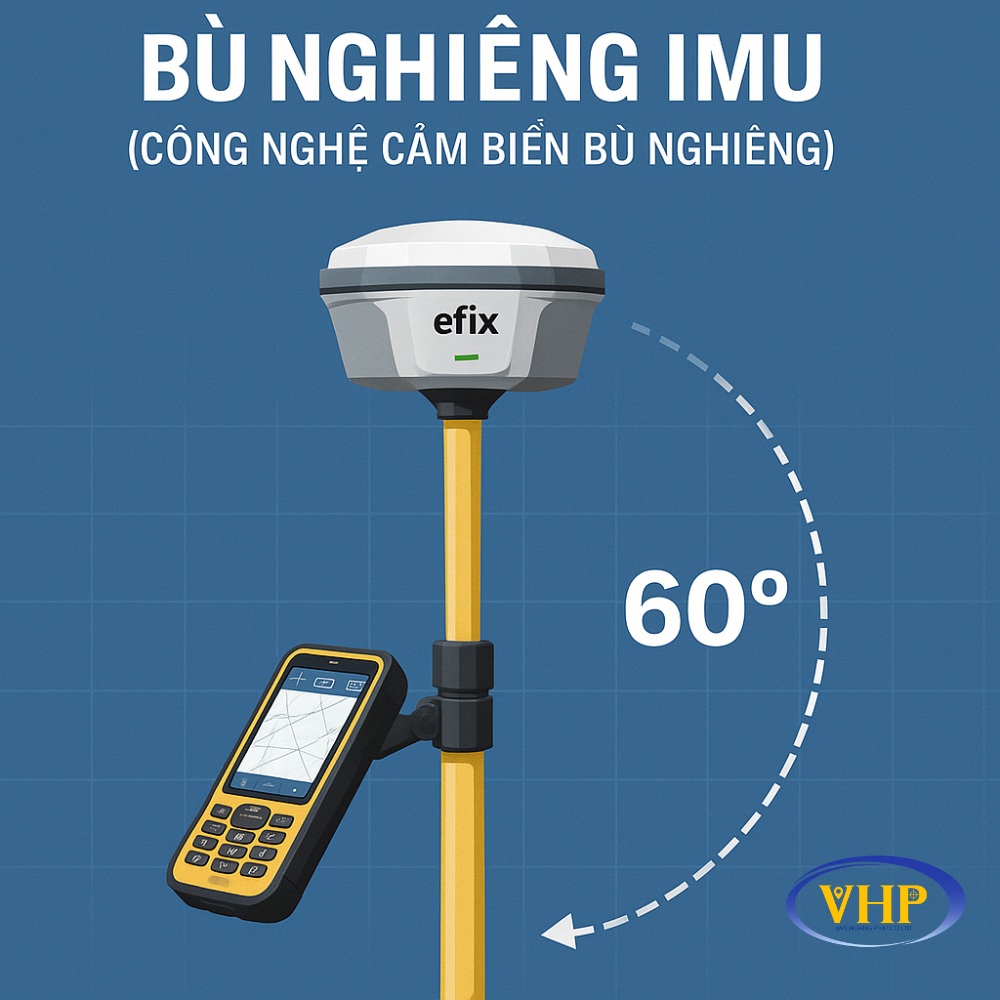

IMU bù nghiêngKhông thể giữ sào thẳng sát tường, góc công trình hoặc giữa vật cảnĐo và bố trí điểm khi sào nghiêng; một số model hỗ trợ góc nghiêng đến 60°Phải nhập đúng chiều cao sào và khởi tạo khi máy có nghiệm FIX. Va đập mạnh, xoay nhanh hoặc nghiêng quá 65° có thể buộc khởi tạo lại
CameraKhó xác định hướng di chuyển hoặc nhìn đúng điểm cần cắmVisual navigation và visual stakeout hiển thị hướng, khoảng cách và mục tiêu trực tiếp trên màn hình, giảm dò điểm thủ côngHiệu quả phụ thuộc ánh sáng, độ rõ của mục tiêu và phần mềm đi kèm
LaserĐiểm nằm trên cao, sau vật cản hoặc không thể đặt đầu sào trực tiếpNgắm và lấy điểm tại mép tường, góc hẹp hoặc chi tiết khó với tớiKiểm tra tầm đo, bề mặt phản xạ và quy tắc an toàn laser
Radio UHFCông trường không có 4G hoặc NTRIP thiếu ổn địnhTruyền số hiệu chỉnh trực tiếp giữa base và roverKiểm tra cự ly thực địa, địa hình che chắn, tần số và công suất được phép

Không phải model máy RTK EFIX nào cũng có đủ bốn tính năng; hãy đối chiếu đúng datasheet hiện hành và đo thử tại công trường trước khi trả thêm tiền.

Chọn CORS hay bộ base–rover cho máy RTK EFIX

Chọn CORS khi công trường có 4G ổn định và cần triển khai gọn; chọn base–rover radio khi mạng yếu hoặc ca đo đòi hỏi quyền chủ động cao.

Tiêu chíRover dùng CORSBase–rover radioCấu hình kết hợp
Phù hợp nhấtĐô thị, khu công nghiệp, điểm đo phân tánMỏ, bãi san lấp, vùng xa hoặc mạng chập chờnCông trình dài, chất lượng sóng thay đổi
Đường truyềnInternet/NTRIP; cần IP, port, tài khoản và mountpointUHF; base và rover phải trùng kênh, giao thứcCORS là đường chính hoặc dự phòng cho radio
Thiết bịRover, sổ tay, SIM/dataBase, rover, anten, pin và phụ kiện dựng trạmCần quản lý cả hai hệ thống
Lợi thếKhởi động nhanh, ít thiết bị, không dựng baseKhông phụ thuộc Internet, tự chủ số hiệu chỉnhHạn chế dừng đo khi một đường truyền gặp lỗi
Điểm dễ gián đoạnMất mạng, sai mountpoint, tuổi số hiệu chỉnh tăngChe khuất, nhiễu UHF, hết pin hoặc sai cấu hìnhChuyển chế độ không đúng quy trình

CORS thuận tiện hơn nhưng phụ thuộc mạng và dịch vụ bên ngoài. Radio phù hợp nơi không có sóng điện thoại; base nên đặt cao, thông thoáng để giữ liên kết ổn định. Hướng dẫn kết nối CORS và radio EFIX cũng xác định eBase là trạm chuyên dụng cho chế độ UHF base–rover.

Trước khi dùng radio UHF tại Việt Nam, cần kiểm tra đúng tần số, công suất và điều kiện miễn giấy phép của cấu hình được bàn giao; đừng mặc định máy bán sẵn là được phép phát ở mọi kênh.

Bảng giá máy RTK EFIX theo model và bộ bàn giao

Giá máy RTK EFIX công khai tại Việt Nam hiện khoảng 62–85 triệu đồng cho một máy hoặc bộ rover, nhưng chưa thể so trực tiếp nếu báo giá không ghi rõ controller, phần mềm, phụ kiện và VAT.

Model/cấu hìnhGiá công khaiPhạm vi được công bố

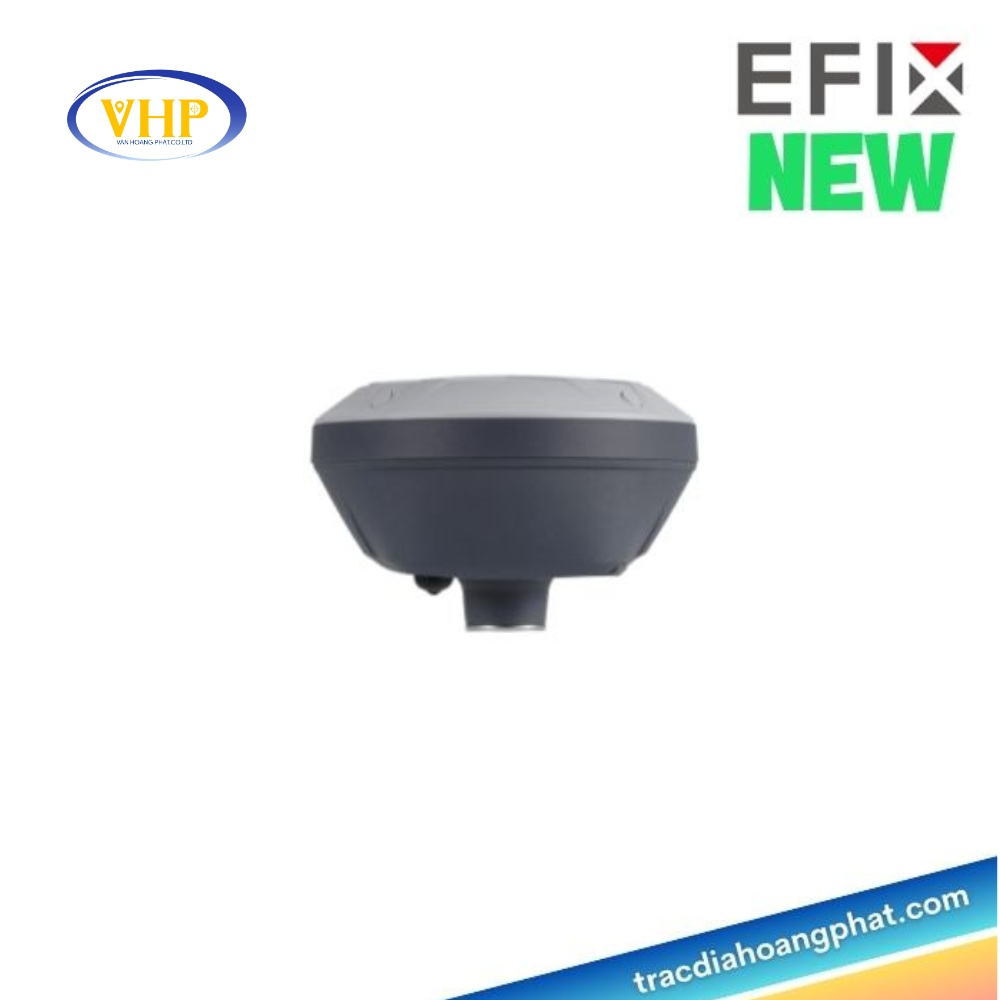

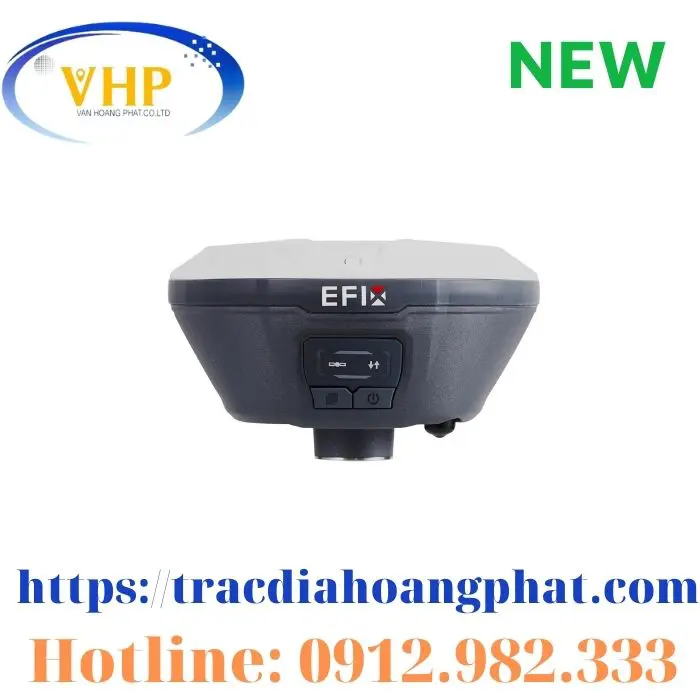

EFIX F466 triệu đồngChuyển giao, CORS, bảo hành 2 năm

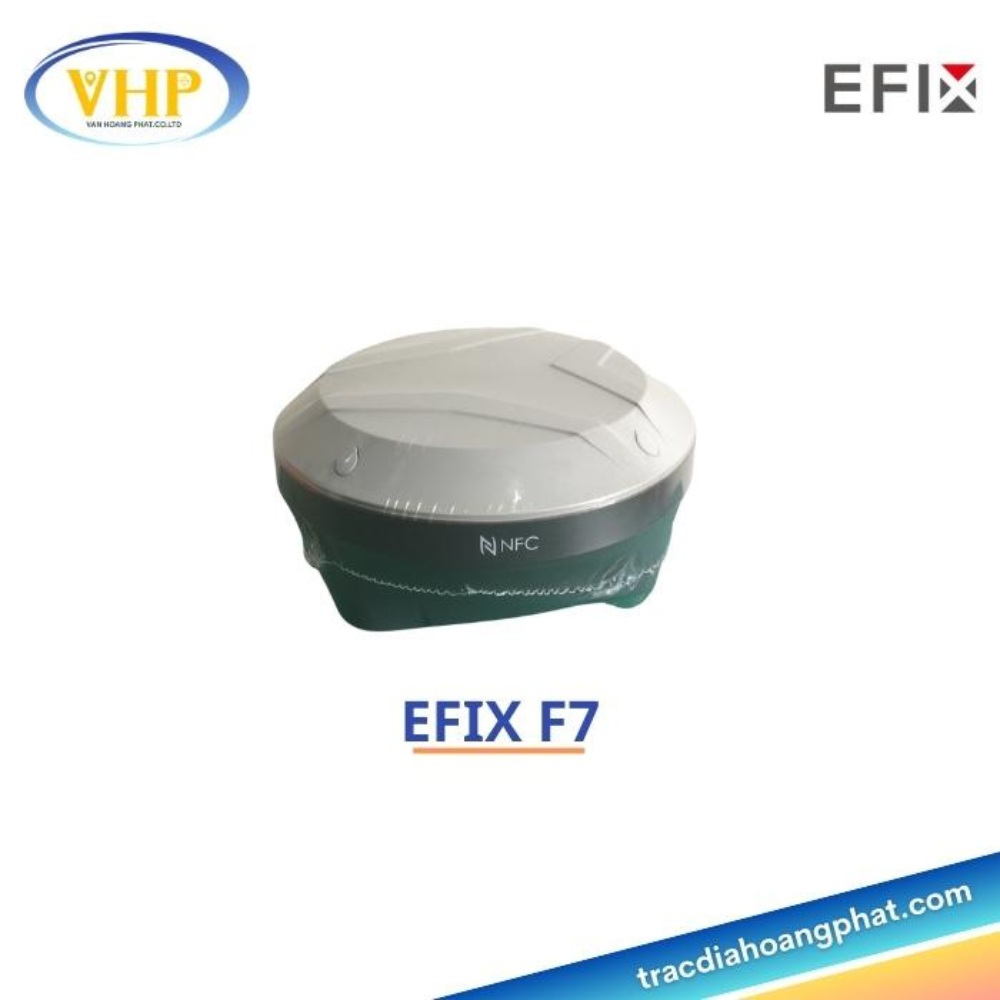

EFIX F771 triệu đồngChuyển giao, CORS, bảo hành 2 năm

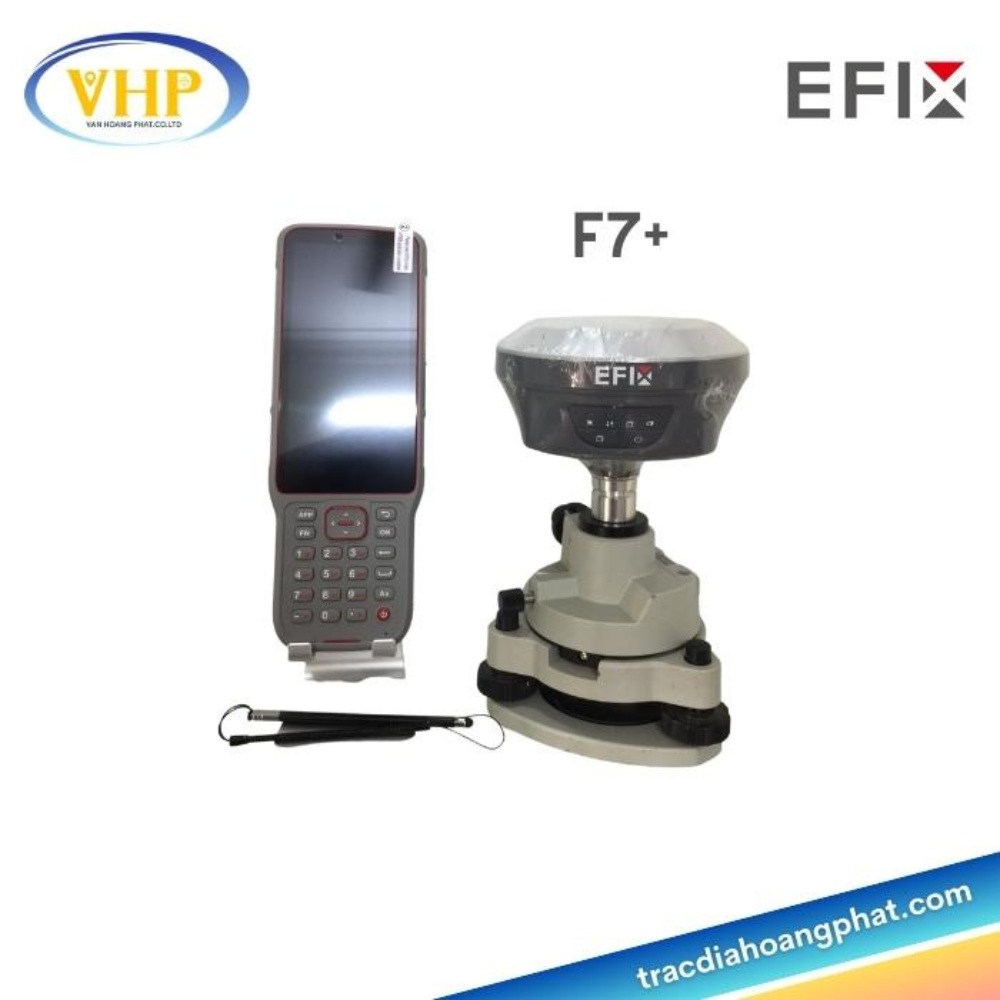

EFIX F7+62 triệu đồngChuyển giao, CORS/Base, bảo hành 2 năm
EFIX F6 + FC2Khoảng 85 triệu đồngMáy, sổ tay FC2 và phụ kiện cần thiết
Base–RoverChưa có giáHai đầu thu, radio và nhiều phụ kiện hơn

Khi xin báo giá, cần yêu cầu tách đủ: số đầu thu, controller, phần mềm, radio, phụ kiện, VAT, bảo hành, hiệu chuẩn và chuyển giao tại công trường. Rover dùng CORS thường cần ít phần cứng hơn; Base–Rover phải cộng thêm đầu base và hệ thống phát hiệu chỉnh.

Giá trên là mốc công khai, không phải giá chốt; đừng so hai con số nếu danh mục bàn giao và VAT chưa giống nhau.

Checklist đo thử, kiểm tra báo giá và nghiệm thu máy RTK EFIX

Chỉ nghiệm thu máy RTK EFIX khi thiết bị đo lặp ổn định trên mốc đã biết, vận hành trọn luồng dữ liệu và bộ bàn giao khớp hoàn toàn với báo giá.

  1. Ghi bối cảnh công trình: Chốt vị trí, địa hình, vật cản, yêu cầu độ chính xác, hệ tọa độ và hệ cao độ. Nếu dùng hệ địa phương, phải xác định mốc khống chế và phương án hiệu chỉnh; GNSS không tự chuyển đúng sang lưới công trình nếu chưa hiệu chuẩn.
  2. Chuẩn hóa báo giá: Đối chiếu model, số máy base–rover, sổ tay, radio, phần mềm, phụ kiện, thời hạn bảo hành, đào tạo và mọi chi phí có thể phát sinh.
  3. Đo thử tại điểm khó: Đo trên mốc có tọa độ đã biết ở khoảng trống, sát tường hoặc dưới tán cây. Ghi thời gian bắt FIX, số lần mất và lấy lại FIX, rồi đo lặp sau mỗi lần tái khởi tạo. Đừng thấy FIX nhanh một lần rồi chốt mua như vậy quá hên xui.
  4. Kiểm tra từng chế độ: So sánh GNSS thuần với IMU, camera hoặc laser trên cùng mốc; đồng thời thử CORS hoặc radio theo đúng cự ly và địa hình dự kiến sử dụng.
  5. Chạy trọn luồng dữ liệu: Tạo dự án, nhận số hiệu chỉnh, ghi điểm, bố trí điểm, xuất và mở lại file. eField hỗ trợ nhiều định dạng nhập–xuất và phương thức đo, nhưng phải kiểm tra bằng định dạng công trình thực tế.
  6. Nghiệm thu và ký biên bản: Kiểm đủ serial, phụ kiện, tài khoản, tài liệu và khả năng vận hành; ghi Đạt/Không đạt, sai lệch, người chịu trách nhiệm và hạn xử lý.

Trạng thái FIX chỉ cho biết nghiệm RTK đã được giải; không tự chứng minh tọa độ, cao độ hoặc hệ quy chiếu đang đúng.

Máy RTK EFIX phù hợp phải tạo thành một hệ thống vận hành đồng bộ giữa thiết bị, CORS hoặc radio, phần mềm eField, phụ kiện và người sử dụng. Trước khi chốt model, đừng chỉ xem trạng thái FIX hoặc bảng thông số; cần đo thử, kiểm tra trên mốc độc lập và xác nhận toàn bộ cấu hình bàn giao. Trắc địa Hoàng Phát có thể hỗ trợ đối chiếu nhu cầu công trình và thiết lập ca đo thử trước khi đội khảo sát quyết định mua.
