Máy RTK tốt nhất cho từng loại công trình: Cách chọn và so sánh

Máy RTK tốt nhất hiện nay không phải model có thông số cao nhất, mà là model giữ nghiệm ổn định trong đúng điều kiện công trình. Hướng dẫn của NGS cho thấy độ tin cậy của đo RTK chịu ảnh hưởng bởi vật cản, multipath, số vệ tinh, trạng thái fixed/float, độ trễ truyền hiệu chỉnh và chiều dài baseline. Vì vậy, đội đo nên so sánh thiết bị bằng kết quả đo thử tại hiện trường, khả năng tái fix và sai số thực tế, thay vì chọn theo quảng cáo hoặc bảng xếp hạng chung.

Máy RTK nào phù hợp nhất với từng loại công trình?

Máy RTK phù hợp nhất phải được chọn theo độ thoáng bầu trời, hạ tầng truyền hiệu chỉnh và yêu cầu kiểm soát sai số, không phải chỉ theo số kênh hay model.

BLM yêu cầu nghiệm số nguyên cố định đối với phép đo địa chính và ít nhất hai lần quan sát mỗi điểm. Hướng dẫn NOAA cũng nhấn mạnh bốn kiểm soát: liên lạc, điểm kiểm tra, đo dư và tránh đa đường truyền.

Trạng thái “FIXED” không tự chứng minh tọa độ đúng; nếu mất khả năng đo lặp hoặc sai điểm kiểm tra, đừng tiếp tục cắm mốc bằng RTK.

Xác định yêu cầu công trường trước khi chọn model RTK

Trước khi tìm máy RTK tốt nhất hiện nay, đội đo phải xác định yêu cầu công việc, điều kiện thu tín hiệu, hạ tầng truyền hiệu chỉnh và quy trình bàn giao dữ liệu.

• Công việc và sai số: Ghi rõ đo khống chế, địa hình, cắm mốc, san nền hay địa chính; xác định yêu cầu ngang, đứng, mật độ điểm và cách nghiệm thu. Độ chính xác chỉ là một phần; EUSPA còn đánh giá GNSS theo tính toàn vẹn, liên tục và khả dụng.
• Hệ tọa độ và dữ liệu: Xác nhận datum, hệ chiếu, mô hình geoid, đơn vị, định dạng xuất và phần mềm đang dùng. Sai cấu hình có thể làm tọa độ lệch dù rover vẫn báo FIXED.
• Nguồn số hiệu chỉnh: Kiểm tra công trường dùng được CORS/NTRIP, base–rover qua radio hay cần cả hai; ghi rõ vùng phủ sóng, khoảng cách làm việc và phương án khi mất liên kết.
• Môi trường đo: Khảo sát khoảng trời, nhà cao tầng, cây, thép, mặt nước và nguồn gây nhiễu. NOAA khuyến nghị kiểm soát liên lạc, điểm đã biết, phép đo dư và đa đường truyền khi đo RTK.
• Điều kiện vận hành: Xác định thời lượng ca, pin, mưa bụi, số người vận hành, phụ kiện, đào tạo và khả năng hỗ trợ khi máy dừng.

Sau đó chia tiêu chí thành bắt buộc để loại model, ưu tiên để cộng điểm và không cần thiết để tránh trả thêm tiền.

Thông số trên catalogue chỉ xác nhận năng lực thiết kế; khả năng giữ FIX, độ lặp và độ ổn định phải được đo thử bằng đúng CORS, đường truyền và đội vận hành của công trường.

So sánh các model RTK theo cùng một bộ tiêu chí

Muốn tìm máy RTK tốt nhất hiện nay, hãy chuẩn hóa cùng vai trò base/rover, nguồn hiệu chỉnh, kết nối, phần mềm và phạm vi bàn giao trước khi so sánh model.

Trimble xác nhận R580 và DA2 không làm base; R750 MON 2 dành cho monitoring. CHCNAV phân tách i93 theo đo trực quan, i85 theo laser, i76 theo tính cơ động và i83 theo RTK đa dụng.

Bảng thông số hãng chỉ xác nhận tính năng và quyền cấu hình. Muốn kết luận model nào giữ FIX hoặc đo lặp tốt hơn, phải thử cùng điểm, cùng nguồn correction, cùng thời gian, cùng đội vận hành và ghi lại sai số thay vì dựa vào nhận xét kỹ thuật viên.

Đo thử máy RTK tại công trường trước khi quyết định mua

Đo thử máy RTK phải là phép so sánh lặp có kiểm soát: các model dùng chung điểm, nguồn hiệu chỉnh, cấu hình tọa độ, quy trình và tiêu chí đạt đã chốt trước.

1. Chọn điểm và bối cảnh đại diện. Dùng điểm đã biết tọa độ, gồm khu thoáng và khu có vật cản tương tự công trường thật. Không thử mỗi model ở vị trí hoặc thời điểm thuận lợi khác nhau.
2. Khóa các biến kiểm soát. Giữ cùng datum, phép chiếu, geoid, base hoặc CORS, chiều cao sào, thời gian quan sát, người vận hành và ngưỡng chấp nhận nghiệm.
3. Xáo trộn và đo lặp. Cho từng model đo lại cùng bộ điểm, buộc mất khóa rồi khởi tạo lại giữa các vòng. NOAA khuyến nghị phép đo dư ở thời điểm khác nhau để giảm ảnh hưởng của hình học vệ tinh và đa đường truyền.
4. Ghi KPI thực địa. Theo dõi thời gian đạt FIXED, số lần rớt FIX, thời gian lấy lại FIX, sai lệch ngang–đứng trên điểm chuẩn, độ lặp và thời gian hoàn thành cùng một tác vụ.
5. Lưu biên bản đầy đủ. Ghi model, serial, firmware, controller, correction, PDOP, số vệ tinh, tuổi hiệu chỉnh, thời tiết, vật cản, sự cố và mọi thay đổi cấu hình.
6. Chấm theo tiêu chí đã định. BLM yêu cầu kiểm tra RTK trên điểm đã biết và lặp kiểm tra trong ca đo; trạng thái FIXED đơn lẻ chưa đủ chứng minh kết quả đúng.

Không chọn “máy thắng” nếu số vòng thử ít, điều kiện không đồng nhất hoặc chênh lệch nằm trong độ phân tán của phép đo.

So sánh các model RTK theo cùng một bộ tiêu chí

Bảng dưới đây chuẩn hóa toàn bộ 11 model theo vai trò, công nghệ khác biệt, hạ tầng hiệu chỉnh và phạm vi phải khóa khi nhận báo giá.

Trimble xác nhận R580 và DA2 không làm base; R750 MON 2 dành cho monitoring. CHCNAV phân tách i93 theo đo trực quan, i85 theo laser, i76 theo tính cơ động và i83 theo RTK đa dụng.

Đây là so sánh kiến trúc và phạm vi cung cấp, chưa phải bảng xếp hạng hiệu năng; muốn kết luận model tốt hơn phải đo đối chứng cùng correction, điểm đo và quy trình.

So sánh tổng chi phí sử dụng và rủi ro máy RTK ngừng hoạt động

Tổng chi phí sử dụng máy RTK phải cộng giá mua hoặc thuê, bàn giao, vận hành, bảo trì và tổn thất khi đội đo phải chờ máy hoặc đo lại.

TCO = đầu tư + bàn giao + vận hành + bảo trì + chí phí ngừng máy

Mạng SatRef của Hong Kong cho thấy CORS được quản lý tập trung có thể cung cấp luồng NTRIP liên tục và giảm phần hạ tầng người dùng phải tự vận hành. Ngược lại, base riêng vẫn cần nguồn điện, đường truyền hoặc radio, vị trí ổn định và quy trình quản trị correction.

Không mặc định thuê rẻ hơn mua hoặc base riêng ít gián đoạn hơn CORS. Hãy yêu cầu bằng văn bản thời gian phản hồi, sửa chữa, hỗ trợ tại công trường và điều kiện cấp máy thay thế, rồi tính theo số giờ đội thi công thực sự bị dừng.

Checklist yêu cầu báo giá và nghiệm thu bộ máy RTK

Báo giá và biên bản nghiệm thu bộ máy RTK phải dùng cùng danh mục đối chiếu, ghi rõ tiêu chí đạt, bằng chứng kèm theo và người xác nhận từng hạng mục.

• Thiết bị chính: hãng, model, mã cấu hình, số lượng và vai trò base/rover. Khi giao phải bổ sung serial, tình trạng ngoại quan và firmware thực tế.

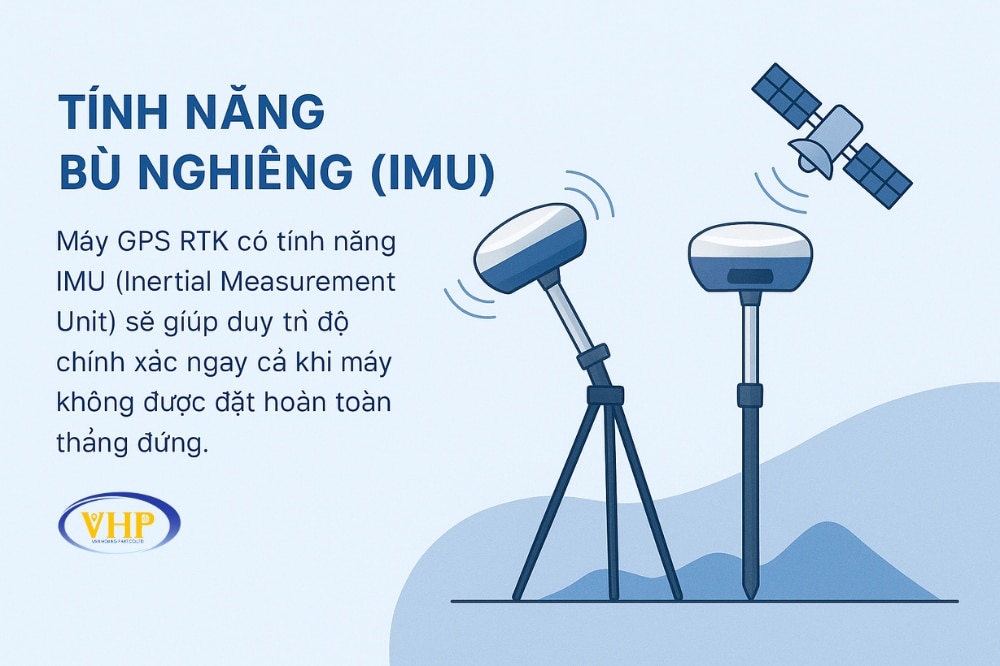

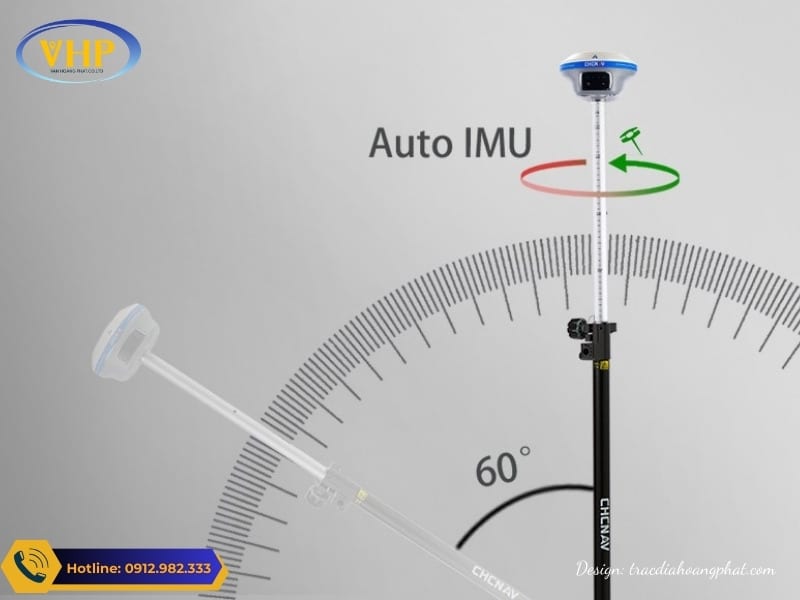

• Cấu hình kỹ thuật: hệ vệ tinh, tần số, IMU, camera/laser, radio, modem, bộ nhớ và chuẩn kết nối. Ghi rõ tính năng có sẵn hay phải mua thêm license.
• Bộ điều khiển và phụ kiện: controller, sào, chân máy, tribrach, pin, sạc, cáp, anten, radio ngoài và vali. Tách phụ kiện tiêu chuẩn khỏi tùy chọn.
• Phần mềm và giấy phép: tên ứng dụng, phiên bản, số máy được cài, thời hạn, tài khoản kích hoạt, quyền cập nhật và điều kiện gia hạn.
• Dịch vụ bàn giao: cấu hình ban đầu, cài hệ tọa độ, kết nối CORS/NTRIP hoặc radio, đào tạo, chạy thử và tài liệu hướng dẫn.
• Kiểm tra chức năng: xác nhận nhận correction, đạt nghiệm FIXED, đo lặp trên điểm đã biết và xuất được định dạng dữ liệu đội nội nghiệp sử dụng. NOAA khuyến nghị kiểm điểm đã biết trước, trong và cuối phiên đo.
• Bảo hành và hỗ trợ: ngày bắt đầu, thời hạn, phạm vi sửa chữa, thời gian phản hồi, hỗ trợ tại công trường, linh kiện và điều kiện cấp máy thay thế.
• Kết quả nghiệm thu: mỗi dòng ghi đạt, không đạt hoặc đạt có điều kiện, bằng chứng lưu kèm, người xác nhận, lỗi cần sửa và hạn hoàn thành.

Hồ sơ mua sắm GNSS RTK của CAAP cũng tách thiết bị, phụ kiện, đào tạo, dịch vụ và nghĩa vụ nhà cung cấp thành yêu cầu riêng.

Không ký nghiệm thu chỉ dựa trên việc máy bật được và báo FIXED; thiếu license, sai hệ tọa độ hoặc thiếu phụ kiện vẫn là bàn giao chưa đạt.

Một máy RTK chỉ tốt khi phù hợp với môi trường tín hiệu, phương thức nhận hiệu chỉnh và yêu cầu dự án. Trước khi mua, hãy đo thử trên địa hình sẽ thi công, kiểm tra độ ổn định nghiệm, tốc độ tái fix, sai số lặp và khả năng hỗ trợ khi thiết bị gặp sự cố. Trắc địa Hoàng Phát có thể giúp đội đo đối chiếu cấu hình và thử máy tại công trường, tránh mua dư tính năng nhưng vẫn thiếu hiệu suất cần thiết.
