Góc phương vị là góc xác định hướng của một đường thẳng, được đo theo chiều kim đồng hồ từ hướng Bắc tham chiếu và có giá trị từ 0° đến 360°. Trong trắc địa công trình, giá trị này chỉ có ý nghĩa khi xác định rõ đang dùng Bắc thực, Bắc từ hay Bắc lưới của hệ tọa độ. Với đội khảo sát ngoài hiện trường, hiểu đúng hướng gốc và hệ tham chiếu giúp tính tọa độ, định hướng tuyến và chuyển điểm thiết kế ra thực địa nhất quán, hạn chế sai lệch phải đo lại.
Góc phương vị là góc ngang biểu diễn hướng của một đường thẳng, thường đo theo chiều kim đồng hồ từ hướng Bắc tham chiếu, với giá trị từ 0° đến dưới 360°; vì vậy mỗi số góc xác định một hướng cụ thể trên mặt phẳng ngang.
Cách đọc theo vòng tròn 360° rất trực quan: 0°/360° là Bắc, 90° là Đông, 180° là Nam và 270° là Tây. Chẳng hạn, phương vị 150° nằm giữa Đông và Nam; còn 315° nằm giữa Tây và Bắc. Khác với cách nói “Đông Bắc” hay “Tây Nam”, vốn chỉ mô tả một vùng hướng, giá trị phương vị cho biết chính xác hướng cần dùng trong tính toán hoặc bố trí ngoài hiện trường.
Điểm dễ gây sai không nằm ở việc đọc số độ mà ở hướng Bắc làm mốc: Bắc thực, Bắc từ và Bắc lưới không mặc nhiên trùng nhau. Vì thế, hai giá trị cùng là 30° chỉ tương đương khi chúng dùng cùng hệ tham chiếu. Với công việc trắc địa, hãy đọc phương vị theo thứ tự: xác định Bắc tham chiếu → lấy 0° tại Bắc → quay theo chiều kim đồng hồ đến hướng cần xác định → đọc giá trị 0–360°.

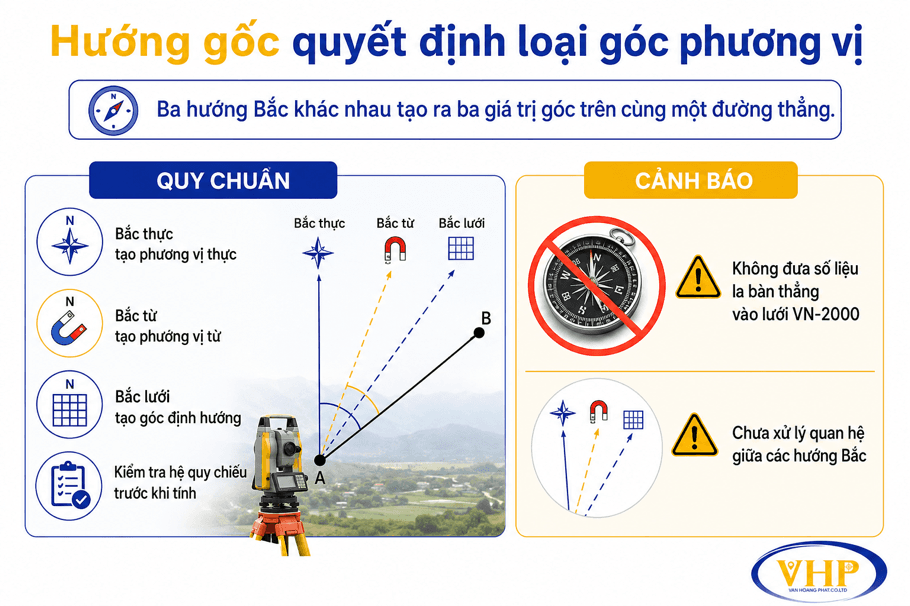

Loại góc không do đường thẳng thay đổi mà do hướng Bắc được chọn làm gốc: Bắc thực tạo phương vị thực, Bắc từ tạo phương vị từ, còn Bắc lưới tạo góc định hướng. Vì ba hướng Bắc không hoàn toàn trùng nhau, cùng một đường AB có thể mang ba giá trị góc khác nhau.
| Loại góc | Hướng gốc | Cách xác định | Ý nghĩa khi sử dụng |
|---|---|---|---|
| Phương vị thực | Bắc thực, theo kinh tuyến địa lý | Từ tọa độ địa lý hoặc đo thiên văn | Dùng khi hướng cần tham chiếu Bắc địa lý |
| Phương vị từ | Bắc từ | La bàn/cảm biến từ | Phải xét độ lệch từ δ, vốn thay đổi theo vị trí và thời gian |
| Góc định hướng | Bắc lưới của hệ tọa độ phẳng | Từ tọa độ, lưới bản đồ hoặc phần mềm | Phải xét góc hội tụ kinh tuyến γ khi liên hệ với Bắc thực |
Điểm dễ gây sai không nằm ở phép đo góc mà ở nhầm hệ quy chiếu của góc. Chẳng hạn, số liệu la bàn không thể đưa thẳng vào bài toán dùng lưới VN-2000 nếu chưa xử lý quan hệ giữa Bắc từ, Bắc thực và Bắc lưới.
Vì vậy, trước khi tính hoặc nạp hướng vào thiết bị, hãy kiểm tra Basis of Bearings/Reference Meridian, hệ tọa độ, phép chiếu và loại Bắc tham chiếu; chỉ quy đổi bằng δ hoặc γ khi quy ước dấu đã được xác định rõ.
Cách an toàn nhất là đổi tọa độ về hai thành phần vật lý Northing–Easting trước, rồi tính AzA→B=atan2(ΔE,ΔN) và chuẩn hóa về 0°–360°; cách này tránh nhầm quy ước X/Y và sai góc phần tư.
ΔN=NB−NA,ΔE=EB−EA
Không nên đưa X/Y trực tiếp vào công thức khi chưa xác định trục nào là Northing và trục nào là Easting.
α=atan2(ΔE,ΔN)
atan2 giữ riêng dấu của ΔE và ΔN, nên phân biệt đúng các hướng NE, SE, SW và NW. Đây là lợi thế quan trọng so với arctan(ΔE/ΔN), vốn có thể mất thông tin góc phần tư.
Az=[α×180/π+360] mod 360
Trong đo đạc thực địa, góc phương vị không chỉ xác định hướng; nó là biến liên kết tọa độ thiết kế với định hướng máy và bố trí điểm, nên một sai lệch phương vị có thể truyền sang toàn bộ chuỗi stakeout.
Khi sử dụng góc phương vị trong đo đạc, không nên chỉ kiểm tra trị số góc mà cần xác nhận cả hướng Bắc làm gốc và hệ tham chiếu đi kèm. Nếu dữ liệu đến từ tọa độ phẳng, GNSS hoặc phương vị từ, các thông tin về hệ tọa độ, phép chiếu, múi chiếu, độ lệch từ hay epoch phải được thống nhất với công việc đang thực hiện. Trước khi tính hoặc bố trí điểm ngoài hiện trường, hãy kiểm tra các thông tin tham chiếu này để tránh đưa một góc đúng về trị số vào sai hệ định hướng.
