1. Giới Thiệu Về Máy EFIX F7

Máy GPS RTK EFIX F7 IMU, được ra mắt vào nửa đầu năm 2021. Với thiết kế nhỏ gọn và cực kỳ tinh tế, máy EFIX F7 đã ngay lập tức thu hút sự chú ý của giới chuyên nghiệp trong lĩnh vực đo đạc. Thêm vào đó, EFIX F7 IMU ẩn chứ bên trong với sức mạnh vượt trội về cấu hình, khả năng thu vệ tinh siêu khỏe với 824 kênh vệ tinh đã mang lại chính xác tuyệt đối và tin cậy. Đây được xem là 1 con “quái vật” trong dòng máy định vị RTK EFIX. Hãy theo lối phân tích của chuyên gia Trắc Địa Hoàng Phát để hiểu hơn về chiếc máy Tuyệt Vời Này nhé!

Máy GPS RTK EFIX F7 IMU
Máy GPS RTK EFIX F7 IMU – Sức mạnh đến từ cấu tạo, là giải pháp đo đạc Hoàn Hảo Nhất.

2. Đặc Tính Nổi Bật Của Máy GPS RTK EFIX F7 IMU

2.1 Đặc Điểm Thiết Kế:

  • Kích thước: Máy EFIX F7 IMU có kích thước 119mm x 119mm x 85mm, nhỏ gọn trong lòng bàn tay và dễ di chuyển.
  • Trọng lượng: Với chỉ 730g, máy trở nên nhẹ nhàng, thuận lợi cho việc mang theo và sử dụng trong nhiều môi trường.
  • Tiêu chuẩn IP 67: Máy RTK EFIX F7 đạt tiêu chuẩn chống thấm nước và chống bụi theo tiêu chuẩn IP67. Giúp máy hoạt động và làm việc trong mọi loại địa hình dù là khó khăn phức tạp nhất.
  • Vật liệu: Vỏ máy được làm từ hợp kim Magiê, chất liệu cao cấp giúp máy chắc chắn và bền bỉ. Máy có thể chống chịu cú rơi mạnh từ độ cao lên đến 2m mà vẫn hoạt động bình thường.
  • Bảng điều khiển: Phía trước máy có 4 đèn LED hiển thị trạng thái và 2 nút điều khiển, giúp người dùng dễ dàng quan sát và điều chỉnh.

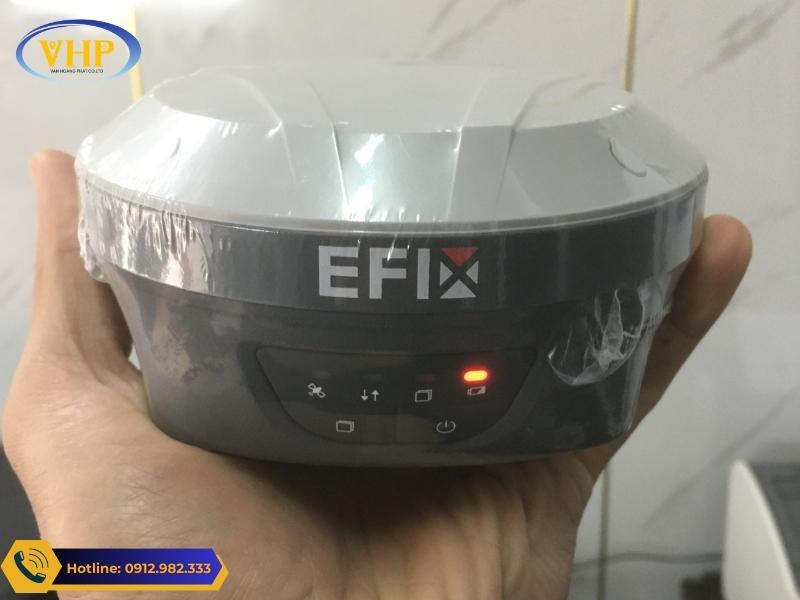

Máy GPS RTK EFIX F7 IMU
Máy GPS RTK EFIX F7 IMU – Kiểu dáng nhỏ gọn, tinh tế chỉ trong lòng bàn tay

2.2 Hiệu Suất Và Theo Dõi Vệ Tinh:

  • Số kênh: Máy có khả năng thu tín hiệu với 824 kênh, mang lại hiệu suất, và độ chính xác cao (Cm).
  • Vệ tinh: Máy hỗ trợ theo dõi tất cả các hệ vệ tinh như: GPS (L1, L2, L5), GLONASS (L1, L2), GALILEO (E1, E5a, ESb), BeiDou và QZSS.

2.3 Cảm Biến Bù Nghiêng IMU:

Một trong những tính năng nổi trội của EFIX F7 IMU là khả năng bù nghiêng tự động IMU lên đến 60°. Tính năng này giúp thiết bị hoạt động ổn định và nhanh chóng ngay cả khi không đặt thẳng đứng, giảm thiểu thời gian cần thiết để cân chỉnh máy và tăng hiệu suất làm việc lên 30% so với đo bằng máy RTK loại thường.

2.4 Độ Chính Xác Của Máy:

  • Đo Tĩnh: Máy GPS RTK EFIX F7 IMU có độ chính xác đo tĩnh ấn tượng với chỉ số 2,5 mm + 0,5ppm RMS cho phép đo ngang và 5 mm + 0,5ppm RMS cho phép đo dọc.
  • Đo Động (RTK) Thời Gian Thực: Trong điều kiện RTK thời gian thực, thiết bị này đảm bảo độ chính xác 8 mm + 1 ppm RMS cho phép đo ngang và 15mm + 1 ppm RMS cho phép đo dọc. Với thời gian khởi tạo chỉ dưới 10 giây và độ tin cậy trên 99,9%, người dùng có thể tin tưởng vào kết quả đo đạc của máy.
  • Đo Động (PPK) Xử Lý Sau: Trong chế độ này, EFIX F7 IMU cung cấp độ chính xác 3 mm + 1 ppm RMS cho phép đo ngang và 5mm + 1 ppm RMS cho phép đo dọc.

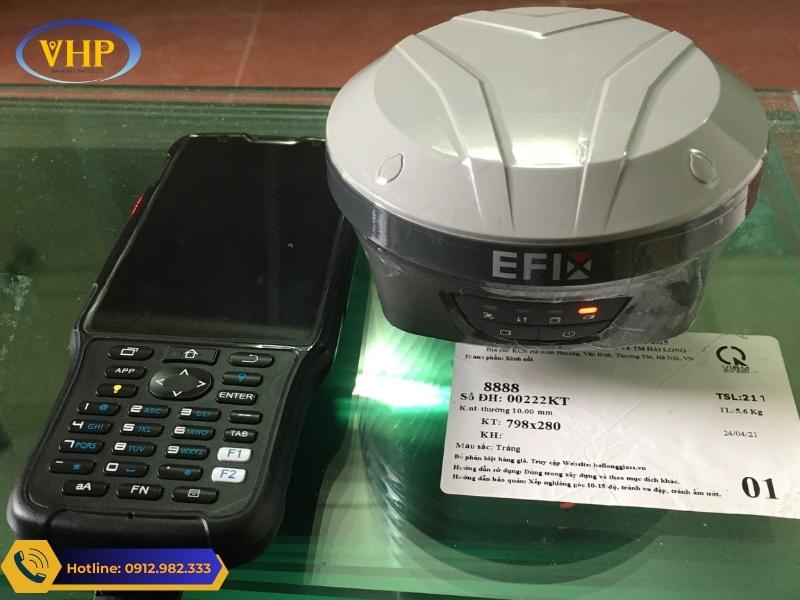

  • Máy GPS RTK EFIX F7 IMUHàng CHính Hãng Được Phân Phối Tại Trắc Địa Hoàng Phát
    Máy GPS RTK EFIX F7 IMUHàng CHính Hãng Được Phân Phối Tại Trắc Địa Hoàng Phát

2.5 Kết Nối Đa Dạng:

  • Kết nối 4G: Thiết bị hỗ trợ kết nối mạnh mẽ với trạm phát RTK thông qua 3G và 4G, tạo điều kiện cho việc trao đổi dữ liệu một cách nhanh chóng và ổn định.
  • Tùy chỉnh tốc độ đo: Máy GPS RTK EFIX F7 IMU có thể điều chỉnh tùy ý thời gian đo cho một điểm mốc. Thời gian nhỏ nhất cho 1 điểm đo là 1.0s và tùy ý điều chỉnh thời gian.
  • USB: Người dùng có thể truyền trút số liệu trực tiếp bằng cáp USB chuyên dụng.
  • Wi-Fi & Bluetooth: Với Bluetooth phiên bản V2.1 + EDR / V4.1 và Wi-Fi 802.11 b/g/n, máy có khả năng kết nối dễ dàng và linh hoạt với các thiết bị khác.

2.6 Nguồn Điện:

  • Pin: Thiết bị này được trang bị pin tích hợp Li-ion với dung lượng 9.600 mAh, giúp máy có thể hoạt động trong thời gian dài. Cụ thể, thời gian làm việc của máy khi sử dụng ở chế độ RTK là tối đa 12 giờ, trong khi ở chế độ đo tĩnh là 15 giờ.

3. RADIO FL3: “SỨC MẠNH VƯỢT TRỘI – KHẲNG ĐỊNH ĐẲNG CẤP”

Khi làm việc với giao thức Base – Radio người dùng sẽ được trải nghiệm sức mạnh vượt trội của máy EFIX. Hiệu quả công việc được cải thiện đáng kể. Khả năng phát sóng của trạm Base có thể lên đến 15-20km. Cung cấp chất lượng tín hiệu cực kỳ khỏe và ổn định trong suốt ca đo. Thời gian hoàn thành công việc nhanh hơn, chính xác hơn với tính tin cậy cao nhất.

Radio Ngoài Cho Máy GPS RTK EFIX F7 IMU
Radio Ngoài Dùng Cho Máy GPS RTK EFIX F7 IMU – Giải pháp tối ưu đo cho mọi loại địa hình, nhất là địa hình miền núi

4. SỔ TAY FC1: ” HIỆN ĐẠI, THÔNG MINH VÀ ĐẦY TINH TẾ”

4.1 Thiết kế Và Hiển Thị:

  • Màn hình: FC1 mang trên mình một màn hình rộng 5.0 inch, cung cấp chất lượng hiển thị độ phân giải 1280×720 Full HD, giúp người dùng có trải nghiệm hình ảnh sắc nét và rõ ràng.

4.2 Hiệu Suất:

  • Bộ xử lý: Được trang bị chip xử lý 8 nhân với tốc độ lên đến 2GHz, đảm bảo khả năng xử lý nhanh chóng và mượt mà.
  • Bộ nhớ: Với RAM 4GB và bộ nhớ trong (ROM) 64GB, FC1 có khả năng xử lý và lưu trữ dữ liệu mạnh mẽ.

4.3 Độ Bền Và Tiêu Chuẩn:

  • Chất liệu và tiêu chuẩn: FC1 được sản xuất theo công nghệ tiên tiến và tuân theo tiêu chuẩn IP67, đảm bảo khả năng chịu được nước và va đập.
Sổ Tay Điều Khiển FC-1 Cho Radio Ngoài Cho Máy GPS RTK EFIX F7 IMU
Sổ Tay Điều Khiển FC-1 Cho Máy GPS RTK EFIX F7 IMU Với các thông số ấn tượng như: Pin 7000mAh, Hệ điều hành Android…

4.4 Năng Lượng Và Kết Nối:

  • Pin: Sổ tay FC1 sở hữu pin lion dung lượng 7.000mAh, cho thời gian sử dụng kéo dài lên đến 12 giờ.
  • Kết nối: Hỗ trợ đa dạng các kết nối như NFC, Wifi, 2G/3G/4G và Bluetooth 4.1 BLE.

4.5 Camera Và Phần Mềm:

  • Camera: Trang bị camera kép với camera trước 15MP và camera sau 7MP, phục vụ việc đánh dấu điểm đo thông qua hình ảnh.
  • Hệ điều hành & Phần mềm: FC1 chạy trên hệ điều hành Android, được tối ưu hoá với phần mềm điều khiển eField.

4.6 Tính Năng Độc Đáo:

  • Dẫn hướng và Cảnh báo âm thanh: Chức năng này giúp người dùng dễ dàng điều hướng và nhận cảnh báo âm thanh khi cần.
  • Kết luận: FC1 không chỉ là một sổ tay kỹ thuật số thông thường mà còn là một công cụ đa năng, phù hợp cho nhiều ứng dụng kỹ thuật và thực địa.

5. PHẦN MỀM eField: ” CÔNG NGHỆ CHO NGƯỜI VIỆT “

Phần mềm eField – Tích hợp & Tính năng độc đáo:

5.1 Tích Hợp Sẵn Trong Máy EFIX:

  • Phần mềm thông minh với giao diện thân thiện.
  • Dễ dàng cài đặt trên điện thoại Android.
  • Giao diện và trải nghiệm người dùng:
  • Giao thức trực quan với đồ họa 2D, 3D sống động.
  • Giao tiếp linh hoạt với nhiều định dạng số liệu.
Phần Mềm EFIELD Của Máy GPS RTK EFIX F7 IMU
Phần Mềm e-FIELD Của Máy GPS RTK EFIX F7 IMU – Giao Diện Tiếng Việt và Vô Cùng Thông Minh

5.2 Tính Năng Khảo Sát:

  • Khảo sát điểm, đường thẳng, đa giác, vùng và bề mặt.
  • Phù hợp cho khảo sát địa hình, xây dựng, lập bản đồ, GIS, dự án đường bộ và khảo sát đường.

5.3 Công Cụ Đồ Họa & GIS:

  • Hỗ trợ CAD, ArcGIS và nhiều tệp bản đồ cơ sở khác.
  • Lựa chọn trực tiếp điểm và đường thẳng từ bản đồ, dễ dàng xác định lớp và mã.
  • Kết quả khảo sát hiển thị trực tiếp, màu sắc và kiểu dáng tùy chỉnh.
  • Chuyển đổi linh hoạt giữa Google Maps trực tuyến và ngoại tuyến.

5.4 Giao Diện Người Dùng Trực Quan:

  • Menu và cấu trúc tối ưu, giúp người dùng nhanh chóng làm quen và tìm thông tin.
  • Chế độ làm việc dễ dàng cấu hình và kiểm tra, cập nhật tự động khi cần.
Máy GPS RTK EFIX F7 IMU Đo Bù Nghiêng 60 Độ
Máy GPS RTK EFIX F7 IMU Đo Bù Nghiêng 60 Độ Ứng Dụng Đo Mọi Loại Địa Hình

6. ỨNG DỤNG THỰC TẾ CỦA MÁY ĐỊNH VỊ RTK EFIX F7 IMU:

  • Đo khảo sát các địa hình phức tạp với độ chính xác cao, nhanh chóng và chính xác.
  • Truyền dẫn mốc với khoảng cách xa cho độ chính xác cao bằng phương pháp đo tĩnh.
  • Lập bản đồ địa hình đường bộ, đo mặt cắt, thi công tuyến…
  • Khảo sát công trình thủy điện với địa hình phức tạp cho độ chính xác cao.
  • Khảo sát và thi công công trình điện cao thế với nhiều dạng địa hình phức tạp.
  • Lĩnh vực hàng hải: Khảo sát quy hoạch đường biên giới biển, nghiên cứu các bãi san hô, vùng ngập mặn, bãi cát bồi…
  • Ngoài ra máy định vị hai tần số RTK còn được ứng dụng trong nhiều lĩnh vực như: Nông nghiệp, trồng và quy hoạch rừng. Xu hướng kết hợp với công nghệ UAV trong từng trường hợp…

7. BỘ MÁY GPS RTK EFIX F7 IMU GỒM:

Trạm Tĩnh ( Base Station):

  • 01 Máy thu chính EFIX
  • 01 Đế dọi tâm quang học và ôc nối
  • 01 Pin trong và 01 bộ sạc chính hãng
  • 01 thước đo chiều cao Hilock
  • 01 CD phần mềm trút và xử lý số liệu tĩnh
  • 01 Chân máy cho máy tĩnh (Base)
  • 02 Kẹp sào ăngten
  • 01 Cáp nối dữ liệu
  • 01 Angten phát Radio ngoài
  • 01 Sào rút Ăngten 5m
  • 01 Cáp nguồn 1,5m DL5
  • 01 Anten thu radio , GSM
  • 01 Ắc-qui Lion 12V , 100Ah + bộ nạp
  • 01 Vali đựng máy
Bộ Máy GPS RTK EFIX F7 IMU
Bộ Máy GPS RTK EFIX F7 IMU Full Phụ Kiện Được Cung Cấp Tại Trắc Địa Hoàng Phát – Hotline: 0912982333

Trạm Động ( Rover Station):

  • 01 Máy thu chính EFIX F7 IMU và sổ tay điện tử
  • 01 Pin trong và bộ nạp chính hãng
  • 01 Thước đo chiều cao Hilock
  • 01 Gá điện tử trên sào Rovers có gắn địa bàn
  • 01 Cáp trút số liệu
  • 01 Sào Cacbon 2,6m cho EFiX F7 Rover
  • 01 Anten thu radio, GSM
  • 01 Cáp trút từ sổ điện tử sang PC
  • 01 Vali đựng máy

Máy Phát Radio 35W:

  • Công suất điều chỉnh từ 1 – 35W
  • Tầm hoạt động: tới 28Km
  • Tần số : 410-470Mhz

Sổ Tay Điện Tử FC – 1:

  • Bộ nạp pin sổ điện tử
  • Modul pin sổ điện tử
  • Túi đựng sổ tay

Phần Mềm Khảo Sát Trên Sổ Tay eField:

eField là một phần mềm khảo sát chuyên nghiệp với nhiều tính năng nổi bật, được thiết kế đặc biệt để tối ưu hóa trải nghiệm và hiệu suất làm việc của người dùng.

8. Kết Luận Về Máy EFIX F7

Máy GPS RTK EFIX F7 IMU không chỉ là một sản phẩm công nghệ, mà còn là biểu tượng cho sự tiến bộ về công nghệ và hiệu suất đo đạc. Đối với những chuyên gia và người dùng chuyên nghiệp, đây chắc chắn là một lựa chọn không thể bỏ qua. Dù bạn làm trong bất kỳ lĩnh vực đo đạc nào từ đo khảo sát thiết kế cho đến đo khôi phục hiện trạng, thi công. Máy EFIX F7 sẽ giúp bạn hoàn thành dự án một cách nhanh nhất, chính xác nhất!

9. Trắc Địa Hoàng Phát – Đại Lý Cấp 1 Chính Thức Của Hãng EFIX

Trắc Địa Hoàng Phát – Đại lý cấp 1 chính thức của hãng EFIX. Khi chọn mua máy GPS RTK tại Trắc Địa Hoàng Phát, Quý khách hàng sẽ được tư vấn một cách Chuyên Nghiệp và Tận Tâm. Chúng tôi cam kết cung cấp sản phẩm chính hãng với chính sách mua hàng hấp dẫn, nhiều ưu đãi.  Thời gian bảo hành dài hạn giúp khách hàng an tâm hơn. Hỗ trợ kỹ thuật 24/7, và rất nhiều ưu đãi khác.

10. Ưu Đãi Và Chính Sách Hấp Dẫn

Khi mua Máy GPS RTK EFIX F7 IMU tại Trắc Địa Hoàng Phát, Quý khách sẽ được hưởng nhiều ưu đãi hấp dẫn. Chúng tôi cung cấp mã trạm Base 3G miễn phí, miễn phí kiểm định, hiệu chuẩn trọn đời máy, đổi máy mới nếu có lỗi trong thời gian 10 ngày, và nhiều ưu đãi khác. Đặc biệt, chúng tôi còn cung cấp dịch vụ trả góp, thanh toán linh hoạt theo yêu cầu của khách hàng.

11. Mua Máy GPS RTK EFIX F7 IMU Ở Đâu Giá Rẻ Nhất?

Máy GPS RTK EFIX F7 IMU là sự lựa chọn tối ưu cho mọi nhu cầu đo đạc. Hãy liên hệ với Trắc Địa Hoàng Phát – địa chỉ Uy Tín chuyên cung cấp máy GPS RTK EFIX F7 và rất nhiều mẫu máy chính hãng. Hãy đến với chúng tôi để trải nghiệm sự chuyên nghiệp cũng như chất lượng phục vụ và nhận được giá rẻ nhất cho các dòng máy GPS.

Hãy liên hệ ngay với Trắc Địa Hoàng Phát tại Số 319 đường Lương Thế Vinh, phường Trung Văn, quận Nam Từ Liêm, TP. Hà Nội hoặc qua Hotline: 09129823333 để sở hữu EFIX F7 công cụ đo đạc đáng tin cậy nhất. Chúng tôi cam kết mang đến cho bạn sản phẩm chất lượng và dịch vụ hậu mãi tốt nhất.

SẢN PHẨM TƯƠNG TỰ:

THÔNG SỐ KỸ THUẬT MÁY GPS RTK EFIX F7 IMU
CHUNG:

Mô hình: EFIX F7 IMU
Số kênh: 824 kênh
Tỷ lệ định vị: 1Hz, 5Hz và 10Hz
HỆ THỐNG TIN HIỆU:

GPS: L1, L2, L5
GLONASS: L1, L2
Galileo: E1, E5a, E5b
BeiDou: B1, B2, B3
SBAS: L1
QZSS: L1, L2, L5
ĐỘ CHÍNH XÁC:

Đo động RTK:

Ngang: 8 mm + 1 ppm RMS
Dọc: 15 mm + 1 ppm RMS
Thời gian khởi tạo: <10 giây
Độ tin cậy: >99,9%
Đo động PPK:

Ngang: 3 mm + 1 ppm RMS
Dọc: 5 mm + 1 ppm RMS
Đo tĩnh:

Ngang: 2,5 mm + 0,5 ppm RMS
Dọc: 5 mm + 0,5 ppm RMS
Đo DGPS:

Ngang: 0,4 m RMS
Dọc: 0,8 m RMS
Đo điểm đơn:

Ngang: 1,5 m RMS
Dọc: 3,0 m RMS
Bù nghiêng RTK: <10mm + 0.7mm/độ nghiêng

PHẦN CỨNG:

Kích thước: 119 x 119 x 85 mm
Trọng lượng: 0,73 kg
Chống nước và bụi: IP67
Khả năng chịu nước: Chống thấm ở độ sâu 1m
Cảm biến độ nghiêng: IMU không hiệu chuẩn, miễn nhiễm từ tính
Bảng điều khiển: 4 Đèn LED trạng thái, 2 Nút
GIAO TIẾP:

Wifi: 802.11 b/g/n
Bluetooth: V4.1
Cổng:
USB Type-C (dữ liệu, sạc, cập nhật)
Ắc quy UHF (TNC cái)
UHF Radio:
Chuẩn nội bộ Rx: 430-470 MHz
Giao thức: CHC, Trong suốt, TT450
Định dạng dữ liệu: Đầu vào và đầu ra CMR, RTCM 2.x, RTCM 3.x, NMEA 0183, HCN, HRC, RINEX, NTRIP Client
BỘ NHỚ:

Dung lượng: 8 GB
NĂNG LƯỢNG:

Tiêu thụ: 4 W (có thể thay đổi)
Pin: Pin Li-ion 6800 mAh tích hợp
Thời gian hoạt động:
RTK Rover: 12 giờ
Đo tĩnh: 15 giờ
Nguồn bên ngoài: 5V/2A
