Mốc GPS: Cách đo và kiểm soát sai số theo TCVN 9401:2024

Mốc GPS là cơ sở để đội trắc địa kiểm soát vị trí đo và triển khai công tác bố trí ngoài hiện trường; sai số tại mốc có thể ảnh hưởng trực tiếp đến các bước đo, kiểm tra và cắm điểm tiếp theo. Với các công trình dân dụng và hạ tầng cần tiến độ nhanh, vấn đề không chỉ nằm ở thao tác đo mà còn ở cách thiết lập, kiểm tra và sử dụng mốc theo TCVN 9401:2024 để hạn chế sai lệch và giảm khối lượng đo lại.

Mốc GPS là gì và được đo để phục vụ công việc nào?

Trong trắc địa công trình, “mốc GPS” nên hiểu là mốc GNSS đánh dấu một điểm ngoài thực địa; giá trị sử dụng không nằm ở bản thân mốc, mà ở tọa độ, độ cao và độ ổn định được xác định phù hợp với nhiệm vụ đo.

TCVN 9401:2024 quy định đo GNSS cho năm nhóm công việc: thành lập lưới khảo sát công trình, lưới khống chế mặt bằng phục vụ thi công, lưới quan trắc chuyển dịch ngang, chuyển điểm thiết kế ra thực địa và đo vẽ bản đồ địa hình tỷ lệ lớn. Tiêu chuẩn cũng quy định quy cách dấu mốc GNSS; riêng điểm lưới đo vẽ có thể dùng mốc cố định hoặc tạm thời tùy yêu cầu.

Đối chiếu phạm vi này với TCVN 9398:2012 cho thấy một phân biệt thực hành quan trọng: “có mốc” không đồng nghĩa “đủ điều kiện làm điểm khống chế”. Điểm khống chế thi công phải có tọa độ xác định chính xác, được đánh dấu bằng mốc kiên cố và làm cơ sở đưa hạng mục từ bản vẽ ra thực địa; trước khi bố trí còn phải kiểm tra lại mốc.

Vì vậy, khi tiếp nhận một mốc GPS, đội trắc địa cần xác định trước nó thuộc nhiệm vụ khảo sát, bố trí hay quan trắc; sau đó mới áp dụng cấp lưới và yêu cầu chính xác tương ứng, thay vì đánh giá độ tin cậy chỉ từ tên gọi hoặc việc mốc đã có tọa độ.

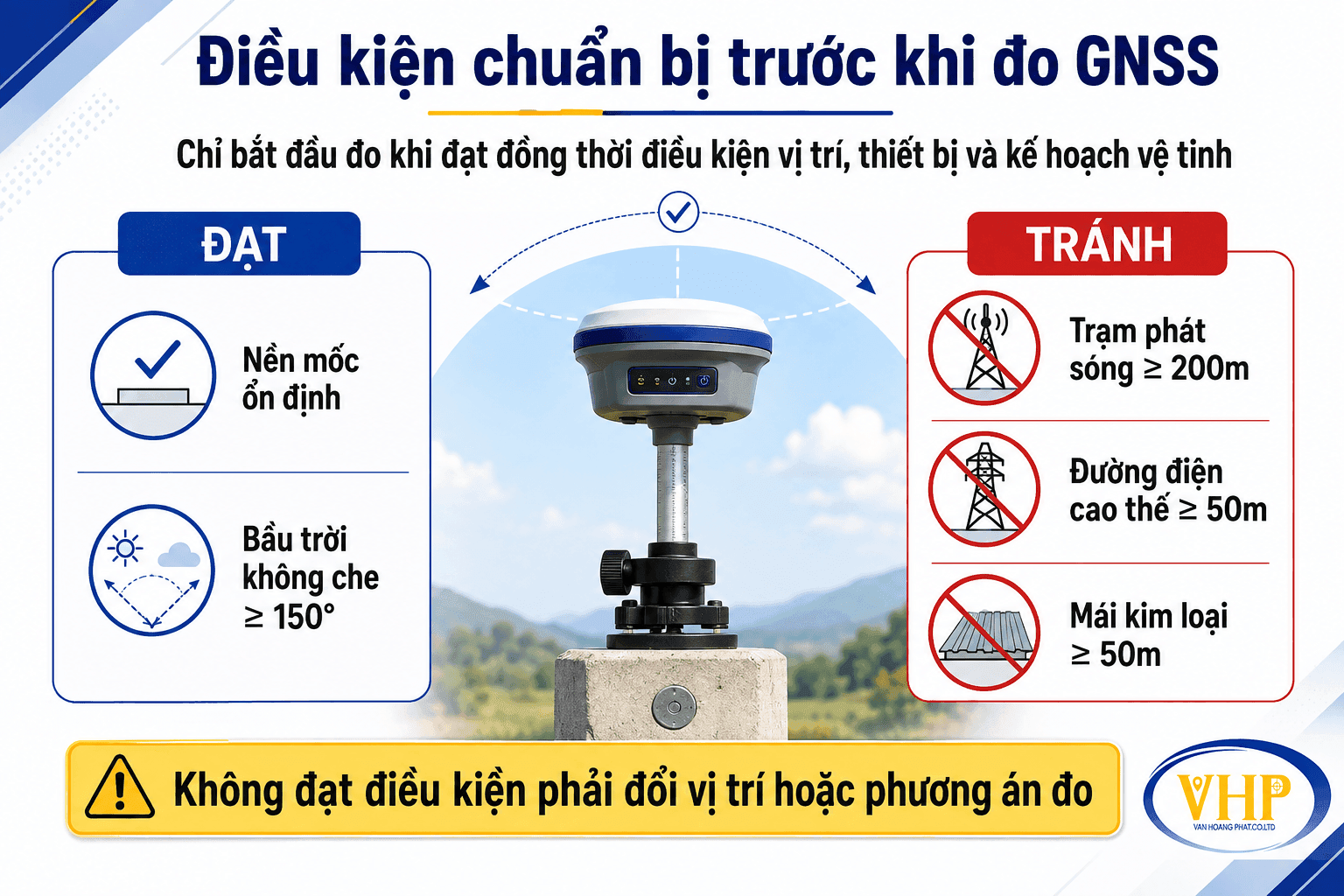

Cần chuẩn bị gì trước khi đo GNSS tại mốc?

Trước khi đo GNSS tại mốc, nên coi công tác chuẩn bị là một “cổng đạt/không đạt”: chỉ bắt đầu ca đo khi đồng thời đạt điều kiện vị trí, thiết bị–ăng-ten và kế hoạch vệ tinh; thiếu một nhóm thì phải xử lý trước thay vì đo rồi sửa số liệu sau.

Đối chiếu các yêu cầu nằm ở ba phần khác nhau của TCVN 9401:2024 cho phép gom thành checklist quyết định nhanh:

• Vị trí mốc đạt: nền ổn định; góc bầu trời không che ≥ 150°, trường hợp đặc biệt ≥ 120° và chỉ che một phía; cách trạm phát sóng ≥ 200 m, vật có khả năng gây nhiễu như đường điện cao thế hoặc mái kim loại ≥ 50 m. Không đạt → đổi vị trí hoặc phương án đo.
• Thiết bị–ăng-ten đạt: kiểm tra máy thu, chân máy, định tâm, ốc nối, thước đo cao, pin dự phòng; vạch ăng-ten hướng Bắc trong ±5° và sai số định tâm quang học ≤ ±1 mm.
• Kế hoạch vệ tinh đạt: lập dự báo vệ tinh, chọn thời gian quan sát tốt và bảo đảm bảng dự báo có ≥6 vệ tinh; nơi nhiều vật che phải lập lịch theo che chắn thực tế.
• Chiều cao ăng-ten được kiểm soát: đo trước và sau ca; với lưới khống chế thi công và quan trắc chuyển dịch ngang, chênh lệch không vượt ±2 mm.

Ba nhóm kiểm tra này không thay thế nhau: tín hiệu vệ tinh tốt không bù được định tâm sai hoặc vị trí mốc chịu nhiễu.

Đo GNSS tĩnh tại mốc được thực hiện như thế nào?

Đo GNSS tĩnh tại mốc không chỉ là đặt máy rồi chờ đủ thời gian; ca đo chỉ có giá trị khi ba lớp kiểm soát hình học ăng-ten, tính liên tục đồng bộ và hồ sơ ca đo khớp nhau để véc-tơ cạnh có thể kiểm tra khi xử lý.

1. Đặt và định hướng ăng-ten. Cố định máy trên mốc, kiểm tra dọi tâm; TCVN 9401:2024 yêu cầu dọi tâm quang học được kiểm nghiệm với sai số không quá ±1 mm, còn vạch định hướng ăng-ten hướng Bắc trong ±5°.
2. Đo chiều cao ăng-ten trước khi bật máy. Dùng thước chuyên dụng, đọc đến 1 mm. Với lưới khống chế thi công và quan trắc chuyển dịch ngang, đo lại sau khi tắt máy; chênh trước–sau không vượt ±2 mm, sau đó ghi giá trị trung bình.
3. Thu tín hiệu đồng bộ và liên tục. Các trạm phải cùng quan trắc theo bảng điều độ; trong ca không được tắt–khởi động lại, di chuyển ăng-ten hay đổi tần suất thu.
4. Khóa ca đo bằng nhật ký. Ghi thời gian, máy thu, loại và chiều cao ăng-ten; ca trên 60 phút phải cập nhật sổ mỗi 30 phút.

Đối chiếu yêu cầu ngoại nghiệp với bước kiểm tra trước xử lý cho thấy biến quyết định không phải “đã thu được file”, mà là tính nhất quán giữa mốc–ăng-ten–thời gian–metadata. Nếu một lớp không khớp, cần xác minh trước khi đưa cạnh vào tính toán.

Khi nào dùng GNSS động hoặc RTK để đo và kiểm tra điểm?

Theo TCVN 9401:2024, nên dùng GNSS động/RTK cho lưới đo vẽ cấp 2, đo chi tiết và chuyển điểm thiết kế khi khu đo thông thoáng và điểm đo vẫn nằm trong phạm vi khống chế; “FIX” đơn thuần chưa đủ để chấp nhận một mốc GPS.

• Dùng RTK khi cần kết quả ngay tại hiện trường: RTK dùng một trạm gốc; nếu chưa có tham số chuyển chính xác sang hệ địa phương, phải đo nối ít nhất 2 điểm gốc tọa độ và độ cao từ lưới đo vẽ cấp 1 trở lên, theo chế độ điểm khống chế tối thiểu 20 trị đo.
• Dùng PPK khi có thể xử lý và bình sai sau: TCVN yêu cầu PPK dùng hai máy tại hai trạm gốc; khi phải bố trí trạm gốc mới, mạng đo phải bảo đảm ít nhất 3 điểm gốc cấp đo vẽ 1 trở lên để khống chế và bình sai.
• Kiểm soát cự ly theo công việc: với lưới đo vẽ cấp 2, đo chi tiết hoặc chuyển điểm thiết kế, khoảng cách base–rover tối đa là 5 km cho tỷ lệ 1:500–1:1.000 và 10 km cho 1:2.000–1:5.000.
• Điểm quyết định không phải chỉ là độ chính xác centimét: đối chiếu yêu cầu về điểm gốc, ≥20 trị đo, giới hạn cự ly và vùng khống chế cho thấy khả năng kiểm chứng tọa độ trong đúng hệ quy chiếu mới là điều kiện phân biệt một nghiệm RTK “đã FIX” với một điểm đủ cơ sở để sử dụng. Nếu các kiểm tra này chưa đạt, giữ điểm ở trạng thái kiểm tra thay vì đưa ngay vào thi công.

Những nguồn sai số nào cần kiểm soát khi đo mốc GPS?

Khi đo mốc GPS, không nên kiểm tra sai số theo một danh sách cố định; dấu vết của sai số cho phép chia thành ba nhóm chẩn đoán: lỗi bám theo trạm, lỗi biến đổi theo vệ tinh–thời gian và lỗi xuất hiện ở cấp toàn lưới.

Đối chiếu dấu vết với phạm vi ảnh hưởng tạo ra quy tắc truy nguyên: lỗi lặp trên mọi cạnh của một trạm → kiểm tra gá máy; lỗi đổi theo thời gian/vệ tinh → kiểm tra môi trường thu; lỗi xuất hiện khi bình sai hoặc chuyển hệ → kiểm tra điểm gốc và mô hình tọa độ trước khi đo lại toàn lưới.

Kiểm tra kết quả đo và bình sai GNSS như thế nào?

Kết quả đo mốc GPS không nên được duyệt chỉ vì phần mềm báo nghiệm tốt; theo TCVN 9401:2024, cần vượt qua hai “cổng” liên tiếp: kiểm tra véc-tơ trước bình sai và kiểm tra độ chính xác sau bình sai theo đúng loại, cấp lưới.

1. Kiểm tra véc-tơ và vòng khép. Rà soát cạnh độc lập, trị đo lặp và sai số khép trước khi đưa vào bình sai; số cạnh tối đa trong vòng khép phải theo Bảng 2–4. Riêng lưới khống chế thi công cấp 1–2 chỉ cho tối đa 4 cạnh/vòng và số lần đo lặp trung bình ≥1,6.
2. Bình sai sơ bộ để tìm bất thường. Kiểm tra điểm gốc, cạnh có số hiệu chỉnh bất thường và xử lý lại các cạnh liên quan; chỉ bình sai chính thức khi các tồn tại ở bước sơ bộ đã được giải quyết.
3. Đối chiếu độ chính xác sau bình sai. Với lưới khống chế thi công, sai số trung phương vị trí điểm yếu nhất phải ≤ 0,01 m; sai số tương đối cạnh yếu nhất tương ứng cấp 1 và cấp 2 là 1/40.000 và 1/20.000.
4. Chỉ nghiệm thu khi cả hai cổng cùng đạt. Đối chiếu yêu cầu trước và sau bình sai cho thấy một baseline “đẹp” chưa đủ chứng minh toàn lưới đạt; đội khảo sát phải xác định đúng cấp lưới trước, rồi áp đúng bộ hạn sai tương ứng.

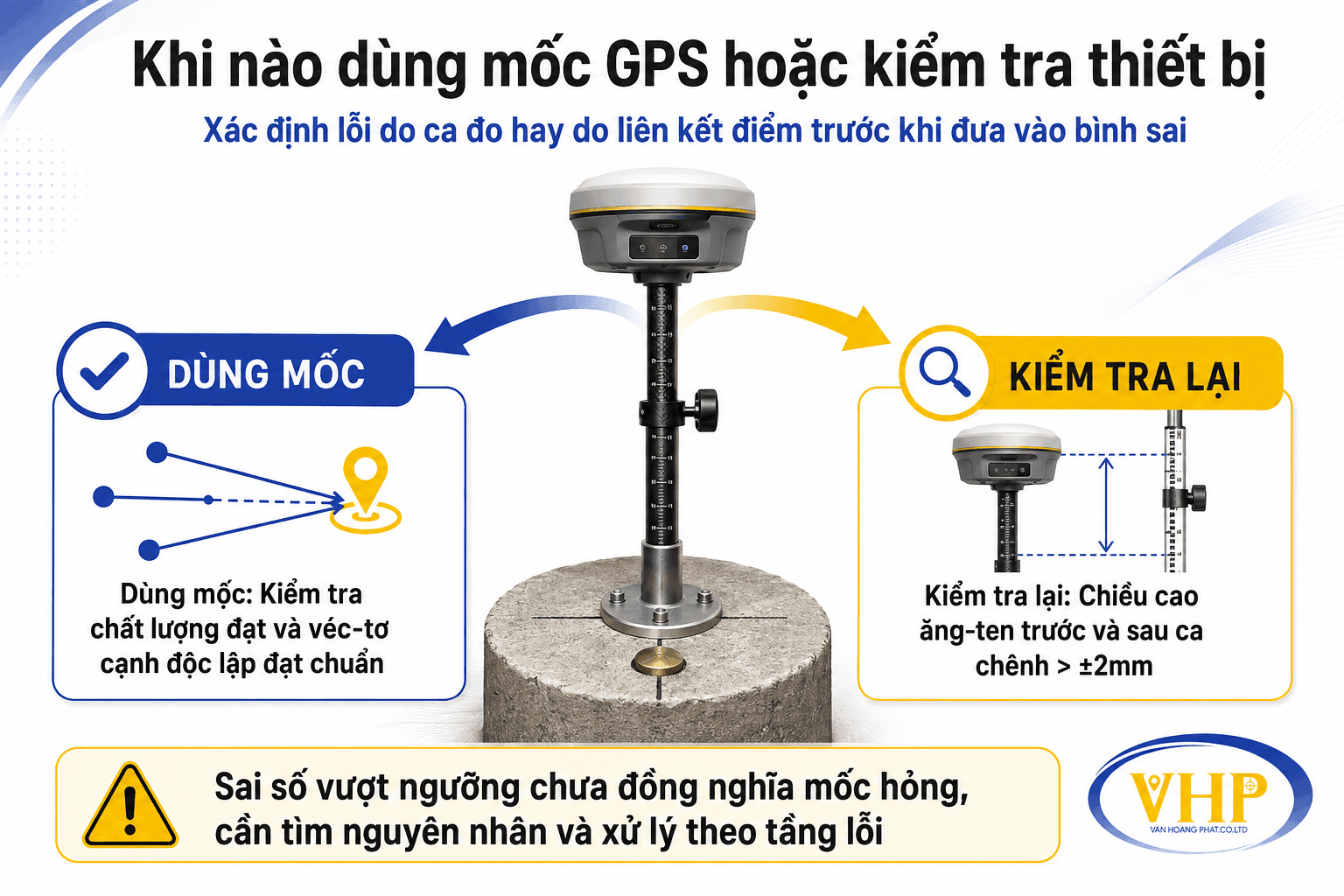

Khi nào được dùng mốc, khi nào phải đo lại hoặc kiểm tra thiết bị?

Với mốc GPS, biến quyết định không phải một sai lệch đơn lẻ mà là “lỗi nằm ở ca đo hay ở khả năng liên kết của điểm”: chỉ dùng mốc sau khi các kiểm tra chất lượng đạt; nếu không, xử lý theo tầng lỗi trước khi bình sai. TCVN 9401:2024 hiện còn hiệu lực và áp dụng cho các lưới GNSS trong trắc địa công trình.

• Dùng mốc: khi các kiểm tra chất lượng đạt yêu cầu và điểm được liên kết bằng các véc-tơ cạnh độc lập đạt chuẩn; khi đó mới đưa dữ liệu vào bình sai lưới.
• Kiểm tra thiết bị/thao tác trước: nếu chiều cao ăng-ten đo trước và sau ca chênh quá ±2 mm với lưới khống chế thi công hoặc quan trắc chuyển dịch ngang. Tiêu chuẩn yêu cầu tìm nguyên nhân, đề xuất xử lý và ghi sổ; vượt ngưỡng này chưa tự động đồng nghĩa mốc hỏng.
• Đo bổ sung hoặc đo lại: nếu một điểm không thể liên kết bằng hai véc-tơ cạnh độc lập đạt yêu cầu, phải bổ sung hoặc đo lại ít nhất một véc-tơ; nếu loại véc-tơ lỗi làm cấu hình vòng khép không còn đạt quy định, véc-tơ hoặc hình đồng bộ liên quan phải đo lại.
• Chọn điểm mới: nếu vị trí điểm không đáp ứng điều kiện đo GNSS và đo lại nhiều lần vẫn không đạt hạn sai.

Đối chiếu các điều khoản 9 và 12.3 cho thấy: hãy loại trừ lỗi ca đo/thiết bị trước; chỉ chuyển sang thay mốc khi thất bại còn lặp lại ở chính vị trí điểm. Không dùng PDOP > 3 làm ngưỡng loại chung, vì TCVN quy định PDOP khác nhau theo loại lưới.

Kiểm soát sai số mốc GPS cần được xem như một quy trình xuyên suốt từ thiết lập mốc, thực hiện phép đo đến kiểm tra kết quả trước khi dùng số liệu cho các bước thi công tiếp theo. Khi đội trắc địa tuân thủ yêu cầu của TCVN 9401:2024 và duy trì việc kiểm tra mốc có hệ thống, quyết định ngoài hiện trường sẽ dựa trên dữ liệu đáng tin cậy hơn. Ưu tiên thực tế là xác nhận chất lượng mốc trước khi đưa vào đo chi tiết hoặc bố trí công trình.
