Sau khi đo vẽ ngoài thực địa, công việc cần thiết và quan trọng là làm sao chuyển số liệu trên máy đo RTK hay còn gọi là trút số lệu máy GPS RTK ra máy tính hoặc gửi về phòng nội nghiệp một cách nhanh nhất để xử lý kết quả đo vẽ. Điều này đòi hỏi người kỹ thuật phải thành thạo các bước trút số liệu trên máy GPS RTK. Việc này không chỉ giúp hoàn thành công việc đo đạc mà còn là bước cần thiết để các số liệu được sử dụng trong công tác tính toán, thiết kế và thi công.
Hướng Dẫn Trút Số Liệu Máy GPS RTK từ chuyên gia Vũ Quang Nhì
Máy GPS RTK (Real-Time Kinematic) là thiết bị đo đạc với độ chính xác cực cao, được sử dụng phổ biến trong nhiều lĩnh vực như khảo sát địa chính, thi công công trình xây dựng, làm đường, hạ tầng điện nước và nhiều công việc khác. Máy GPS RTK giúp đảm bảo tính chính xác của dữ liệu đo đạc, giúp các dự án được triển khai nhanh chóng và hiệu quả.
Trút số liệu (hay xuất số liệu): Là một bước quan trọng trong quá trình đo đạc, vì số liệu đo đạc chính là thành quả của cả một quá trình làm việc vất vả trên hiện trường. Sau khi số liệu được trút, chúng sẽ được gửi trực tiếp về phòng nội nghiệp để xử lý, tính toán khối lượng, lập bản đồ, và thiết kế các hạng mục công trình. Quá trình này giúp nhanh chóng đưa ra kết quả chính xác, phục vụ cho các bước tiếp theo của dự án.
Việc trút số liệu từ máy GPS RTK có thể chia thành hai trường hợp: Trút số lệu máy GPS RTK từ sổ tay (trường hợp thường gặp hơn trong khi đo động thời gian thực RTK) và trút số lệu máy GPS RTK từ đầu thu (khi đo tĩnh).
Máy GPS RTK khi đo động sẽ lưu trữ số liệu trong bộ nhớ trong của sổ tay. Quy trình trút số liệu từ sổ tay máy GPS RTK như sau:
Bước 1: Chuẩn Bị Thiết Bị
Đảm bảo sổ tay máy RTK vẫn còn pin và cáp trút USB hoạt động bình thường. Lưu ý rằng ở bước này, đầu thu không cần thiết vì số liệu đã được lưu trên sổ tay.
Bước 2: Khởi Tính Phần Mềm Điều Khiển Chuyên Dụng
Mở phần mềm điều khiển chuyên dụng của máy RTK, tùy theo từng hãng máy sẽ có phần mềm điều khiển riêng. Dưới đây là một số phần mềm điều khiển thông dụng của một số hãng máy RTK như:
Bước 3: Chọn Số Liệu, Định Dạng và Xuất Số Liệu:

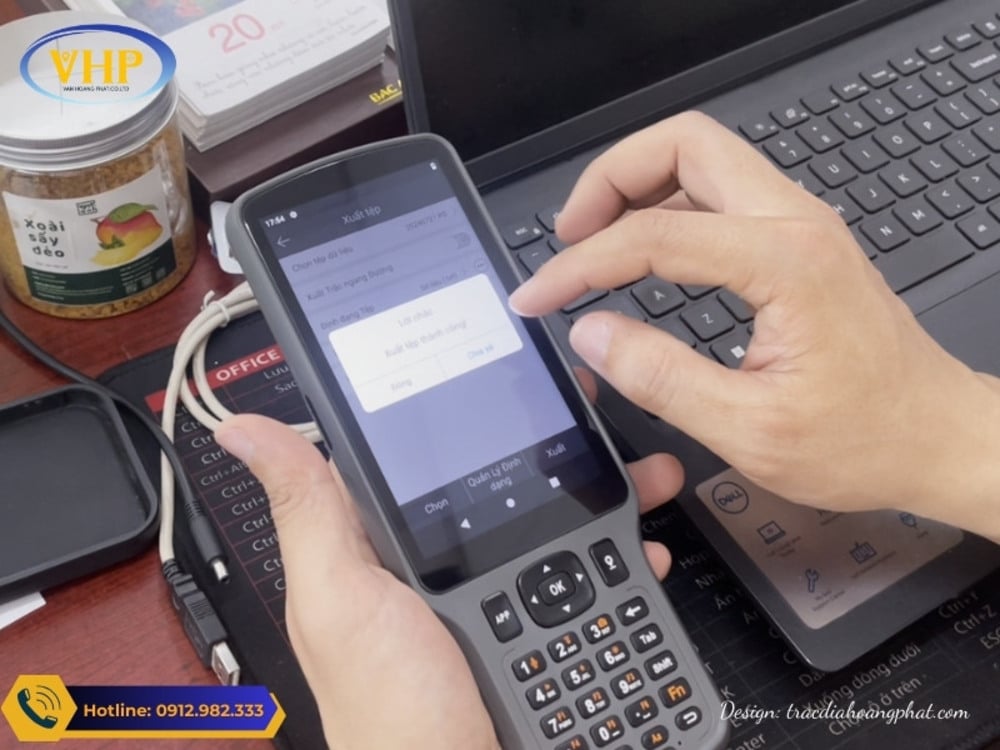

Đầu tiên, chọn dữ liệu trút và định dạng bằng cách truy cập vào mục Quản lý công việc/Dự án và chọn công việc cần trút. Sau đó, cấu hình định dạng số liệu đầu ra dưới các dạng phổ biến như .csv, .txt, .dxf… Tiếp theo, chọn thư mục lưu trữ số liệu đầu ra trên bộ nhớ trong của sổ tay. Ví dụ như thư mục (Download). Đặt tên cho file số liệu trút ra để dễ dàng tìm kiếm và quản lý. Cuối cùng bạn nhấn xuất tệp để hoàn thành thao tác xuất số liệu trên sổ tay.
Bước 4: Truyền Số Liệu Từ Sổ Tay Sang Máy Tính
Bước 5: Kiểm Tra Lại Số Liệu Sau Khi Trút:
Trước khi tắt ứng dụng và tắt nguồn sổ tay, người sử dụng cần kiểm tra lại số liệu đã trút xem có đúng và đủ không. Điều này giúp tránh sai sót trong dữ liệu trước khi gửi về phòng nội nghiệp.
Trong trường hợp máy GPS RTK được sử dụng để đo tĩnh, số liệu sẽ được lưu trực tiếp trên đầu thu. Quy trình trút số liệu từ đầu thu vào máy tính như sau:
Bước 1: Ghép Nối Đầu Thu Với Máy Tính
Kết nối máy GPS RTK với máy tính qua Bluetooth hoặc cáp USB. Bằng việc truy cập trực tiếp bộ nhớ của đầu thu qua cáp USB hoặc truy cập qua địa chỉ IP của đầu máy trên ứng dụng website.
Bước 2: Truy Cập Thư Mục Lưu Trữ Bộ Nhớ Trong Của Đầu Máy
Tìm dữ liệu lưu trong bộ nhớ trong của dầu thu khi đã kết nối thành công, truy cập vào bộ nhớ trong của đầu thu để tìm đến thư mục chứa dữ liệu đo đạc cần trút.
Bước 3: Truyền Dữ Liệu Sang Máy Tính
Chọn số liệu cần xuất và sao chép vào máy tính qua Bluetooth hoặc cáp USB.
Bước 4: Kiểm Tra Lại Số Liệu
Sau khi truyền xong, người sử dụng cần kiểm tra lại số liệu một lần nữa để đảm bảo không có sai sót trước khi tắt phần mềm và tắt nguồn thiết bị.
Sau khi trút số liệu thành công, số liệu sẽ được gửi về phòng nội nghiệp để xử lý kịp thời. Đảm bảo tiến độ cho dự án hoàn thành đúng hạn. Có hai phương thức truyền số liệu từ sổ tay về phòng nội nghiệp như sau:
Việc trao đổi số liệu trực tiếp giữa kỹ thuật hiện trường và phòng nội nghiệp sẽ giúp tối ưu hóa quy trình làm việc và nâng cao chất lượng đo vẽ và thời gian hoàn thành dự án.
Việc thành thạo thao tác trút số liệu giúp kỹ thuật viên tối ưu hóa công việc từ khảo sát, thiết kế và thi công. Nó được ứng dụng trong nhiều lĩnh vực như: Đo vẽ địa hình, đo khảo sát làm đường, khảo sát đường điện, đường ống nước…
Trút số liệu nhanh chóng và thành thục đem lại rất nhiều lợi ích, trong đó gồm:
Trút số liệu từ máy GPS RTK là một bước không thể thiếu trong công tác đo đạc. Việc thực hiện đúng quy trình giúp đảm bảo tính chính xác của số liệu và tối ưu hóa tiến độ các dự án. Người sử dụng cần chú ý kiểm tra kỹ càng số liệu sau khi trút và đảm bảo rằng tất cả các dữ liệu đã được gửi về phòng nội nghiệp một cách nhanh chóng và chính xác.
Câu hỏi 1: Tại sao cần trút số liệu từ máy GPS RTK trong quá trình đo đạc?
Trút số liệu giúp chuyển kết quả đo đạc ra máy tính để xử lý nhanh chóng, phục vụ cho các công việc thiết kế, lập bản đồ và lưu trữ số liệu gốc.
Câu hỏi 2: Quy trình trút số liệu từ sổ tay máy GPS RTK có phức tạp không?
Quy trình khá đơn giản, chỉ cần chuẩn bị thiết bị, chọn định dạng tệp cần xuất và xuất tệp số liệu sau đó truyền trút số liệu sang máy tính hoặc gửi về phòng nội nghiệp qua các ứng dụng: Zalo, Gmail, Facebook…
Câu hỏi 3: Tôi cần lưu ý gì khi trút số liệu từ đầu thu máy GPS RTK?
Đảm bảo kết nối đầu thu với máy tính và kiểm tra số liệu sau khi trút để tránh sai sót. Kiểm tra và nhập đúng địa chỉ IP của hãng máy được ghi mặt sau của đầu máy.
