Đường Đồng Mức Là Gì?  Khái Niệm, Đặc Điểm và Vai Trò Trong Thực Tế

Trong các bản đồ địa hình, những đường cong nối liền nhau xuất hiện dày hoặc thưa, uốn lượn theo sườn đồi, thung lũng hay đỉnh núi – đó chính là đường đồng mức. Đây là công cụ không thể thiếu trong trắc địa, giúp các kỹ sư và nhà quy hoạch xác định độ cao, độ dốc và hình thái bề mặt địa hình một cách trực quan và chính xác.

Từ thiết kế đường giao thông, quy hoạch xây dựng cho đến lập bản đồ số 3D, đường đồng mức đóng vai trò nền tảng cho mọi hoạt động đo đạc và mô phỏng địa hình. Bài viết dưới đây sẽ giúp bạn hiểu rõ khái niệm, nguyên lý, cách đọc và ứng dụng thực tế của đường đồng mức trong trắc địa hiện đại.

1. Đường đồng mức là gì? Khái niệm về đường đồng mức

Về mặt kỹ thuật, đường đồng mức (hay còn được gọi là đường bình độ) là một đường cong khép kín, được vẽ trên bản đồ để nối liền tất cả các điểm có cùng một độ cao so với một mặt phẳng tham chiếu chuẩn (thông thường là mực nước biển trung bình).

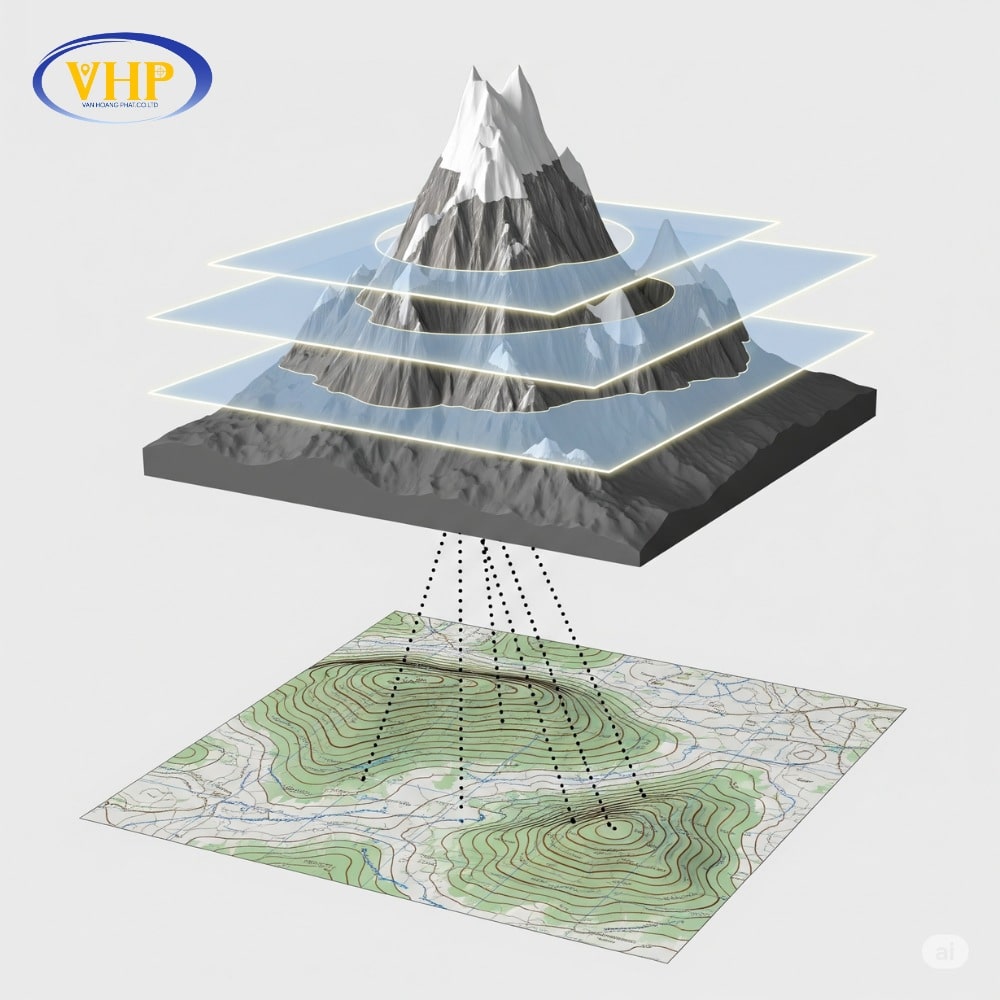

Để dễ hình dung hơn, hãy tưởng tượng một ngọn núi. Nếu chúng ta dùng các mặt phẳng song song với mặt biển để cắt ngang ngọn núi ở các độ cao khác nhau (ví dụ: 100m, 120m, 140m…), giao tuyến của mỗi mặt phẳng với bề mặt núi sẽ tạo ra một đường cong. Khi chiếu vuông góc tất cả các đường cong này lên một mặt phẳng (chính là tờ giấy bản đồ), chúng ta sẽ có được hệ thống các đường đồng mức.

Nói một cách đơn giản, đường đồng mức chính là “ngôn ngữ” giúp mô tả địa hình 3D trên một mặt phẳng 2D. Chúng biến một tờ bản đồ tĩnh thành một mô hình sống động về độ cao, độ dốc và hình dáng của mặt đất, cho phép chúng ta “nhìn thấy” các ngọn đồi, thung lũng, sườn dốc mà không cần phải trực tiếp có mặt tại đó.

2. Nguyên lý hoạt động của Đường Đồng Mức

Để giải mã được ngôn ngữ của địa hình, bạn không chỉ cần biết đường đồng mức là gì mà còn phải nắm vững các nguyê n lý sử dụng chúng. Đây là những quy tắc cốt lõi giúp bạn biến các đường cong vô tri thành thông tin hữu ích về độ dốc, đỉnh núi, thung lũng và nhiều hơn thế nữa.

Nguyên lý 1: Mật độ đường đồng mức thể hiện Độ dốc địa hình

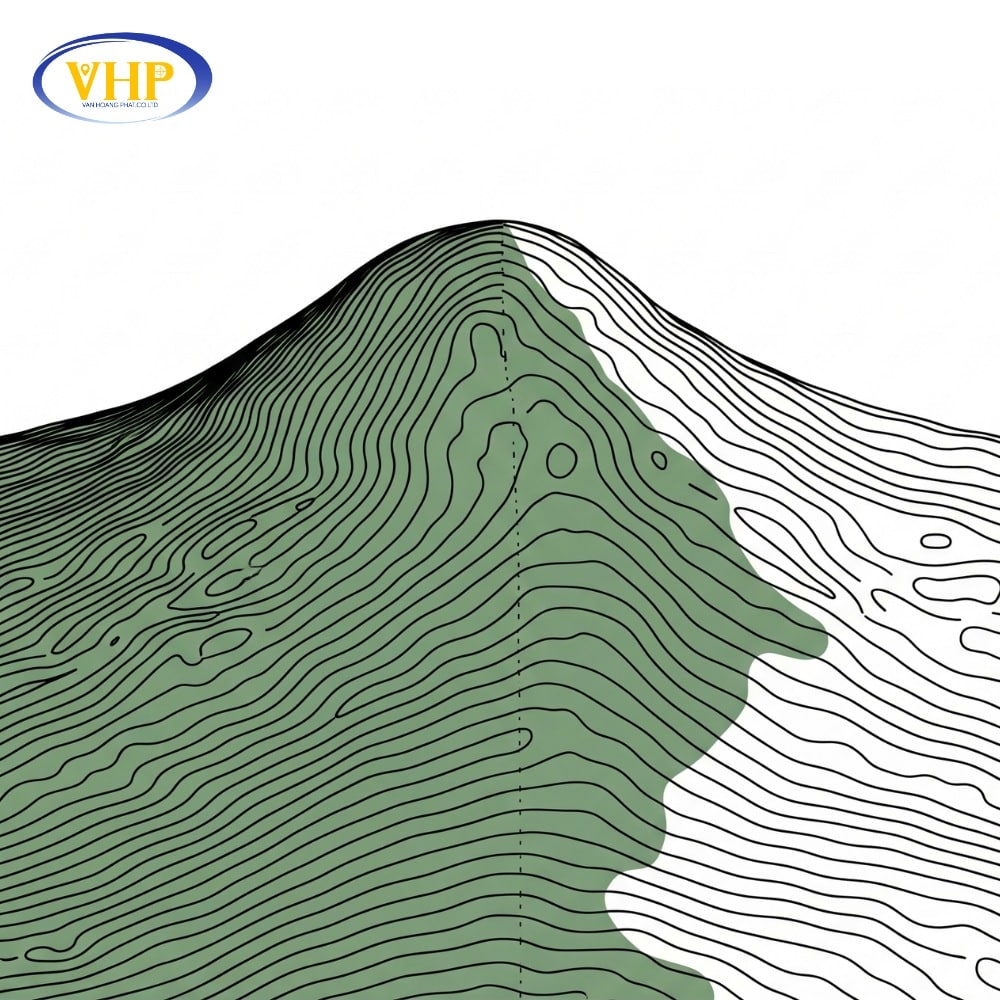

Đây là nguyên lý cơ bản và quan trọng nhất. Khoảng cách giữa các đường đồng mức trên bản đồ trực tiếp cho bạn biết độ dốc của sườn núi hoặc quả đồi ngoài thực địa.

• Đường đồng mức càng gần nhau (dày đặc): Địa hình tại khu vực đó càng dốc. Khi di chuyển, bạn sẽ phải lên hoặc xuống dốc rất nhanh trên một quãng đường ngắn.
• Đường đồng mức càng xa nhau (thưa thớt): Địa hình tại khu vực đó càng thoải, bằng phẳng. Đây là những nơi di chuyển dễ dàng hơn.

Ví dụ thực tế: Khi lên kế hoạch cho một chuyến đi bộ đường dài (trekking), người ta thường tìm những cung đường có các đường đồng mức thưa hơn để tránh mất sức ở những đoạn dốc đứng.

Nguyên lý 2: Hình dạng đường đồng mức tiết lộ Hình thái địa hình

Hình dạng của các đường đồng mức tiết lộ chính xác cấu trúc của địa hình. Bằng cách quan sát chúng, bạn có thể nhận biết được:

• Đỉnh núi hoặc ngọn đồi: Là một loạt các đường đồng mức khép kín có dạng vòng tròn hoặc elip lồng vào nhau. Giá trị độ cao sẽ tăng dần vào tâm.
• Vùng trũng hoặc lòng chảo (Depression): Tương tự đỉnh núi, đây cũng là các vòng khép kín lồng vào nhau, nhưng giá trị độ cao lại giảm dần vào tâm. Trên nhiều bản đồ, chúng thường được ký hiệu thêm bằng các vạch ngắn (hachures) hướng vào bên trong.
• Thung lũng và dòng chảy (Valleys & Streams): Các đường đồng mức sẽ uốn thành hình chữ V hoặc chữ U. “Quy tắc chữ V” là một điểm cực kỳ quan trọng: Đỉnh của chữ V luôn chỉ về phía thượng nguồn, tức là hướng lên nơi cao hơn, nơi con suối bắt nguồn.
• Sống núi (Ridge): Sống núi cũng tạo ra các đường hình chữ V hoặc U, nhưng ngược lại với thung lũng, đỉnh của chữ V hoặc U sẽ chỉ về phía dốc xuống, hướng về nơi có độ cao thấp hơn.

Nguyên lý 3: Chỉ số độ cao xác định Hướng dốc và Độ cao tuyệt đối

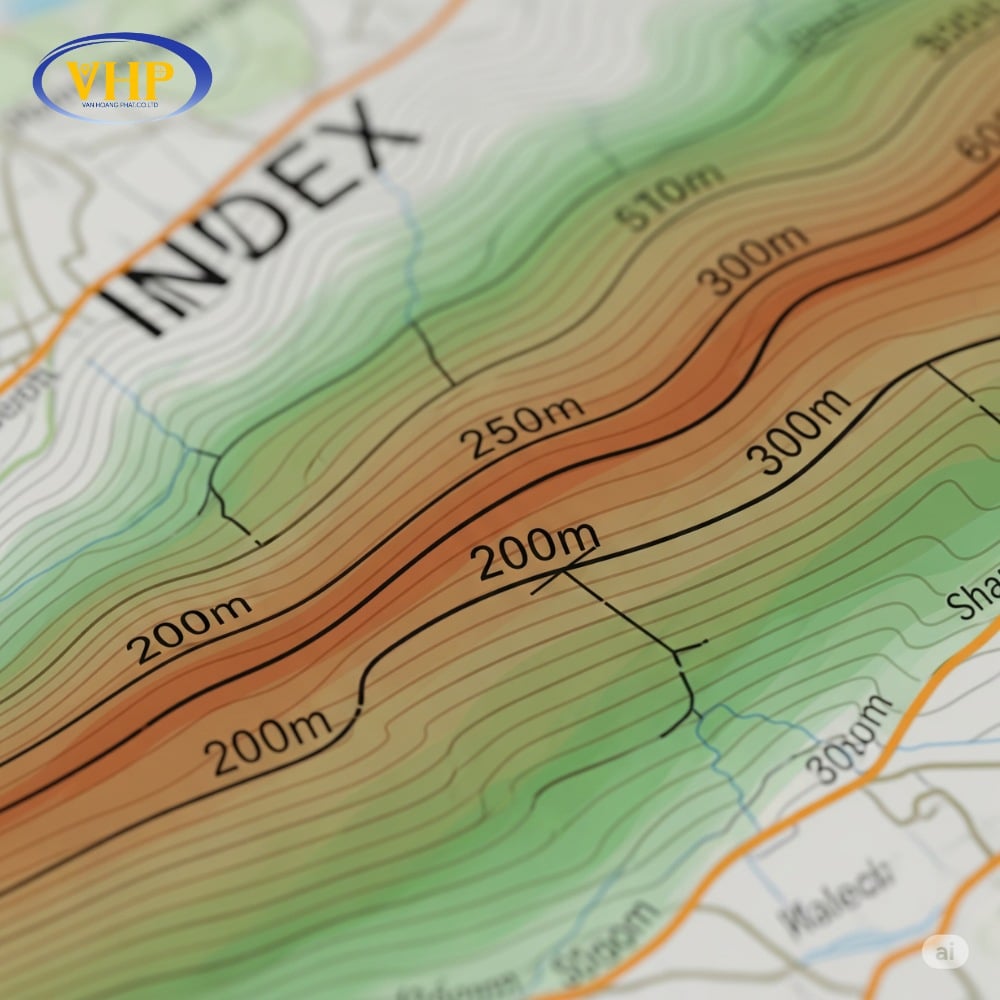

Để biết một sườn dốc đang đi lên hay đi xuống, bạn cần tìm các đường đồng mức cái (index contours) – là những đường được vẽ đậm hơn và có ghi giá trị độ cao ngay trên đó (ví dụ: 100, 150, 200…).

Bằng cách so sánh giá trị của hai đường đồng mức, bạn sẽ biết ngay mình đang nhìn vào một con dốc lên hay dốc xuống theo một hướng nhất định.

Nguyên lý 4: Khoảng cao đều là cơ sở để Tính toán

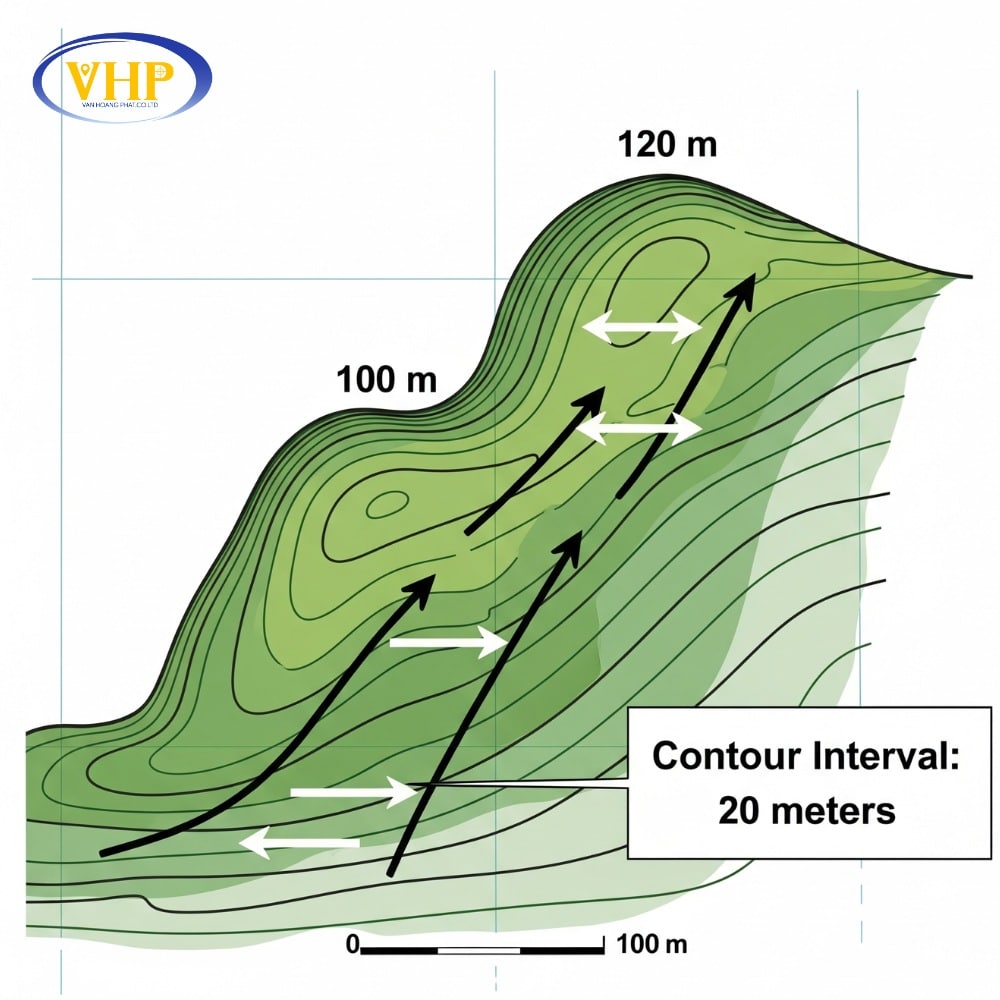

Khoảng cao đều (Contour Interval) là độ chênh lệch về độ cao giữa hai đường đồng mức liên tiếp. Giá trị này luôn không đổi trên một bản đồ và thường được ghi chú ở phần thông tin của bản đồ.

Việc biết khoảng cao đều cho phép bạn tính toán chính xác:

• Tổng độ cao phải leo: Nếu khoảng cao đều là 20 mét và bạn cần đi qua 5 đường đồng mức để lên đến đỉnh, bạn biết rằng mình phải leo lên một tổng độ cao là 5 x 20 = 100 mét.
• Ước tính độ dốc: Bằng cách kết hợp khoảng cao đều với khoảng cách thực tế trên bản đồ, các kỹ sư có thể tính toán được độ dốc chính xác của địa hình.

Việc nắm vững 4 nguyên lý vàng này sẽ giúp bạn không còn “sợ” bất kỳ tấm bản đồ địa hình nào. Chúng là chìa khóa để bạn làm chủ không gian và di chuyển một cách thông minh, an toàn và hiệu quả hơn.

3. Phân loại các loại đường đồng mức

Trên một bản đồ địa hình, bạn sẽ thấy các đường đồng mức được vẽ với những nét khác nhau. Mỗi loại nét đại diện cho một loại đường đồng mức với vai trò riêng, giúp người đọc nhanh chóng nắm bắt thông tin về độ cao và hình thái địa hình. Về cơ bản, chúng được chia thành 5 loại:

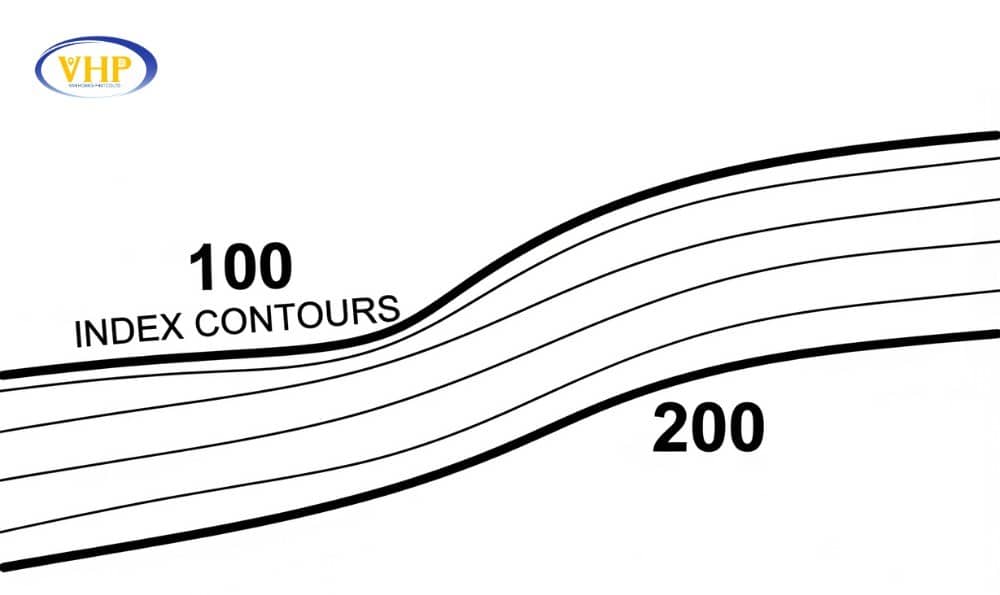

1. Đường đồng mức cái (Index Contours)

Đây là loại đường đồng mức quan trọng nhất, được xem như “xương sống” của hệ thống độ cao trên bản đồ.

• Cách thể hiện: Được vẽ bằng nét liền, đậm hơn so với các đường khác.
• Đặc điểm: Trên các đường đồng mức cái thường được ghi rõ giá trị độ cao tương ứng (ví dụ: 100m, 200m, 300m).
• Mục đích: Giúp người đọc nhanh chóng xác định được độ cao tuyệt đối của một khu vực mà không cần đếm từng đường. Chúng là các mốc tham chiếu độ cao chính. Thông thường, cứ sau 4 đường đồng mức con sẽ có 1 đường đồng mức cái.

2. Đường đồng mức con (Intermediate Contours)

Đây là các đường đồng mức phổ biến nhất, lấp đầy khoảng trống giữa các đường đồng mức cái.

• Cách thể hiện: Được vẽ bằng nét liền, mảnh và không ghi giá trị độ cao trực tiếp trên đường.
• Đặc điểm: Chúng nằm giữa các đường đồng mức cái và tuân thủ đúng theo “khoảng cao đều” của bản đồ.
• Mục đích: Cung cấp thông tin chi tiết về sự thay đổi địa hình giữa các mốc độ cao chính. Để biết độ cao của một đường đồng mức con, bạn cần tìm đường đồng mức cái gần nhất và cộng hoặc trừ theo khoảng cao đều.

Ví dụ: Nếu bạn thấy một đường đồng mức cái ghi “100m” và khoảng cao đều của bản đồ là 20m, thì các đường đồng mức con tiếp theo sẽ có độ cao lần lượt là 120m, 140m, 160m, 180m, trước khi đến đường đồng mức cái tiếp theo là “200m”.

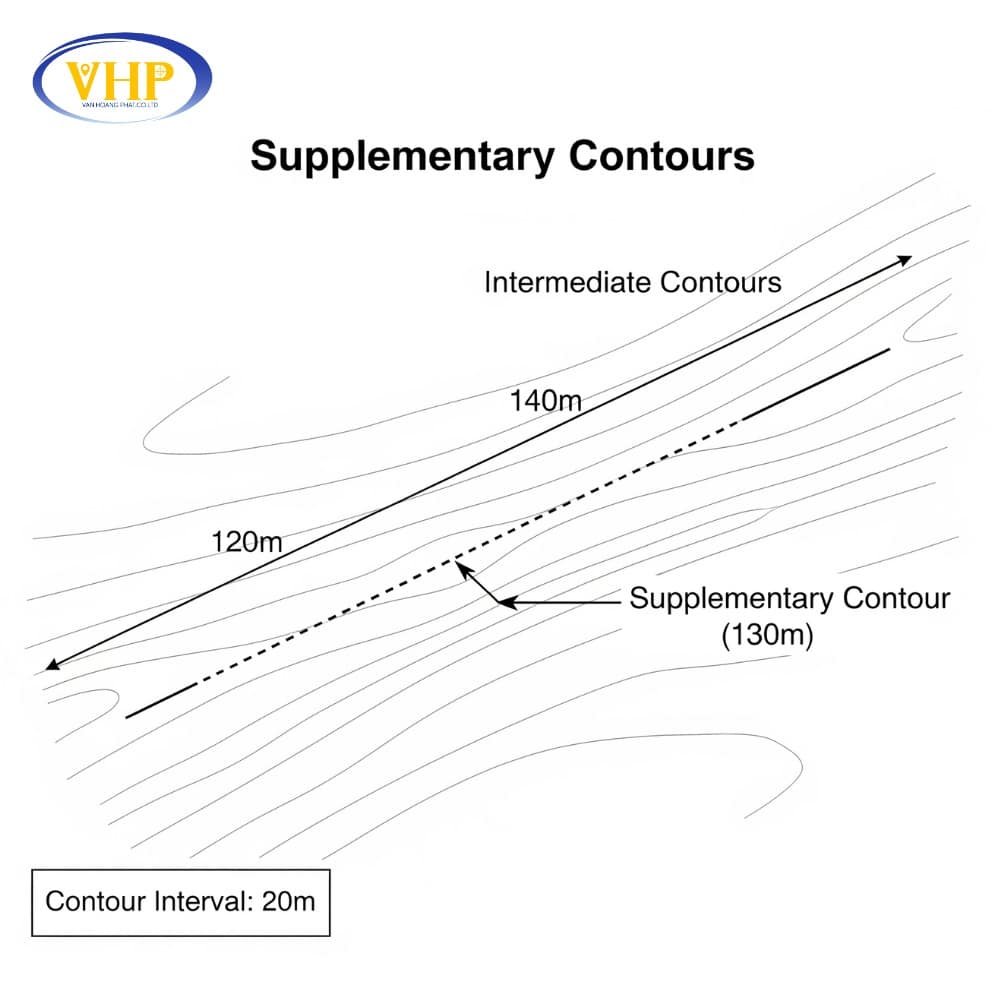

3. Đường đồng mức phụ (Supplementary Contours)

Loại đường này chỉ xuất hiện trong những trường hợp đặc biệt để bổ sung thông tin cho những khu vực địa hình quá bằng phẳng.

• Cách thể hiện: Thường được vẽ bằng nét đứt mảnh.
• Đặc điểm: Chúng không tuân theo khoảng cao đều cơ bản của bản đồ mà thường biểu thị một nửa (1/2) hoặc một phần tư (1/4) khoảng cao đều.
• Mục đích: Khi địa hình quá thoải, các đường đồng mức con và cái nằm rất xa nhau, không thể hiện được những gợn sóng nhỏ của địa hình. Đường đồng mức phụ được thêm vào để mô tả chi tiết hơn những thay đổi nhỏ về độ cao này, tránh bỏ sót thông tin.

4. Ứng dụng thực tế của đường đồng mức trong trắc địa

Nguyên lý cơ bản của đường đồng mức là chúng không bao giờ cắt nhau, và mỗi đường biểu thị một giá trị độ cao không đổi. Khoảng cách giữa các đường đồng mức liền kề được gọi là khoảng cao đều, giá trị này thường cố định trên một bản đồ nhưng có thể khác nhau tùy thuộc vào tỷ lệ bản đồ và độ chi tiết cần thiết. Dưới đây là 1 số ứng dụng thực tiễn về đường đồng mức trong trắc địa.

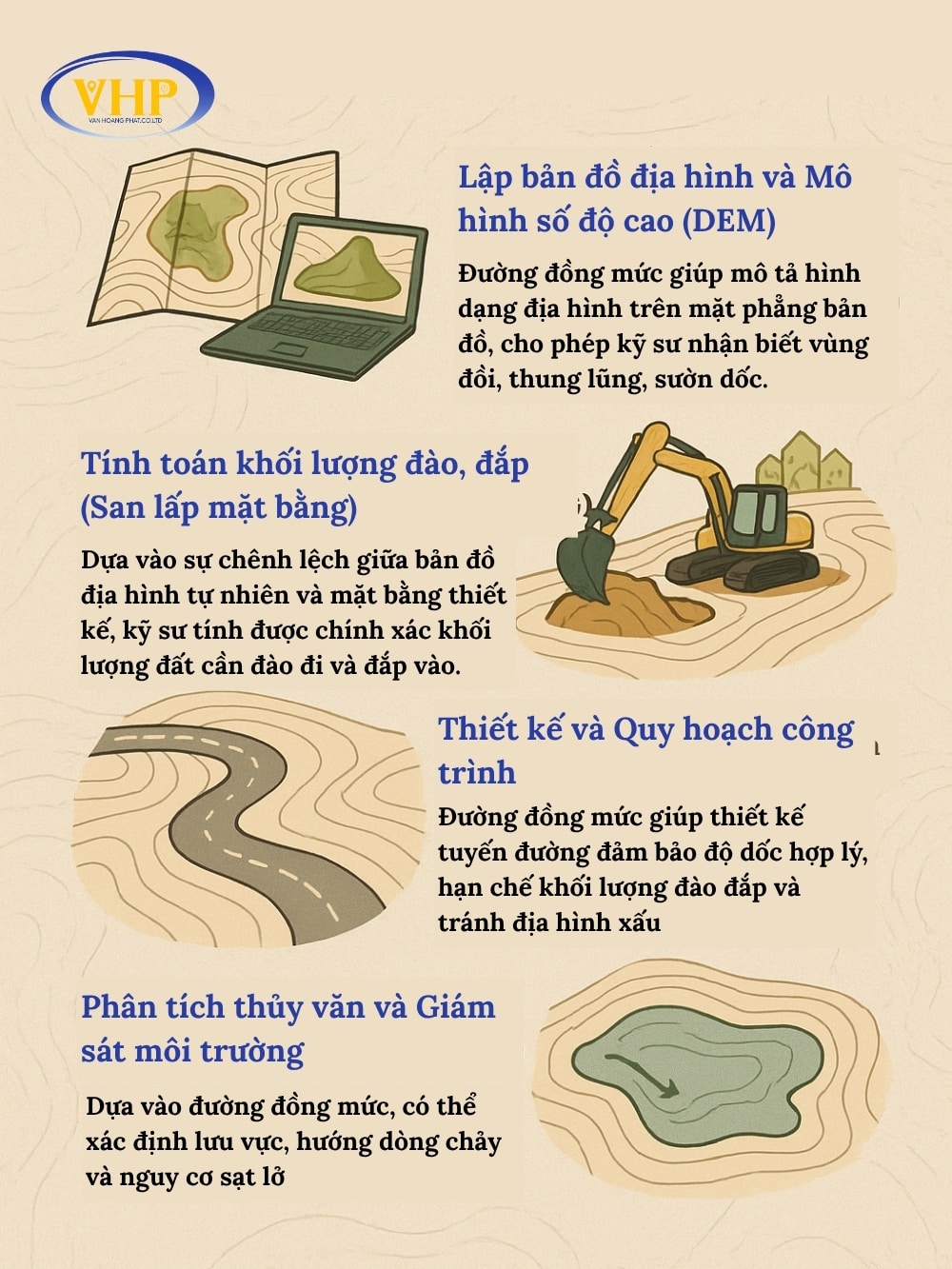

1. Lập bản đồ địa hình và Mô hình số độ cao (DEM)

Đường đồng mức giúp mô tả hình dạng địa hình trên mặt phẳng bản đồ, cho phép kỹ sư nhận biết vùng đồi, thung lũng, sườn dốc. Dữ liệu cao độ từ GPS RTK hoặc toàn đạc được xử lý bằng phần mềm (Civil 3D, Topo…) để tạo DEM – hỗ trợ mô phỏng 3D và phân tích địa hình trực quan.

2. Tính toán khối lượng đào, đắp (San lấp mặt bằng)

Dựa vào sự chênh lệch giữa bản đồ địa hình tự nhiên và mặt bằng thiết kế, kỹ sư tính được chính xác khối lượng đất cần đào đi và đắp vào. Việc này rất quan trọng trong lập dự toán, giảm lãng phí và tối ưu chi phí thi công.

3. Thiết kế và Quy hoạch công trình

Đường đồng mức giúp thiết kế tuyến đường đảm bảo độ dốc hợp lý, hạn chế khối lượng đào đắp và tránh địa hình xấu. Ngoài ra, còn hỗ trợ quy hoạch hệ thống thoát nước và bố trí công trình phù hợp địa hình trong các khu dân cư, khu công nghiệp.

4. Phân tích thủy văn và Giám sát môi trường

Dựa vào đường đồng mức, có thể xác định lưu vực, hướng dòng chảy và nguy cơ sạt lở. Thông tin này hỗ trợ thiết kế đập, hồ chứa, quản lý tài nguyên nước và lập phương án cảnh báo, di dời dân cư vùng nguy hiểm.

Tóm lại, trong trắc địa, đường đồng mức không chỉ đơn thuần là các đường biểu thị độ cao. Chúng là công cụ phân tích không gian mạnh mẽ, là nền tảng cho hầu hết mọi hoạt động từ khảo sát, thiết kế, thi công cho đến quản lý và quy hoạch tài nguyên.

5. Đường đồng mức được đo như thế nào?

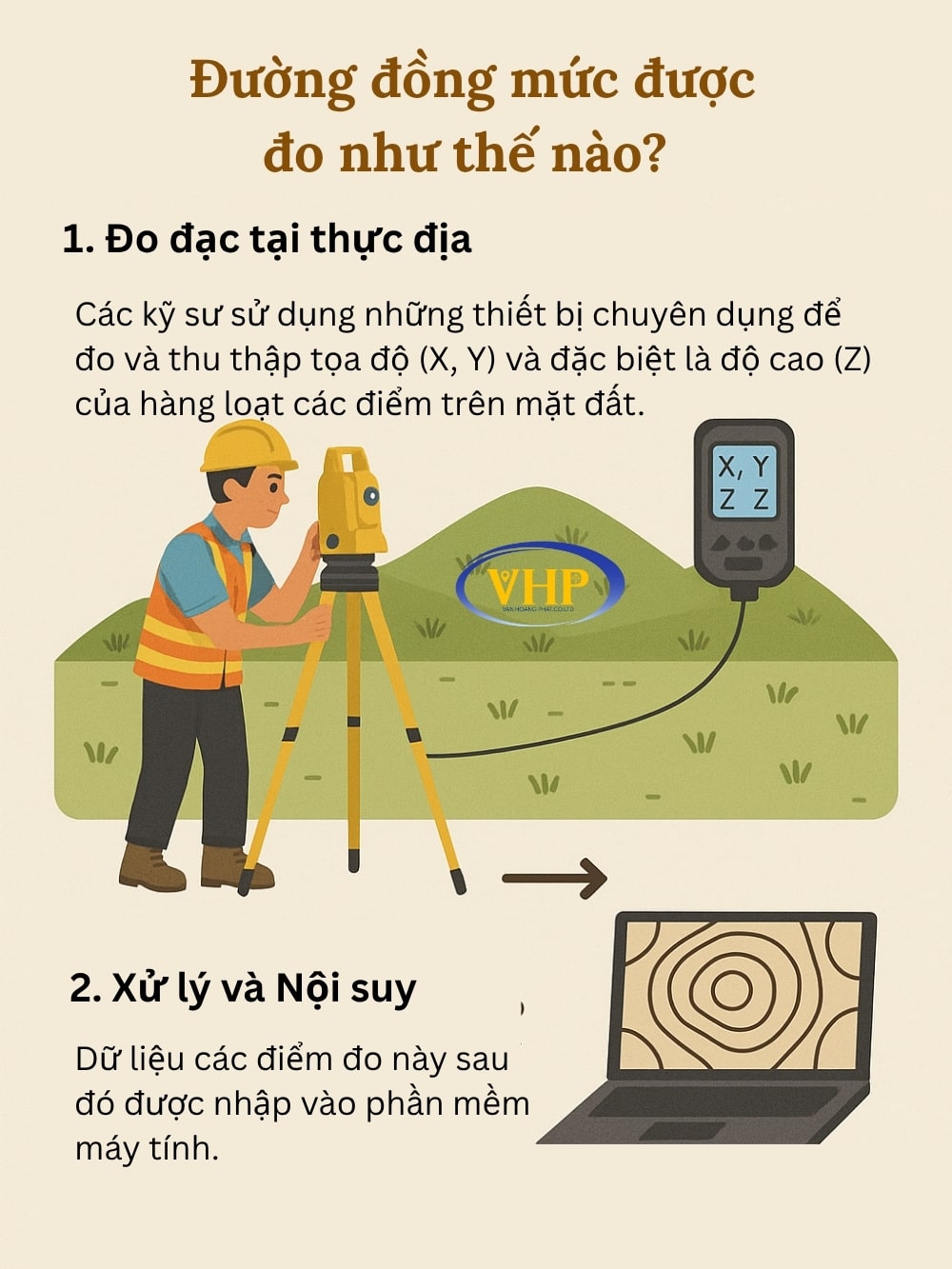

Thực tế, không có một thiết bị nào “đo trực tiếp” ra đường đồng mức cả. Thay vào đó, đường đồng mức là kết quả của một quy trình gồm 2 bước:

• Đo đạc tại thực địa: Các kỹ sư sử dụng những thiết bị chuyên dụng để đo và thu thập tọa độ (X, Y) và đặc biệt là độ cao (Z) của hàng loạt các điểm trên mặt đất.
• Xử lý và Nội suy: Dữ liệu các điểm đo này sau đó được nhập vào phần mềm máy tính. Phần mềm sẽ thực hiện “nội suy” – một phương pháp tính toán để ước tính và vẽ ra các đường cong nối những vị trí có cùng độ cao, từ đó tạo thành đường đồng mức.

Đây là những công cụ được sử dụng phổ biến nhất hiện nay nhờ tốc độ và độ chính xác vượt trội.

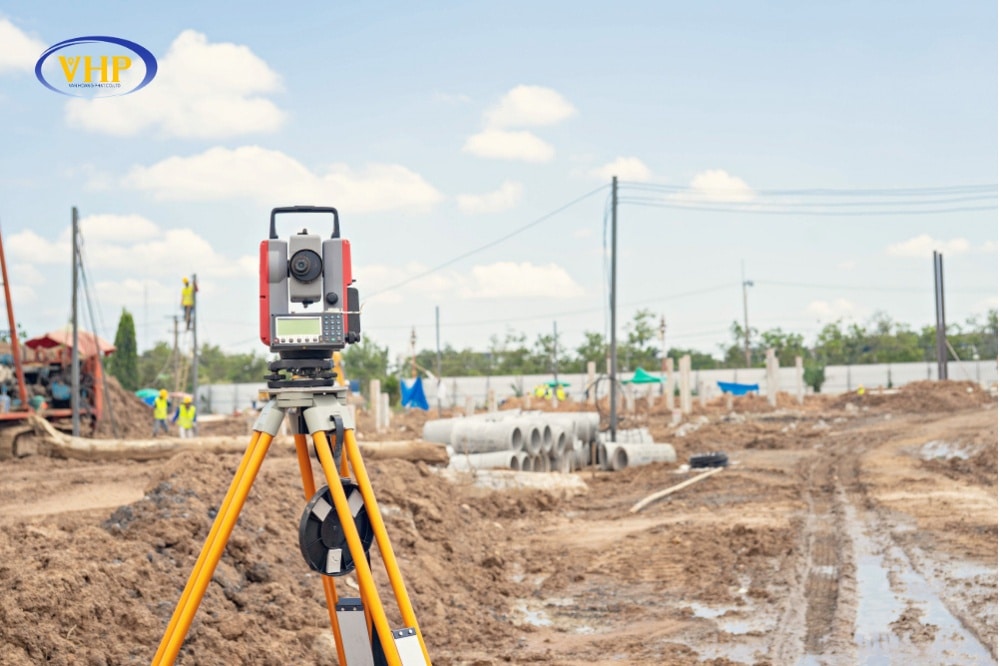

1. Máy Toàn đạc Điện tử (Total Station)

• Cách hoạt động: Kỹ sư sẽ đặt máy tại một điểm, ngắm đến một cây sào có gắn gương ở các vị trí cần đo. Máy sẽ bắn một tia laser (hoặc hồng ngoại) đến gương và tính toán ra tọa độ 3D (X, Y, Z) của điểm đặt gương đó.
• Ưu điểm: Độ chính xác rất cao, phù hợp cho các công trình xây dựng đòi hỏi sai số nhỏ.

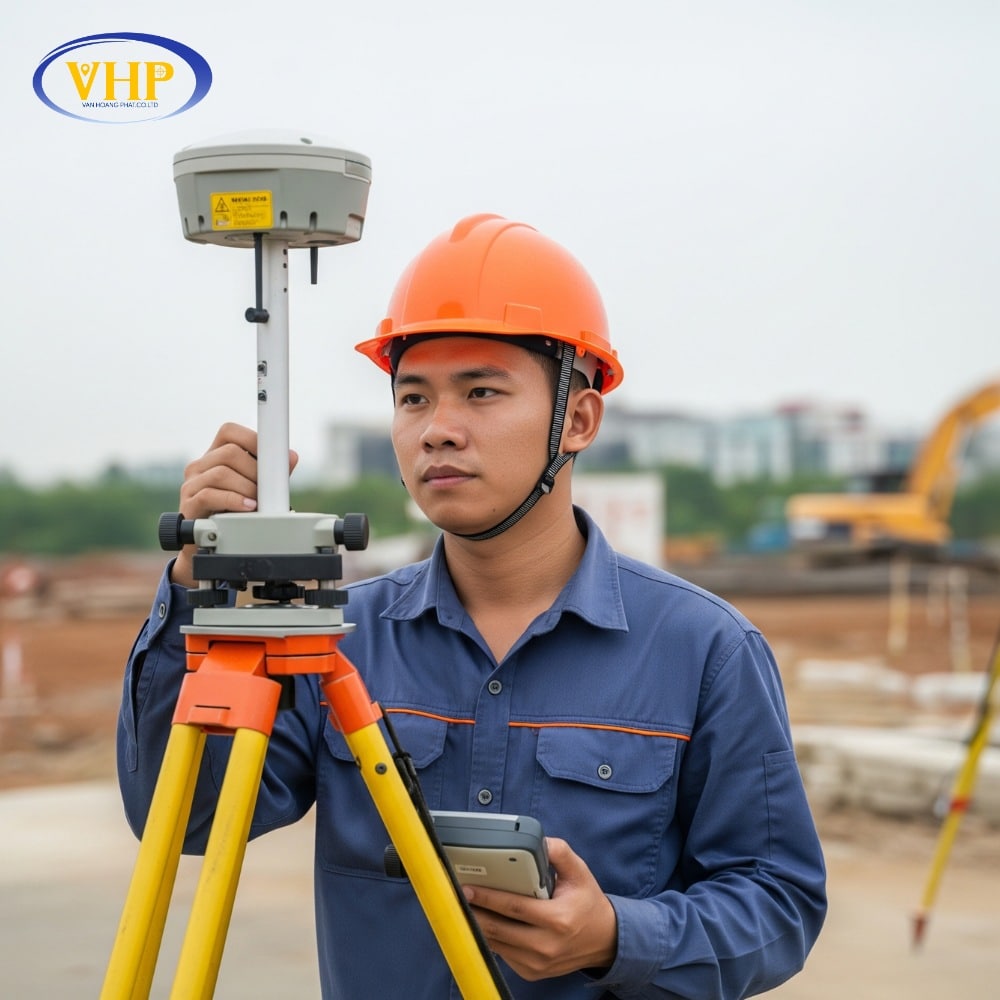

2. Hệ thống định vị vệ tinh GNSS RTK (GPS RTK)

• Cách hoạt động: Hệ thống bao gồm một trạm cố định (Base Station) và một thiết bị di động (Rover). Bằng cách thu tín hiệu từ vệ tinh và nhận dữ liệu hiệu chỉnh từ trạm Base, máy Rover có thể xác định tọa độ và độ cao của điểm đặt máy ngay lập tức.
• Ưu điểm: Tốc độ đo rất nhanh, hiệu quả cho việc khảo sát các khu vực rộng lớn, quang đãng.

3. Công nghệ Quét Laser 3D và Lidar (Thường gắn trên Drone/UAV)

• Cách hoạt động: Thiết bị Lidar (đặt dưới đất hoặc gắn trên máy bay không người lái – Drone) sẽ phát ra hàng trăm ngàn tia laser mỗi giây. Bằng cách đo thời gian các tia này phản xạ lại, nó sẽ tính toán và tái tạo lại mô hình 3D của địa hình với độ chi tiết đáng kinh ngạc.
• Ưu điểm: Siêu nhanh, hiệu quả cho các địa hình phức tạp, hiểm trở hoặc các dự án quy mô cực lớn.

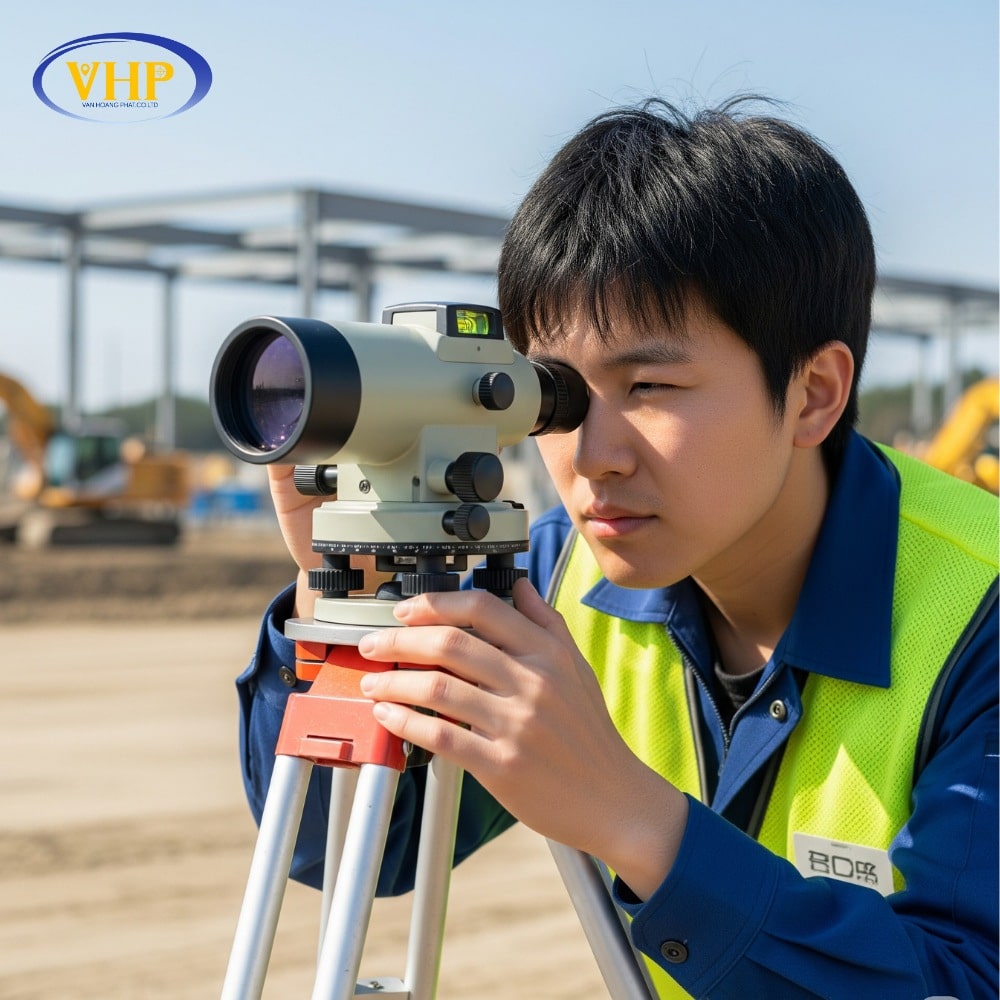

4. Máy Thủy bình (Automatic Level)

Cách hoạt động: Kỹ sư sẽ đọc các số trên một cây thước thẳng đứng gọi là “mia”. Bằng cách so sánh số đọc mia ở các vị trí khác nhau, họ sẽ tính được chênh cao một cách chính xác. Đây là phương pháp “đo cao hình học” cổ điển.

Tóm lại, để có được đường đồng mức, các kỹ sư phải dùng máy toàn đạc, máy GPS RTK, công nghệ Lidar hoặc máy thủy bình để thu thập dữ liệu về độ cao của các điểm, sau đó dùng phần mềm chuyên dụng (như AutoCAD Civil 3D, Topo…) để vẽ chúng ra.

6. Lưu ý quan trọng khi làm việc với đường đồng mức

• Kiểm tra khoảng cao đều: Thông số này quyết định độ dốc địa hình được thể hiện. Cần đọc rõ trong chú giải bản đồ trước khi phân tích.
• Lưu ý năm thành lập bản đồ: Địa hình thay đổi theo thời gian. Bản đồ cũ có thể không còn chính xác – nên ưu tiên dữ liệu cập nhật.
• Phân biệt đúng loại đường: Tránh nhầm lẫn đường đồng mức với đường ranh giới, đường giao thông… Hãy đối chiếu chú giải.
• Nhận diện đúng vùng trũng: Vùng trũng dễ bị nhầm với đỉnh đồi nếu không đọc trị số độ cao hoặc ký hiệu hachures hướng vào trong.
• Quy tắc chữ V: Chữ V ngược dòng là thung lũng; chữ U hoặc V xuôi dòng là sống núi – áp dụng khi phân tích dòng chảy và địa hình.
• Mật độ điểm đo hợp lý: Địa hình phức tạp cần đo dày hơn. Điểm đo là nền tảng cho độ chính xác của đường đồng mức.
• Sử dụng breaklines khi cần: Để thể hiện chính xác mép dốc, bờ kè, phần mềm cần được dẫn hướng bằng đường gãy – tránh nội suy trơn gây sai lệch.
• Kiểm tra và loại bỏ điểm đo lỗi: Dữ liệu sai sẽ tạo ra địa hình giả (núi/hố ảo). Cần kiểm tra và làm sạch số liệu trước khi nội suy.
• Hiểu rõ phương pháp nội suy: TIN hay các thuật toán khác sẽ cho kết quả hơi khác nhau. Người dùng kỹ thuật cần hiểu cách phần mềm tạo ra đường đồng mức.

Q&A

1. Làm thế nào để xác định độ dốc của địa hình (dốc đứng hay thoải) bằng cách nhìn vào đường đồng mức?

Đây là kỹ năng đọc bản đồ quan trọng nhất. Câu hỏi này liên quan đến nguyên tắc cốt lõi: đường đồng mức càng gần nhau thì địa hình càng dốc, và càng xa nhau thì địa hình càng thoải.

2. Đường đồng mức có bao giờ cắt nhau không?

Câu trả lời là không (ngoại trừ trường hợp cực kỳ hiếm gặp của một vách đá thẳng đứng hoặc hang động převis).

3. Làm thế nào để phân biệt đỉnh đồi và thung lũng (vùng trũng) trên bản đồ?

Đây là một thắc mắc phổ biến khi đọc bản đồ, liên quan đến việc đọc chỉ số độ cao (tăng dần vào trong là đồi, giảm dần là trũng) và nhận biết các ký hiệu đặc biệt như hachures (vạch nhỏ hướng vào vùng trũng).

4. “Quy tắc chữ V” của đường đồng mức là gì và nó giúp xác định điều gì?

Quy tắc này giúp người đọc nhanh chóng nhận ra các thung lũng, khe suối (đỉnh chữ V chỉ về thượng nguồn) và các sống núi (đỉnh chữ V hoặc U chỉ về phía dốc xuống).

Trong trắc địa và xây dựng, đường đồng mức không chỉ là công cụ thể hiện địa hình mà còn là nền tảng quan trọng để thiết kế, tính toán và quy hoạch chính xác. Việc hiểu rõ nguyên lý, ứng dụng và các lưu ý kỹ thuật khi làm việc với đường đồng mức sẽ giúp kỹ sư và nhà quy hoạch tối ưu hiệu quả công trình, giảm sai sót và nâng cao tính an toàn. Trong bối cảnh số hóa bản đồ và mô hình hóa địa hình ngày càng phổ biến, thành thạo công cụ này là một lợi thế lớn trong nghề nghiệp và thực tiễn.
