Cấu Tạo Của Máy Thủy Bình: Nguyên lý hoạt động và chức năng từng bộ phận chi tiết

Cấu tạo máy thủy bình là yếu tố quyết định đến độ chính xác và hiệu quả của quá trình đo đạc trong xây dựng, trắc địa hay khảo sát địa hình. Thiết bị này gồm nhiều bộ phận như ống kính, bọt thủy, ốc cân, bàn độ ngang… mỗi phần đảm nhiệm một chức năng riêng, phối hợp tạo nên đường ngắm nằm ngang chuẩn xác. Hiểu rõ cấu tạo máy thủy bình và nguyên lý hoạt động giúp người dùng sử dụng, hiệu chỉnh và bảo dưỡng thiết bị đúng cách, đảm bảo kết quả đo luôn ổn định và tin cậy.

1. Khái Quát Về Máy Thủy Bình

1.1. Định nghĩa

Máy thủy bình (còn gọi là máy thủy chuẩn) là một thiết bị đo đạc chuyên dụng trong ngành trắc địa và xây dựng, được dùng để xác định độ chênh cao giữa các điểm trên mặt đất hoặc truyền độ cao từ mốc này sang mốc khác.

Thiết bị này hoạt động dựa trên nguyên lý tạo ra tia ngắm nằm ngang tuyệt đối (hoặc gần như nằm ngang) nhằm đảm bảo các phép đo có độ chính xác cao. Hiểu định nghĩa sẽ giúp bạn nắm nhanh cấu tạo máy thủy bình và cách vận hành đúng.

Máy thủy bình là thiết bị dùng để đo độ chênh cao giữa các điểm trên mặt đất theo phương pháp đo cao hình học. Độ chính xác của máy phụ thuộc chủ yếu vào khả năng cân bằng của cụm cân bằng, độ nhạy bọt thủy tròn (bọt thủy dài nếu có) và độ phóng đại của kính vật — những yếu tố cấu thành nên cấu tạo máy thủy bình.

Máy thủy bình được phân loại theo đặc điểm cấu tạo, nguyên lý hoạt động và mục đích sử dụng của người dùng. Hiện nay, máy thủy bình được chia thành 3 loại là: Máy thủy bình tự động (chiếm 70% thị phần); Máy thủy bình điện tử (chiếm 20%); Máy thủy bình laser (chiếm 10%).

1.2. Chức năng chính của máy thủy bình:

• Xác định độ cao hình học giữa các điểm trên công trình hoặc địa hình.
• Dùng trong thi công công trình: san lấp mặt bằng, thi công đường sá, cầu cống, nhà xưởng, hạ tầng kỹ thuật…
• Dùng trong trắc địa bản đồ, đo đạc địa hình hoặc kiểm tra độ lún, độ nghiêng của công trình. Những chức năng này chỉ phát huy tối đa khi cấu tạo máy thủy bình được hiệu chỉnh đúng chuẩn.

1.3. Tầm quan trọng của máy thủy bình:

Máy thủy bình là thiết bị không thể thiếu trong các công trình xây dựng, bởi độ cao và độ phẳng là hai yếu tố cơ bản quyết định đến chất lượng, độ bền và tính thẩm mỹ của công trình.

Việc sử dụng máy giúp:

• Nâng cao độ chính xác của số liệu đo.
• Tiết kiệm thời gian và nhân lực so với phương pháp thủ công.
• Đảm bảo tính đồng nhất của cao độ trong toàn bộ dự án. Tất cả xuất phát từ cấu tạo máy thủy bình ổn định và dễ kiểm soát ngoài hiện trường.

2. Phân loại máy thủy bình

Dựa trên nguyên lý hoạt động và cấu tạo, máy thủy bình được chia thành hai loại chính — phần dưới sẽ nhấn vào cấu tạo máy thủy bình của từng loại để bạn dễ chọn.

2.1. Máy thủy bình tự động (máy thủy chuẩn quang học)

Đây là loại máy phổ biến nhất hiện nay trong các công trình xây dựng dân dụng và công nghiệp.

Máy sử dụng hệ thống ống kính quang học kết hợp với bộ phận bù nghiêng tự động (con lắc hoặc lăng kính) để tạo ra tia ngắm nằm ngang.

Đặc điểm:

• Cấu tạo đơn giản, dễ sử dụng.
• Bộ bù nghiêng tự động giúp duy trì tia ngắm nằm ngang, ngay cả khi máy bị lệch nhẹ.
• Độ chính xác cao (thường sai số từ 0.7 mm đến 2 mm trên 1 km đo khép kín).
• Phù hợp cho các công trình xây dựng cơ bản, đo cao độ địa hình, kiểm tra san lấp.

Ví dụ các model thông dụng:

• Topcon AT-B series
• Nikon AX series
• Leica NA series
• Sokkia B series

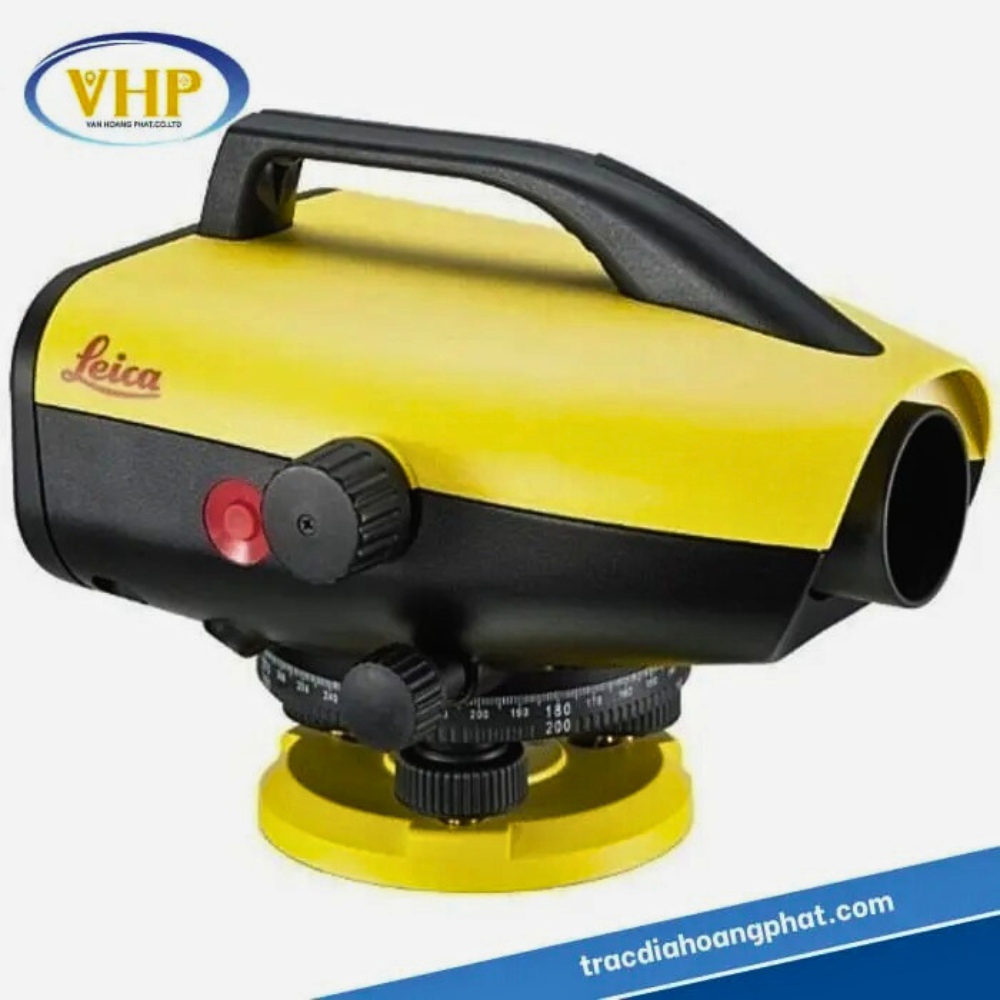

2.2. Máy thủy bình điện tử (máy thủy chuẩn kỹ thuật số)

Đây là loại máy hiện đại hơn, ứng dụng công nghệ xử lý tín hiệu số và cảm biến điện tử để đo đạc tự động, giảm thiểu sai số do con người.

Đặc điểm:

• Sử dụng thước mã vạch (Invar bar code staff) thay cho mia thủy bình thông thường.
• Máy tự động đọc và ghi dữ liệu qua cảm biến quang học, hiển thị kết quả trực tiếp trên màn hình LCD.
• Có thể lưu trữ dữ liệu đo, xuất dữ liệu qua cổng USB hoặc kết nối phần mềm trắc địa.
• Độ chính xác rất cao (có thể đạt đến ±0.3 mm/km).
• Phù hợp cho các công trình yêu cầu độ chính xác cao, như cầu đường cao tốc, đường sắt, đập thủy điện, sân bay…

Ví dụ các model phổ biến:

• Leica DNA03, DNA10
• Topcon DL-502
• Trimble DiNi series
• Sokkia SDL30

→ Đây là dòng máy có cấu tạo máy thủy bình phức tạp nhưng cho độ chính xác rất cao, ±0.3 mm/km.

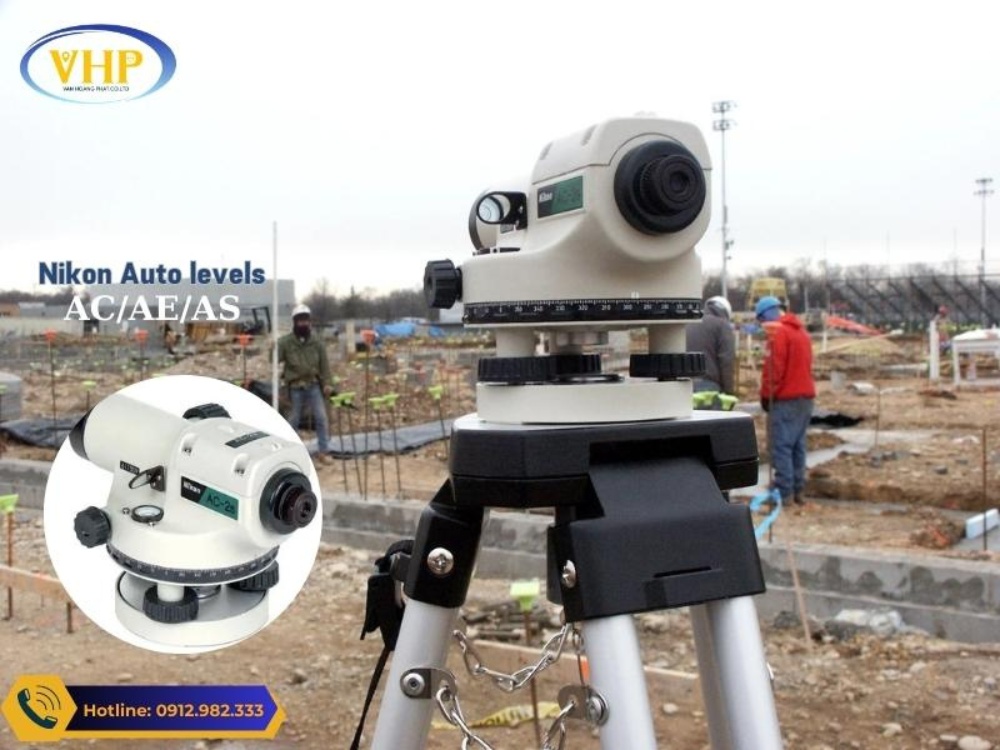

3. Cấu Tạo và Chức Năng Các Bộ Phận Của Máy Thủy Bình Tự Động

Cấu tạo một máy thủy bình thông thường được chia là hai phần chính: Phần một là khung trục định hình và các chi tiết phụ trợ. Phần hai là toàn bộ hệ lăng kính và cụm cân bằng tự động. Phần này đi sâu vào cấu tạo máy thủy bình để bạn tự tin thao tác.

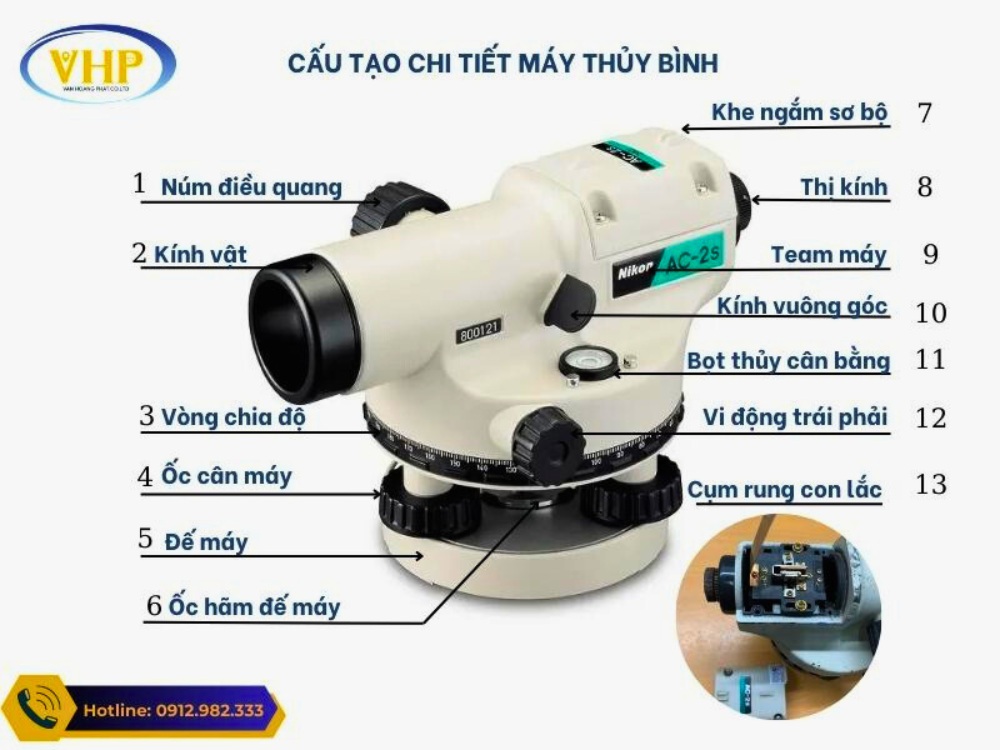

3.1 Cấu Tạo Khung Trục Máy Thủy Bình Tự Động: Chức Năng, Tác Dụng Của Từng Chi Tiết

• Khung máy thường thiết kế dạng ống tròn với khung trục bằng thép, chắc chắn, bền bỉ. Thân vỏ máy được sơn lớp sơn tính điện giúp máy bền đẹp với thời gian.
• Đế máy với thiết kế dạng phẳng và hơi hõm phù hợp cho chân có bề mặt phẳng và bề mặt hình cầu.
• Ốc vi động ngang 360º giúp người dùng nhanh chóng bắt mục tiêu cần đo.
• Núm điều quang với bánh răng để vi chỉnh kính điều quang giúp bắt nét mục tiêu ở các vị trí khác nhau.
• Bọt thủy tròn (một số máy thủy bình có bọt thủy dài): thường là dạng bọt tròn với thiết kế dạng bọt khí rất nhạy (thủy ngân), giúp duy trì trạng thái cân bằng cho máy thủy bình. Độ chính xác cho phép của một bọt thủy tròn thông thường là: 8″/2mm.
• Các ốc cân có tác dụng để điều chỉnh sự cân bằng của bọt thủy tròn của máy. giúp máy đạt trạng thái cân bằng theo một mătj phẳng ngang
• Vòng tròn chia độ cho phép bạn xác định bất cứ góc mở nào từ 0º đến 360º
• Khe ngắm (đầu ruồi) ngắm sơ bộ: Giúp việc bắt tiêu sơ bộ dễ dàng.

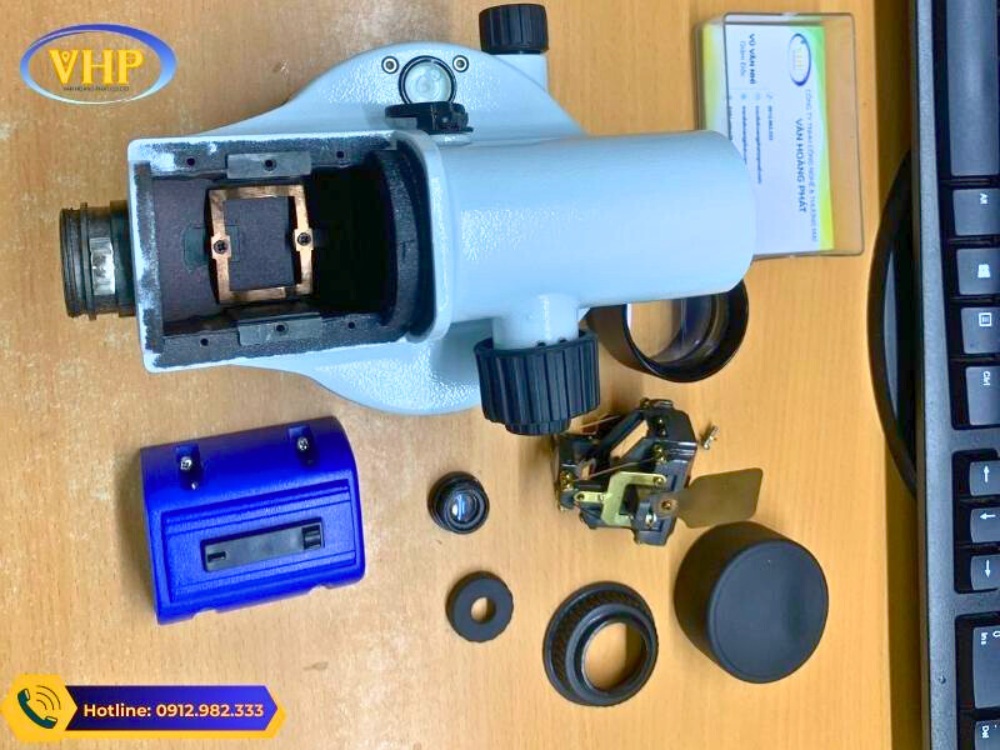

3.2. Cấu Tạo Hệ Thống Ống Kính Và Hệ Thống Cân Bằng Con Lắc:

Cấu tạo của hệ thống ống kính máy thủy bình tự động tính từ trước về sau theo hướng ngắm bao gồm:

• Đầu tiên là lớp Vật kính (kính vật): đây cũng là lớp kính khuếch đại ảnh cho máy thủy bình. Một số mức phóng đại phổ biến của máy thủy bình hiện nay: 20X, 24X, 26X, 28X, 30X, 32X.
• Tiếp theo là kính điều quang: đây là phần kính giúp điều chỉnh độ nét ảnh của mục tiêu ở các khoảng cách gần hay xa. Kính điều quang thiết kế dạng ống tròn có gắn thanh răng để điều chỉnh và trợt trong ống của máy.
• Ống kính: Là bộ phận trung gian nối giữa vật kính và thị kính, có nhiệm vụ truyền và hội tụ tia sáng. → Độ dài ống kính ảnh hưởng đến khả năng phóng đại và khoảng cách ngắm của máy.
• Tiếp đến là một lớp kính lọc ánh sáng: chức năng là lọc và điều chỉnh ánh sáng trước khi truyền đến cụm con lắc.
• Bộ phận cân bằng con lắc: Đây là “trái tim” của cấu tạo máy thủy bình, dạng treo 4 dây kim loại/sợi carbon; gồm khối kính đảo ảnh đối xứng và đĩa kính phản chiếu (mâm sáng) để khúc xạ; chuyển ảnh ngược → ảnh thuận.
• Kính chữ thập: Sau khi luồng ánh sáng đi qua hệ thống kính của cụm cân bằng, nó được truyền qua kính chữ thập (kính chỉ).
• Kính mắt: Cuối cùng là qua lớp kính mắt (thị kính) trước khi tới mắt người dụng.

3.3. Các chi tiết phụ trợ khác

• Thân máy: Thường được làm bằng hợp kim nhôm cao cấp, có khả năng chống va đập, chịu thời tiết tốt. → Bên ngoài được sơn tĩnh điện giúp tăng độ bền và hạn chế trầy xước.
• Hệ thống thấu kính chống tia UV: Ở các dòng máy Nikon, vật liệu thấu kính được phủ lớp chống tán xạ, chống bụi và chống mốc, giúp hình ảnh rõ nét ngay cả trong điều kiện ánh sáng yếu. → Đây là ưu điểm nổi bật giúp Nikon duy trì độ chính xác ổn định trong môi trường ngoài trời khắc nghiệt.

Những nâng cấp này hoàn thiện cấu tạo máy thủy bình cho môi trường thi công ngoài trời.

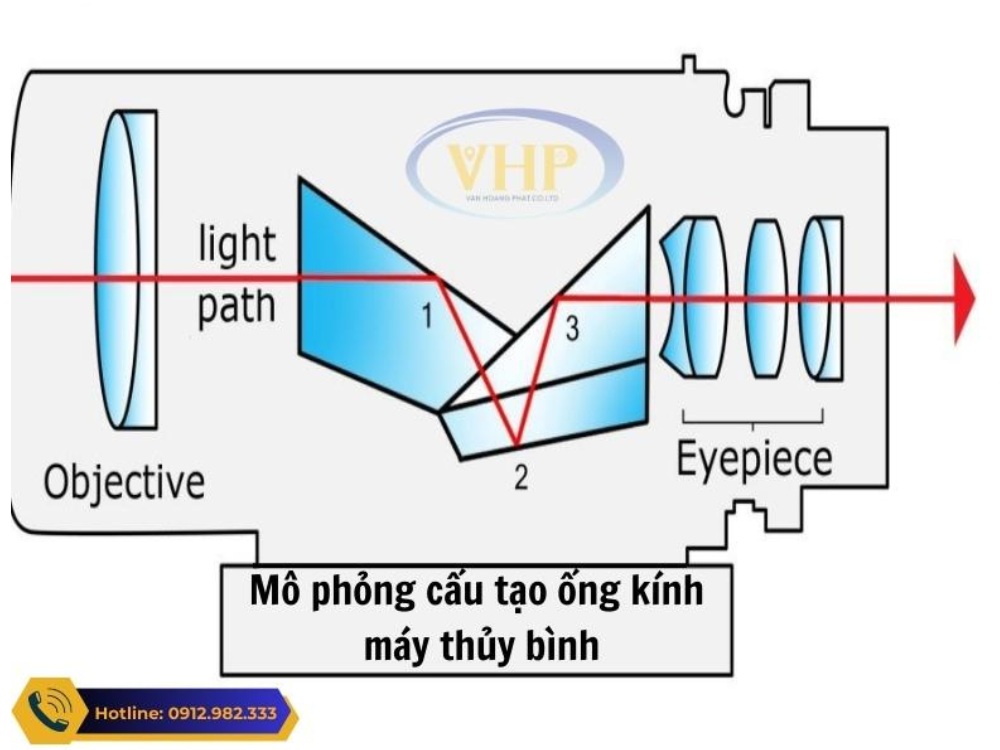

3.4. Nguyên lý của đường đi ánh sáng

Trong máy thủy bình, đường đi của ánh sáng đóng vai trò trung tâm trong việc hình thành hình ảnh mia và đảm bảo độ chính xác của phép đo. Khi người đo hướng máy về mục tiêu, tia sáng phản xạ từ thước mia (hoặc vật thể cần đo) đi qua hệ thống thấu kính của máy, được hội tụ, truyền dẫn và đảo chiều trước khi đến mắt người quan sát.

• Ánh sáng phản xạ từ mia đi vào kính vật (vật kính) của máy. Tại đây, ảnh thu được ban đầu là ảnh ngược (trên – dưới, trái – phải).
• Sau đó, tia sáng được truyền qua cụm lăng kính đảo ảnh, có nhiệm vụ biến ảnh ngược thành ảnh thuận, giúp người quan sát nhìn thấy hình ảnh đúng chiều thực tế của mia.
• Cụm cân bằng tự động dạng treo (gồm gương hoặc lăng kính treo) có chức năng tự điều chỉnh đường ngắm nằm ngang, đảm bảo tia sáng truyền đi theo mặt phẳng ngang tuyệt đối – ngay cả khi thân máy hơi nghiêng.
• Cuối cùng, tia sáng đi qua hệ thống kính chỉ chữ thập (dây chữ thập) – đây là nơi người đo canh đường ngắm chính xác, trước khi hình ảnh được truyền đến kính mắt (thị kính).

Nhờ nguyên lý truyền dẫn và đảo chiều này, máy thủy bình giúp hình ảnh quan sát qua ống kính rõ nét, đúng chiều và chính xác về vị trí, đồng thời đảm bảo tia ngắm luôn nằm ngang tuyệt đối để phục vụ phép đo chênh cao.

4. Ứng Dụng Của Máy Thủy Bình Trong Đo Đạc

Máy thủy bình có ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau như xây dựng, địa chất, khảo sát địa hình, giao thông… Nó được sử dụng để xác định độ chênh lệch cao độ giữa các điểm, xác định đường thẳng, đo độ nghiêng và độ cao của các bề mặt khác nhau.

Trong xây dựng

• Xác định và truyền cao độ mốc công trình.
• Kiểm tra độ phẳng, độ nghiêng, độ lún của nền móng, sàn, cột.
• Dùng khi thi công hạ tầng kỹ thuật như đường ống, cống rãnh, nền đường.

Trong khảo sát – trắc địa

• Đo cao độ địa hình, lập bản đồ địa hình và quy hoạch.
• Thiết lập lưới cao độ làm cơ sở cho các phép đo khác.
• Dùng trong đo bình sai độ cao của các công trình lớn.

Trong giao thông – hạ tầng

• Định cao độ, độ dốc mặt đường, cầu, sân bay.
• Kiểm tra độ chênh cao giữa các vị trí trong thi công.

Trong địa chất – thủy văn

• Quan trắc mực nước, độ lún và chuyển vị của đập, hồ chứa, khu vực khai thác.
• Phục vụ nghiên cứu biến đổi địa hình và ổn định công trình.

5. Lưu Ý Khi Sử Dụng Máy Thủy Bình

Bất kỳ một chi tiết nào cấu thành lên một chiếc máy thủy bình đều rất quan trọng. Khi một chi tiết gặp trục trặc, hỏng hóc thì đều ảnh hưởng đến chất lượng và ảnh hưởng đến việc sử dụng của máy. Chúng tôi khuyến cáo người dùng cần sử dụng, bảo quản máy cẩn thận. Tránh làm rơi đổ máy sẽ gây ra hỏng hóc và chất lượng của máy.

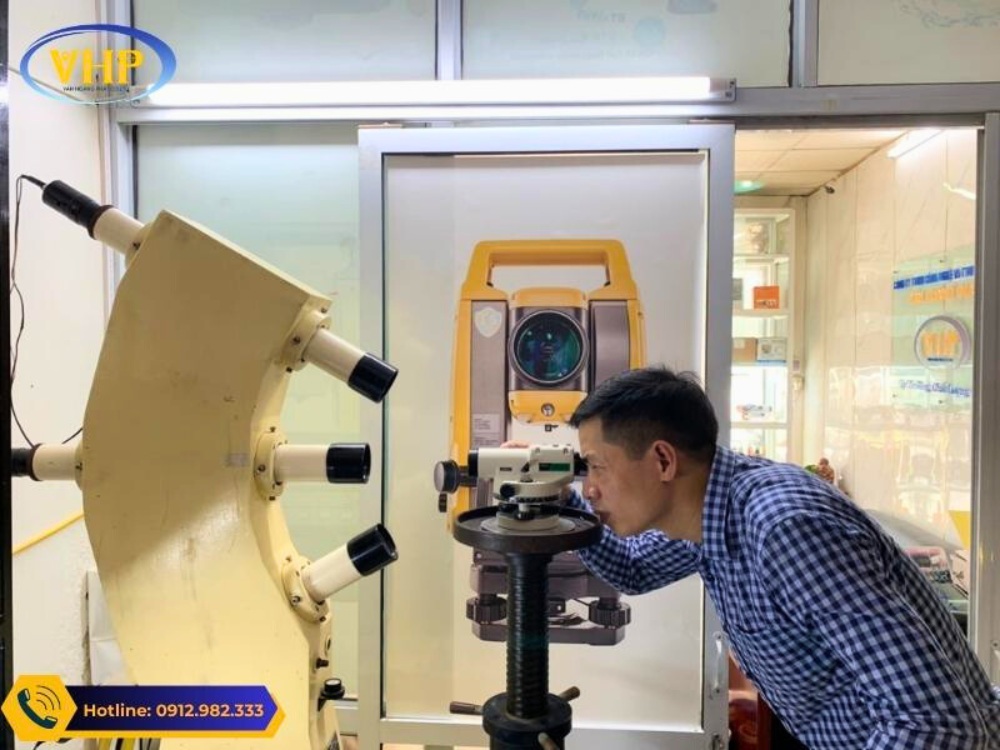

Định kỳ mang máy đến trung tâm kiểm định/sửa chữa chuyên nghiệp để bảo dưỡng; giúp ống kính sáng và duy trì độ chính xác, đúng với thiết kế cấu tạo máy thủy bình ban đầu.

• Bảo quản cẩn thận: Mọi chi tiết của máy đều quan trọng. Tránh rơi, va đập hoặc để máy bị ẩm ướt, vì có thể làm lệch trục ngắm hoặc hỏng hệ thống quang học.
• Khi sử dụng:
  • Đặt máy vững chắc trên chân máy và kiểm tra cân bằng trước khi đo.
  • Không tự ý tháo rời các bộ phận của máy.
  • Tránh để máy dưới ánh nắng hoặc mưa trong thời gian dài.
• Sau khi sử dụng:
  • Lau sạch bụi, nước và cất vào hộp bảo vệ có chống sốc.
  • Giữ máy ở nơi khô ráo, thoáng mát.
• Bảo dưỡng định kỳ: Mang máy đến trung tâm kiểm định hoặc sửa chữa chuyên nghiệp để hiệu chỉnh và vệ sinh quang học. Việc này giúp duy trì độ chính xác và kéo dài tuổi thọ của thiết bị.

6. Kết luận

Máy thủy bình là công cụ quan trọng trong đo chênh lệch cao độ giữa các điểm. Với sự phức tạp về cấu tạo máy thủy bình và chức năng, người dùng cần kiến thức kỹ thuật để vận hành chính xác. Hy vọng qua bài viết này, bạn hiểu rõ hơn về cấu tạo máy thủy bình, từ đó sử dụng hiệu quả trong công việc.
