Cách đọc Mia Máy Thủy Bình từ A–Z: Giải thích đơn giản – 1 Lần Nói Hết

Nếu mới bắt đầu học đo cao độ và tìm hiểu cách đọc mia máy thủy bình hoặc còn bỡ ngỡ khi nhìn thấy mia với vô số vạch chia, chữ E, số đỏ trắng rối mắt, thì bài viết này chính là “cẩm nang chi tiết từ A–Z” dành cho bạn.

Chúng tôi sẽ hướng dẫn từng bước cụ thể, dễ hiểu nhất – từ khái niệm mia, cách dựng và cách đọc mia máy thủy bình chuẩn, đến cách đọc chỉ số, tính chênh cao, khoảng cách và xử lý lỗi thường gặp.

1. Giới thiệu về Mia Máy Thủy Bình

1.1. Định nghĩa và Vai trò của Mia trong đo đạc

Mia máy thủy bình (thường gọi tắt là mia thủy chuẩn) là một loại thước đo độ cao chuyên dụng được sử dụng cùng với máy thủy bình (Level) trong các công tác đo cao độ, truyền cao độ, san nền và trắc địa công trình.

Mia thường được chế tạo bằng nhôm, gỗ hoặc hợp kim invar, có độ cứng và độ ổn định cao. Trên thân mia được in các vạch chia màu đỏ – trắng xen kẽ và các con số lớn nhỏ khác nhau thể hiện đơn vị đo mét (m), xentimét (cm) hoặc milimét (mm).

Các vạch chia này giúp người quan sát qua máy thủy bình có thể đọc chính xác giá trị độ cao của điểm đo. Mỗi đoạn màu (đen – trắng hoặc đỏ – trắng) thường tương ứng với 1 cm hoặc 10 mm, tùy loại mia và cấp chính xác của công tác trắc địa.

1.2. Chức năng chính của Mia máy thủy bình

Mia có vai trò quan trọng và không thể thay thế trong các phép đo bằng máy thủy bình:

• Đo và truyền cao độ giữa hai điểm: Đây là ứng dụng phổ biến nhất, giúp xác định độ chênh cao (Δh) của địa hình, nền móng hoặc công trình.
• Đo khoảng cách từ máy đến mia: Khi đọc được chỉ trên (a) và chỉ dưới (b), ta có thể tính ra khoảng cách ngang giữa máy và mia bằng công thức:

D = (a-b) x 100

• Đo góc và xác định độ nghiêng địa hình (khi kết hợp với các thiết bị quang học khác).
• Đo kiểm tra độ lún công trình trong các giai đoạn thi công dài hạn.

Tóm lại, mia là “mắt đo” của máy thủy bình – nếu đọc mia sai, mọi kết quả tính toán phía sau đều sai theo.

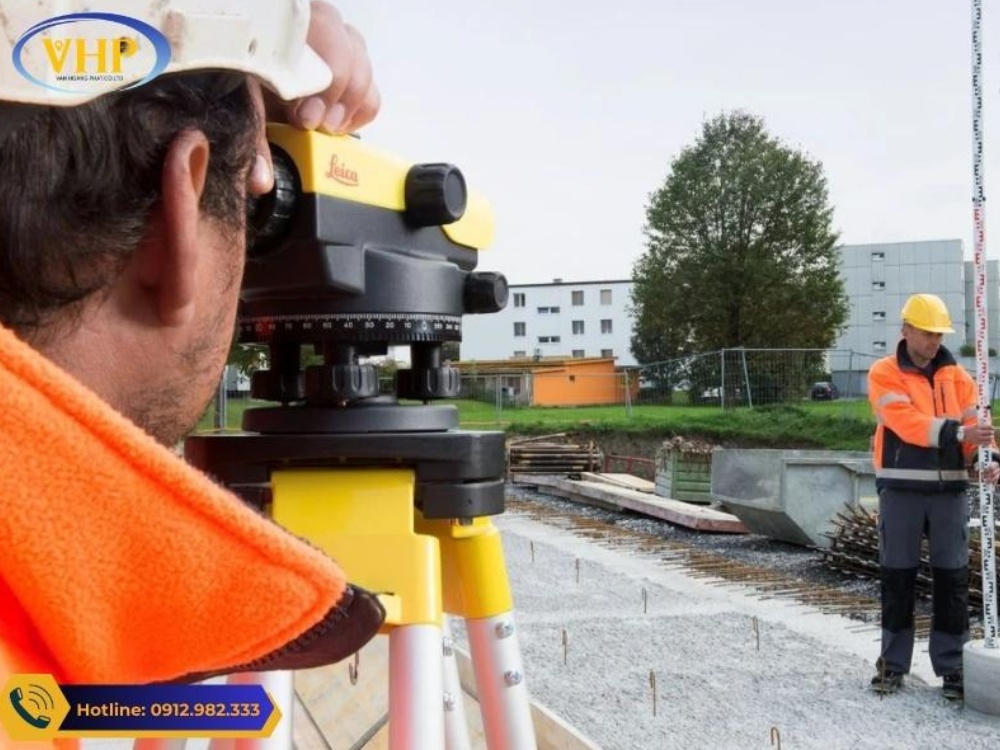

1.3. Vì sao cần biết cách đọc mia chính xác?

Việc nắm vững kỹ năng đọc mia là yêu cầu bắt buộc với kỹ sư trắc địa, sinh viên ngành xây dựng, hay bất kỳ ai sử dụng máy thủy bình.

Nếu chỉ biết vận hành máy mà không hiểu cách đọc mia máy thủy bình:

• Dễ bị sai lệch kết quả đo cao độ;
• Không thể xác định chính xác chênh cao giữa các điểm;
• Khó kiểm tra, hiệu chỉnh sai số thực tế.

Do đó, đọc mia chính xác là nền tảng để đảm bảo độ tin cậy của toàn bộ quá trình đo đạc và thi công.

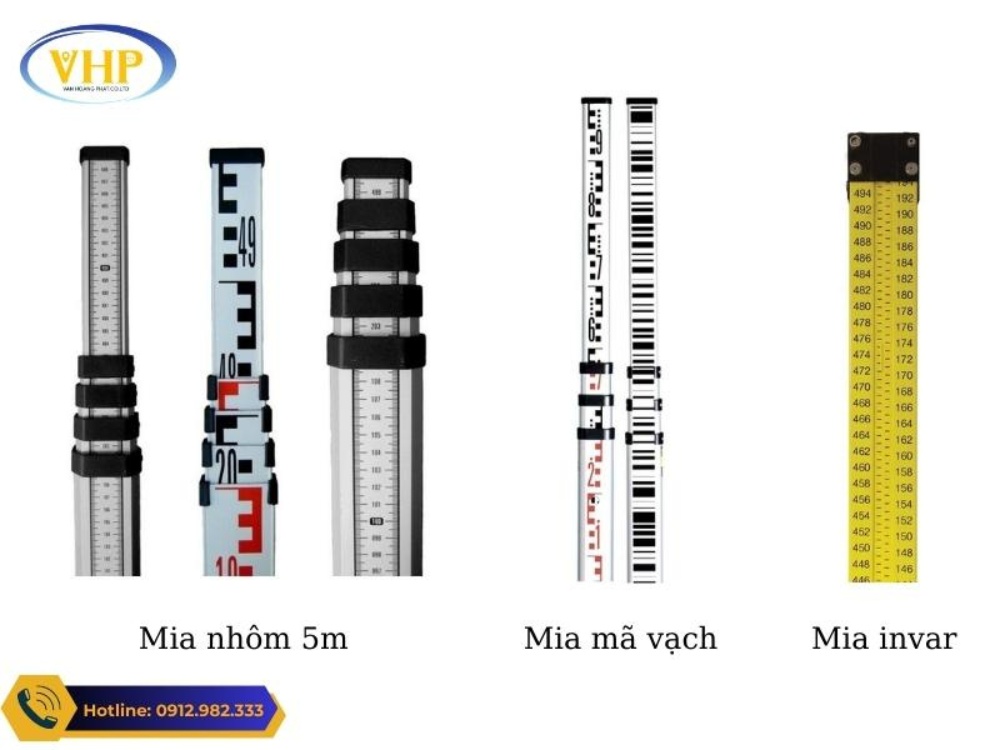

2. Phân loại Mia theo cấp độ chính xác và ứng dụng

Mia hay còn còn gọi là thước chuẩn nó là một đoạn thẳng cấu tạo bằng gỗ, mê ka, bằng thép lá hoặc bằng hợp kim nhôm. Trên đó nó được khắc vạch bằng sơn chuyên dụng và đánh số một cách chính xác gần như tuyệt đối. thông thường Mia gồm có 2 mặt trước và sau, mặt trước được khắc vạch mm đều nhau theo thứ tự số đọc tăng dần theo chiều từ dưới lên trên.

Mặt sau của mia được khắc dạng chữ E đối ngược nối liền nhau được chia làm khoảng đen và khoảng trắng cách nhau 10mm (1cm).

Ngoài ra, Mia thủy bình còn có loại thiết kế dạng mã vạch phản quang chuyên dùng để đo với máy thủy bình điện tử. Mia gỗ chuyên dụng dùng cho các máy đo nún.

2.1. Mia nhôm hoặc gỗ (Mia thông dụng)

Đặc điểm:

• Là loại mia cơ học truyền thống, thường làm bằng nhôm rút hoặc gỗ nhẹ.
• Có các đoạn nối trượt, có thể rút dài 3 m – 5 m.
• Trên mặt mia in vạch đỏ, đen, trắng xen kẽ, đọc trực tiếp bằng mắt qua ống kính.

Ứng dụng:

• Dùng cho các công tác đo thủy chuẩn hạng III trở xuống hoặc trong thi công san lấp, đo cao độ xây dựng thông thường.
• Phù hợp cho người học nghề, kỹ sư công trường, và đơn vị thi công dân dụng.

Ví dụ:

• Mia nhôm Bosch GR 500 – chiều dài 5 m, chia vạch mm.
• Mia Leica GRZ 4m – dùng phổ biến trong công tác đo cao, san nền, kiểm tra độ phẳng sàn bê tông.

2.2. Mia mã vạch (Barcode Staff)

Đặc điểm:

• Bề mặt mia được in vạch mã (barcode) đặc biệt, thay cho vạch số thông thường.
• Dành riêng cho máy thủy bình điện tử hoặc máy toàn đạc có chức năng đo mã vạch.
• Chiều dài phổ biến: 2 m (mia invar 1 đoạn).

Ưu điểm:

• Máy tự động đọc mã vạch, tính toán và hiển thị ngay kết quả cao độ – giúp loại bỏ sai số do con người đọc nhầm.
• Độ chính xác cao, rất phù hợp cho đo cao độ kỹ thuật số.

Ứng dụng:

• Dùng trong đo đạc công trình hiện đại, đo lún tự động, hoặc kiểm tra độ phẳng sàn công nghiệp.

2.3. Mia Invar (Mia chính xác cao)

Đặc điểm:

• Bề mặt mia được in vạch mã (barcode) đặc biệt, thay cho vạch số thông thường.
• Dành riêng cho máy thủy bình điện tử hoặc máy toàn đạc có chức năng đo mã vạch.
• Chiều dài phổ biến: 2 m (mia invar 1 đoạn).

Ưu điểm:

• Máy tự động đọc mã vạch, tính toán và hiển thị ngay kết quả cao độ – giúp loại bỏ sai số do con người đọc nhầm.
• Độ chính xác cao, rất phù hợp cho đo cao độ kỹ thuật số.

Ứng dụng:

• Dùng trong đo đạc công trình hiện đại, đo lún tự động, hoặc kiểm tra độ phẳng sàn công nghiệp

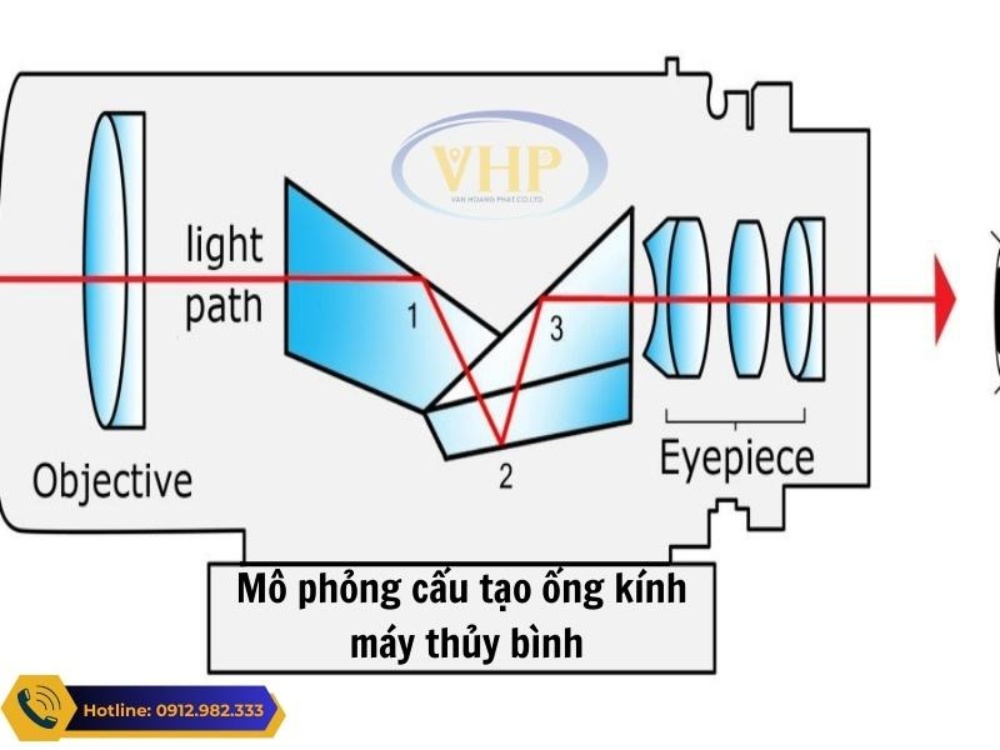

3. Làm thế nào để một máy thủy bình tự động có thể đo và cho ra kết quả?

Để một máy thủy bình tự động có thể đo và cho ra kết quả về các giá trị như: Cao độ điểm, chênh cao giữa hai hay nhiều điểm hay khoảng cách từ máy đến điểm cần đo, mấu chốt là ở chi tiết kính chỉ của máy và khả năng điều quang bắt nét mục tiêu của máy. Điều này hiện đúng cho tất cả các máy thủy bình tự động của các hãng hiện nay như: Nikon, Topcon, Leica, Sokkia, Pentax, Trimble…

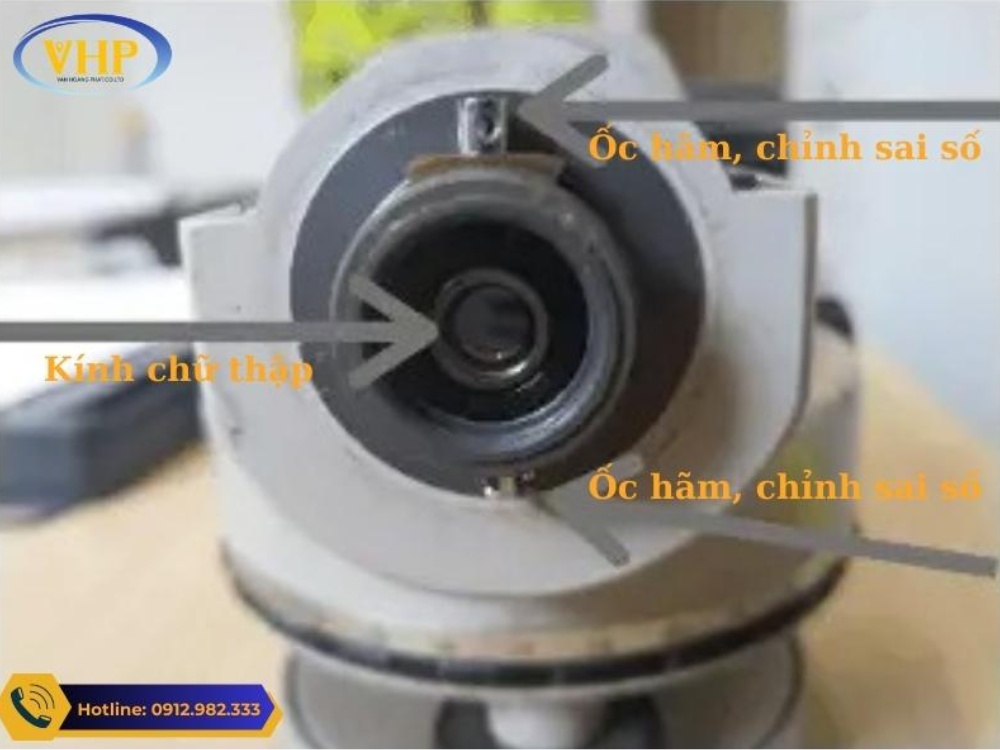

Cấu tạo đặc biệt của kính chữ thập: Chính là thước ngắm chính xác đến mục tiêu điểm cần đo. Kính chỉ của máy thủy bình hay còn được gọi là kính chữ thập, tên tiếng anh là: cross thread (aiming cross)

Nó là một lăng kính thường gồm 2 lớp ép lại với nhau, chính giữa 2 lớp lăng kính được khắc 2 đường chỉ dài (dây chỉ ngang và dây chỉ đứng) vuông góc nhau ta gọi là dây chỉ chữ thập.

Thêm vào đó là 2 vạch chỉ ngắn bằng nhau nằm cắt đối xứng qua dây chỉ ngang dài. Kính chỉ thập được gắn cố định bằng keo hoặc bằng roăng với khung tròn và được cố định với khung máy bằng 2 vít trí có tác dụng cố định và điều chỉ sai số cho máy

Ngoài cùng là kính mắt (Mắt kính): dùng để điều chỉnh tiêu cự và độ nét của dây chỉ thập theo mắt người dùng

Thông qua việc ngắm và điều quang bắt ảnh, người đo sẽ biết chính xác máy đang ngắm tới mục tiêu (hoặc thước mia) ở điểm cắt nào.

Từ đó người dùng sẽ biết đươc chiều cao của điểm đo, tạo ta mặt phẳng ngang hoặc ứng dụng tính toán ra khoảng cách từ máy đến với vị trí cần đo (vị trí dặt thước mia). Đây là cơ sở của cách đọc mia máy thủy bình

4. Hướng dẫn cầm và dựng Mia máy thủy bình chuẩn xác

4.1. Tầm quan trọng của việc dựng mia đúng kỹ thuật

Trong phép đo cao độ bằng máy thủy bình, ngoài việc cân bằng máy chính xác, thì dựng mia thẳng đứng là yếu tố quyết định đến độ tin cậy của kết quả. Nó ảnh hưởng trực tiếp đến cách đọc mia máy thủy bình.

Ảnh hưởng của việc dựng mia sai

Nếu mia nghiêng về trước, sau hoặc sang hai bên, giá trị đọc được qua ống kính sẽ nhỏ hơn thực tế, khiến kết quả tính chênh cao bị sai lệch.

• Sai lệch càng lớn khi khoảng cách từ máy đến mia càng xa.
• Chỉ cần mia nghiêng 1° có thể gây sai số vài milimét, đủ để làm sai toàn bộ tuyến đo.

Dựng mia thẳng – yếu tố quyết định độ chính xác

Một mia được dựng chuẩn xác phải đảm bảo:

• Đứng vuông góc với mặt đất (thẳng đứng tuyệt đối).
• Giữ ổn định trong suốt quá trình ngắm đọc.
• Không rung, không di chuyển, không xê dịch khi gió thổi hoặc khi người ngắm điều chỉnh máy.

Chỉ khi mia được dựng đúng, chỉ giữa, chỉ trên, chỉ dưới mới phản ánh giá trị độ cao thật của điểm đo.

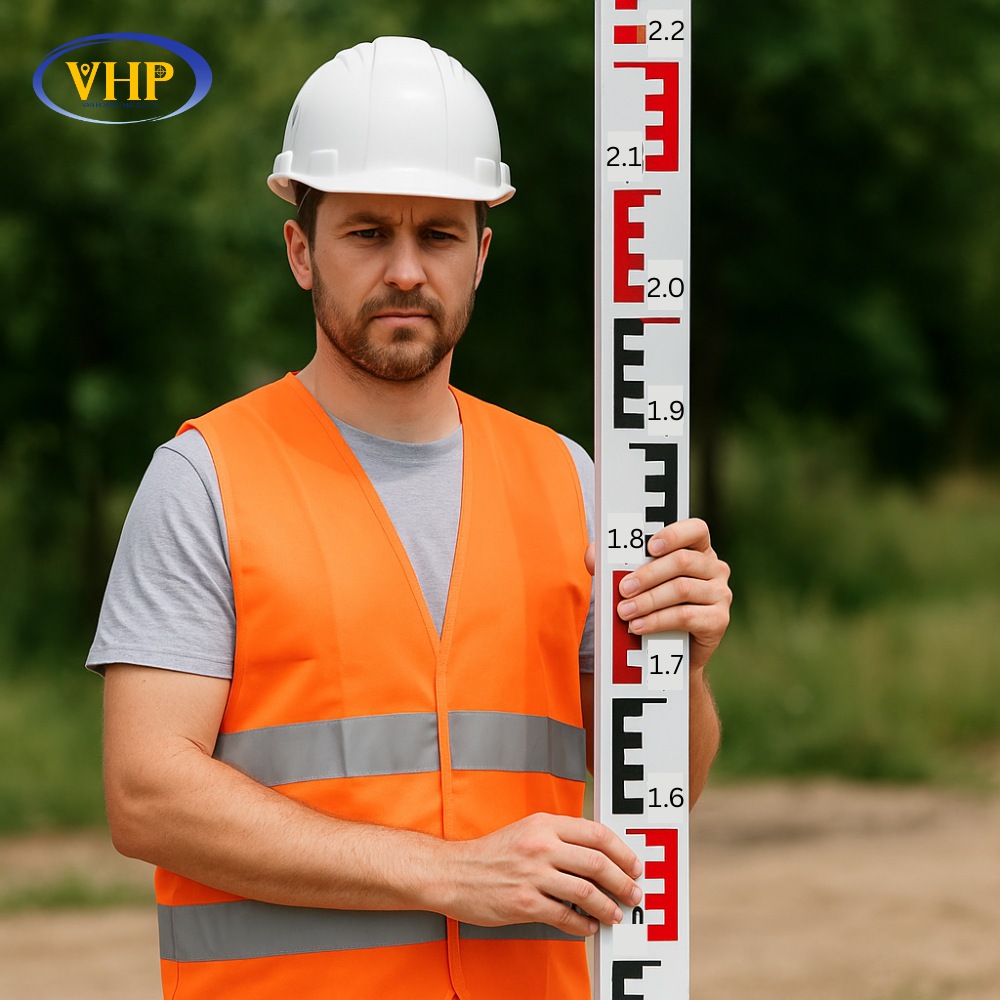

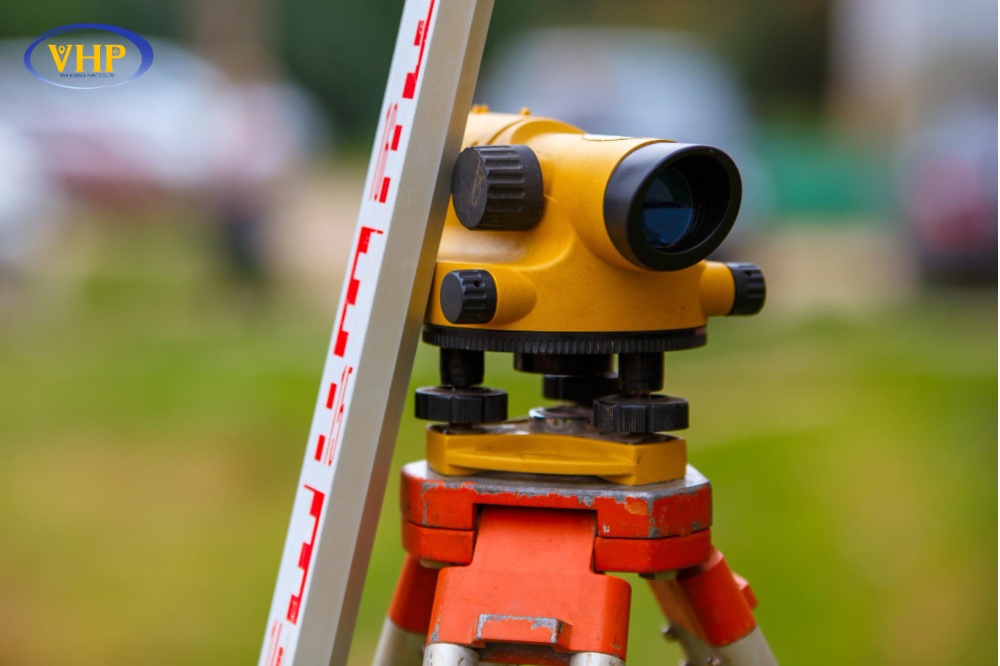

4.2. Cách dựng mia máy thủy bình chuẩn xác

Để dựng mia chính xác, người cầm mia cần tuân thủ đúng kỹ thuật sau:

Chuẩn bị trước khi dựng

• Kiểm tra các đoạn rút của mia (đối với mia nhôm rút): đảm bảo các khớp khóa đã khít và chắc chắn.
• Quan sát địa hình điểm đặt mia: bề mặt đất phải phẳng, chắc; tránh đặt trên bùn mềm hoặc đất không ổn định.
• Nếu cần, dùng đế mia hoặc chốt định vị để cố định chân mia.

Căn chỉnh độ thẳng của mia

Có hai cách chính để đảm bảo mia thẳng đứng:

Cách 1: Dựng mia bằng mắt (theo máy ngắm)

• Người giữ mia đứng cách điểm đặt mia khoảng 0.5 – 1 bước chân, giữ mia thẳng bằng cảm quan.
• Người vận hành máy ngắm qua ống kính và ra hiệu “nghiêng tới – nghiêng lui” cho tới khi vạch đọc ổn định nhất, tức là mia thẳng đứng.

Cách 2: Dựng mia bằng bọt thủy mini (hiệu quả cao hơn)

• Gắn bọt thủy tròn nhỏ (bubble level) lên thân mia, thường đặt ở gần giữa hoặc đầu mia.
• Khi dựng, điều chỉnh sao cho bọt khí nằm đúng giữa vòng tròn, khi đó mia đã thẳng đứng tuyệt đối.
• Phương pháp này giúp đảm bảo độ chính xác cao, đặc biệt trong các tuyến đo dài hoặc đo hạng cao.

Mẹo nhỏ: Khi cầm mia, tay nên giữ ở giữa thân mia để dễ điều khiển thăng bằng và giảm rung lắc.

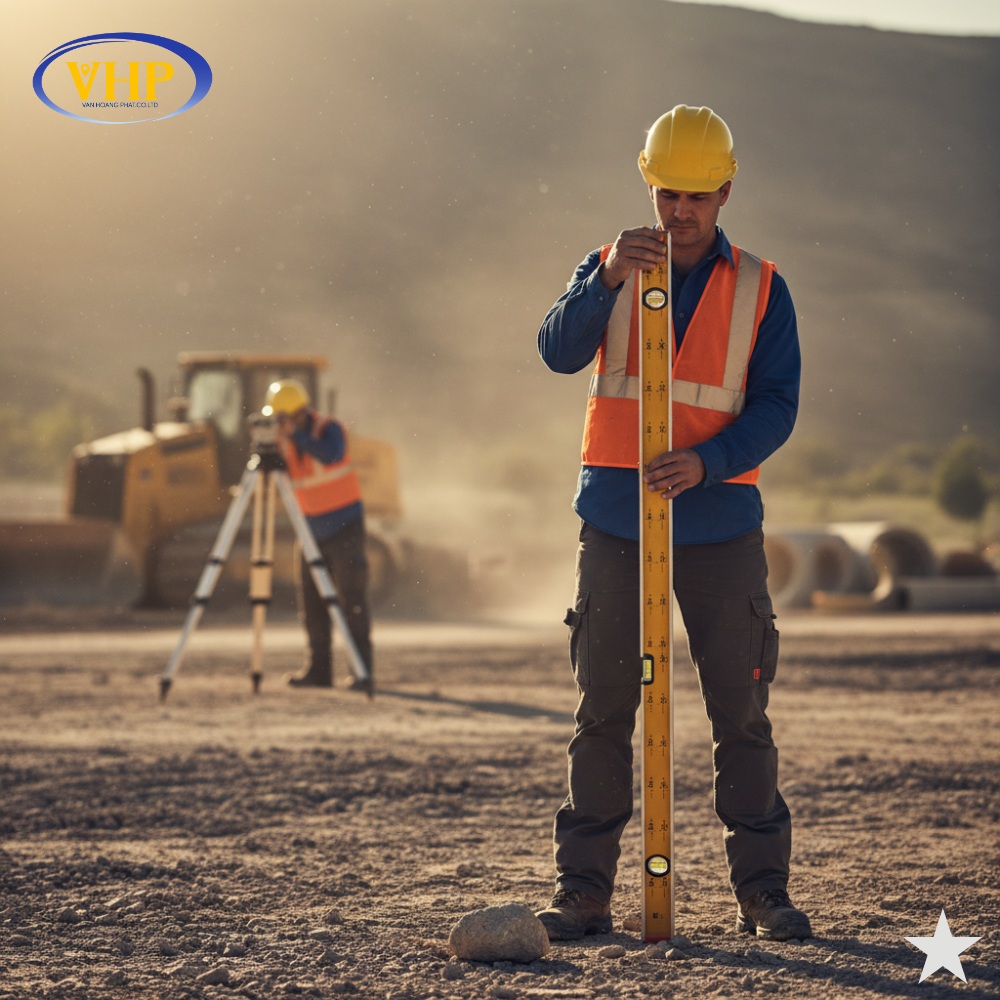

4.3. Giữ mia cố định trong quá trình đọc

• Sau khi máy đã ngắm đúng vào mia, người giữ mia phải đứng yên tuyệt đối.
• Không thay đổi vị trí tay, không xoay người, và giữ mia vuông góc với mặt đất cho đến khi người ngắm đọc xong chỉ số.
• Tránh trường hợp gió mạnh hoặc va chạm làm mia rung → nên giữ chắc và ổn định.

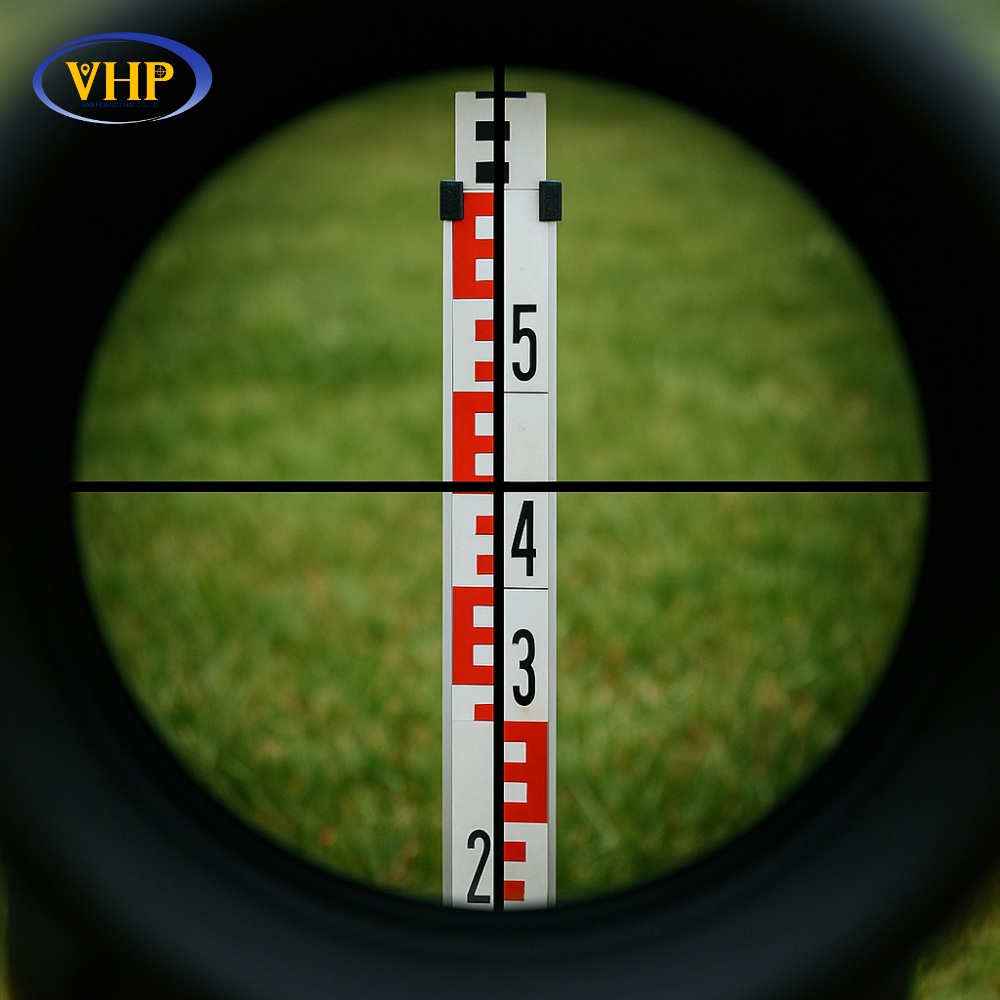

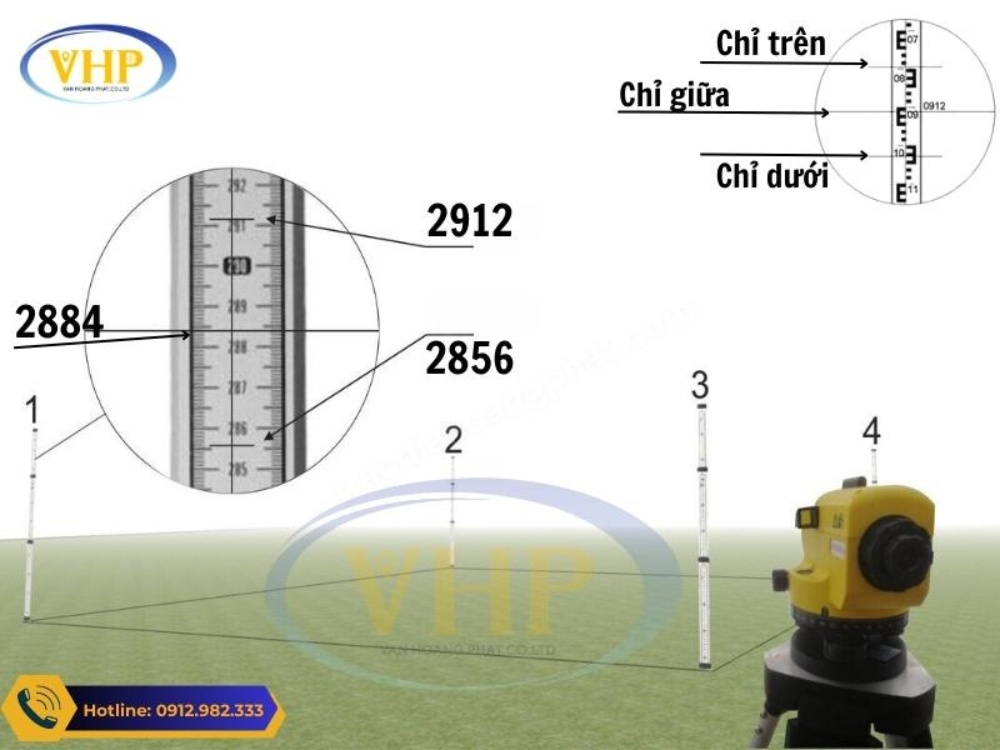

5. Cơ sở đọc chỉ số trên Mia (Lưới chữ thập)

Cấu tạo lưới chữ thập

Để đọc được số trên mia, cần hiểu về lưới chữ thập trong ống kính của máy thủy bình.

Lưới này gồm 3 đường ngang:

• Dây trên (a)
• Dây giữa (m)
• Dây dưới (b)

Khi ngắm qua ống kính, ba đường này sẽ cắt thân mia, giúp đọc chính xác độ cao và khoảng cách.

Quy tắc đọc cơ bản

• Khi đo, chỉ giữa (m) là giá trị chính dùng để tính cao độ.
• Nếu muốn kiểm tra độ chính xác cao hơn, có thể đọc cả ba chỉ số (a, m, b).
• Thông thường, các kỹ sư chỉ cần đọc chỉ giữa khi làm việc trong điều kiện thông thường.

Công thức tính chỉ giữa (dây giữa)

• Trong trường hợp đọc được chỉ trên và chỉ dưới, có thể kiểm tra lại chỉ giữa bằng công thức:

m = (a + b) / 2

Nói đơn giản:

• Dây giữa dùng để tính cao độ,
• Dây trên và dây dưới giúp kiểm tra sai số và tính khoảng cách.

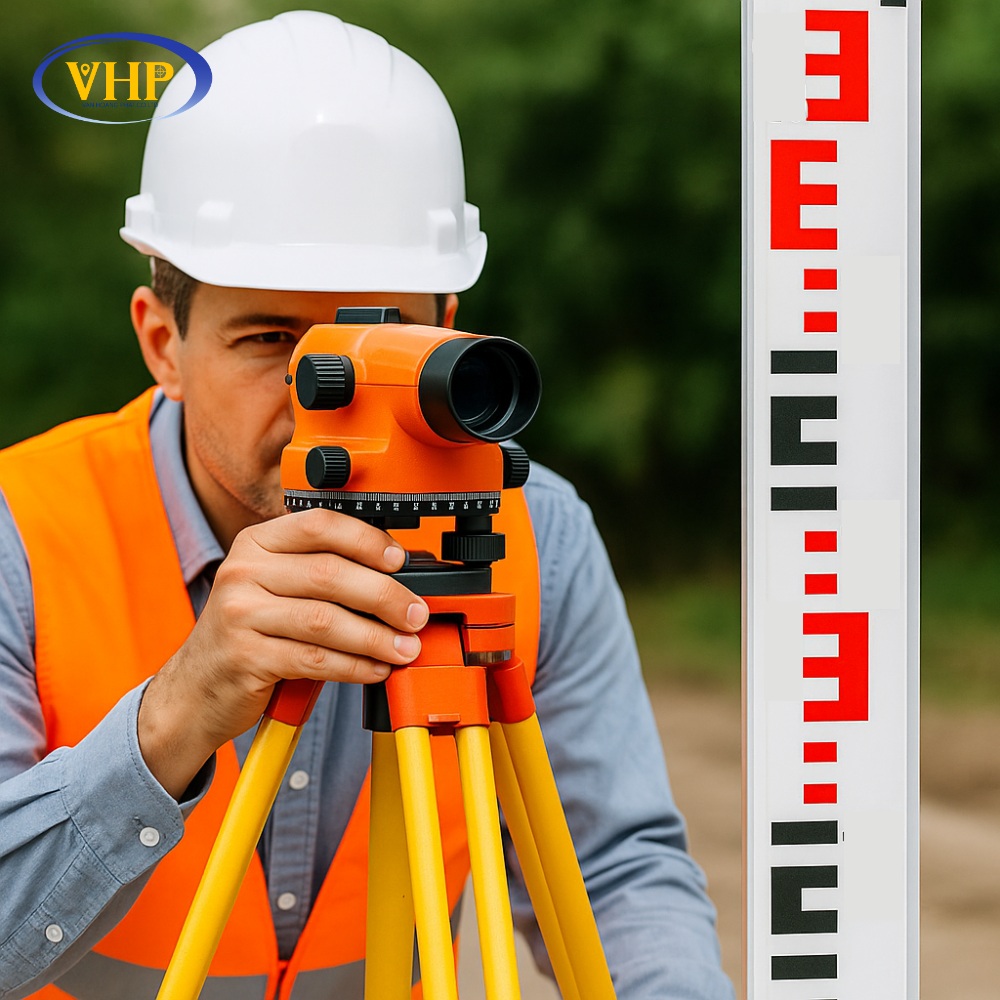

6. Hướng Dẫn Cách Đọc Mia Bằng Máy Thủy Bình:

Chi tiết cách đọc mia máy thủy bình được thực hiện như sau:

• Đặt trạm máy và cân bằng.
• Bố trí vị trí đặt mia thẳng tại vị trí cần đo.
• Điều chỉnh nét dây chỉ thập, sau đó điều quang bắt nét ảnh của mia.
• Đọc kết quả đo được và ghi vào sổ nhật ký.

6.1. Cách Đọc Mia Bằng Máy Thủy Bình để tính Cao độ (Độ chênh cao)

Máy thủy bình tự động được sử dụng chính cho việc đo cao độ và chênh cao giữa hai hay nhiều điểm. Dưới đây là cách đo độ chênh lệch cao độ (chênh cao) giữa hai điểm A và B bằng máy thủy bình:

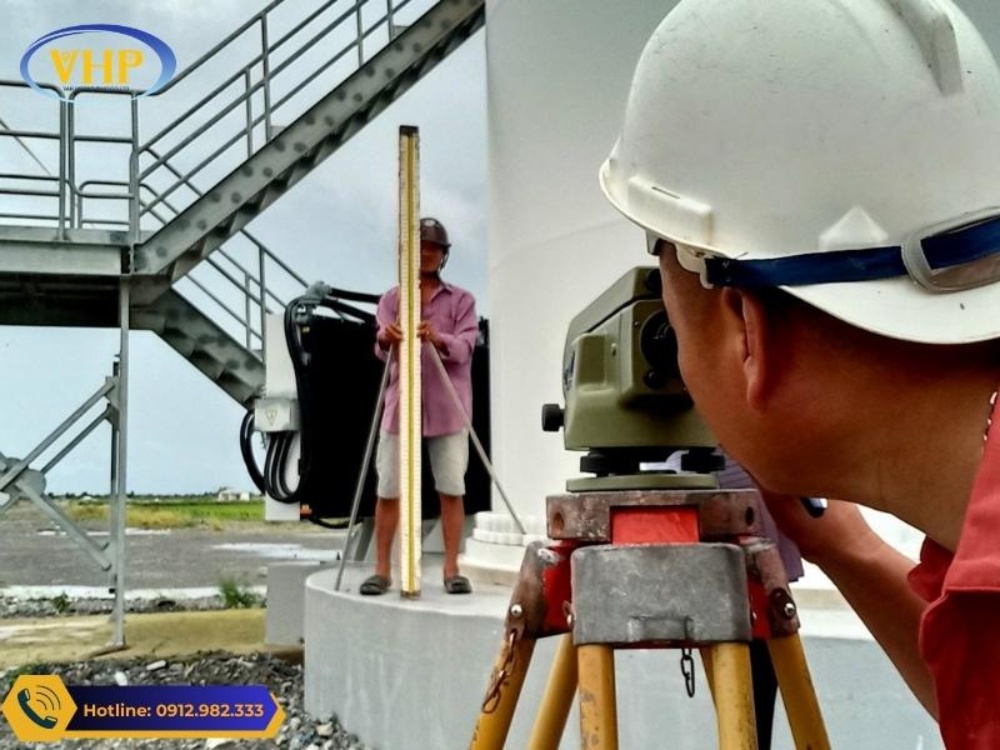

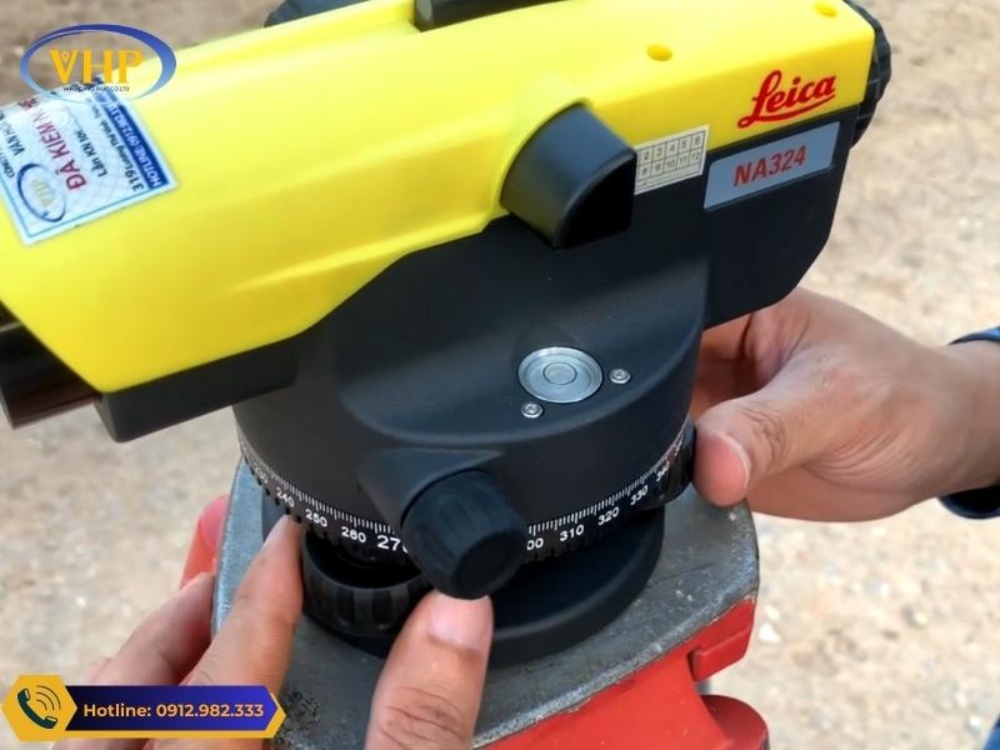

• Bước 1: Đặt máy

Ở bước này người đo thao tác đặt trạm máy đo, cọn vị trí đo phù hợp, cân bằng máy theo bọt thủy. Hãy chắc chắn máy thủy bình còn hoạt động tốt và còn thời hạn kiểm định.

• Bước 2: Đặt mia

Yêu cầu người cầm mia rút hết đốt mia và ra vị trí cần đo. Điều chỉnh người đi mia cầm thẳng mia để giúp kết quả đo chính xác.

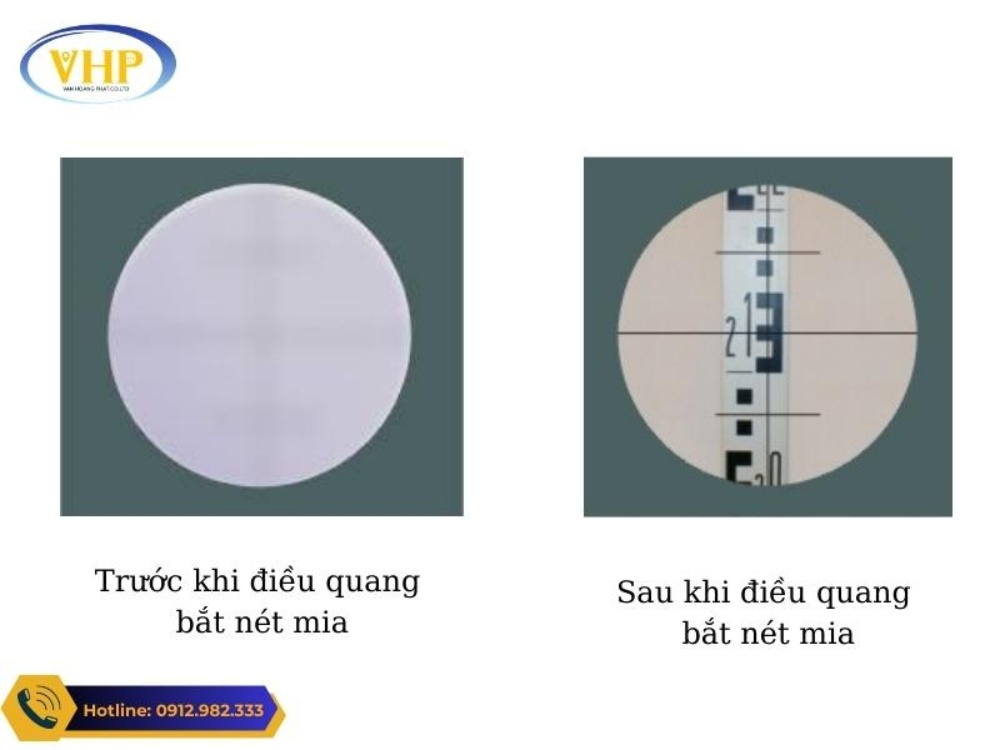

• Bước 3: Điều quang bắt ảnh và ghi kết quả

Người đứng máy quay máy bắt vào mia, sau đó thao tác điều quang bắt nét ảnh. Đảm bảo kết quả đo được chính xác sau đó ghi kết quả vào sổ nhật ký. Giả sử cao độ tại điểm A: 1235

Thực hiện tương tự các bước trên để đo mia tại điểm B. Kết quả đo được tại B: 1268

Từ số liệu tại A và B ta dùng công thức tính chênh cao:

dH = (H1 – H2) ta được: dH = 1235-1268 = -33mm

Trong đó: dH: chênh cao giữa 2 điểm A và B

H1: số đọc tại A

H2: số đọc tại B

6.2. Cách Đọc Mia Bằng Máy Thủy Bình để tính Khoảng cách từ máy đến mia

Quy trình đo cũng gồm 3 bước như bài toán đo chênh cao đã nói ở trên. Tuy nhiên, khi đọc kết quả trên mia người kỹ thuật cần sử dụng 2 số liệu là: số đọc của dây chỉ trên và số đọc của dây chỉ dưới. Công thức để tính khoảng cách từ máy đến mia như sau:
L = (aH – bH) x 100

Trong đó:

• L: Khoảng cách từ máy đến mia.
• aH: số đọc dây chỉ trên (VD: aH = 1298)
• bH: số đọc dây chỉ dưới (VD: bH = 1238)
• Từ đó ta tính ra: L = (1298 – 1238) x 100 = 6000 hay 6m

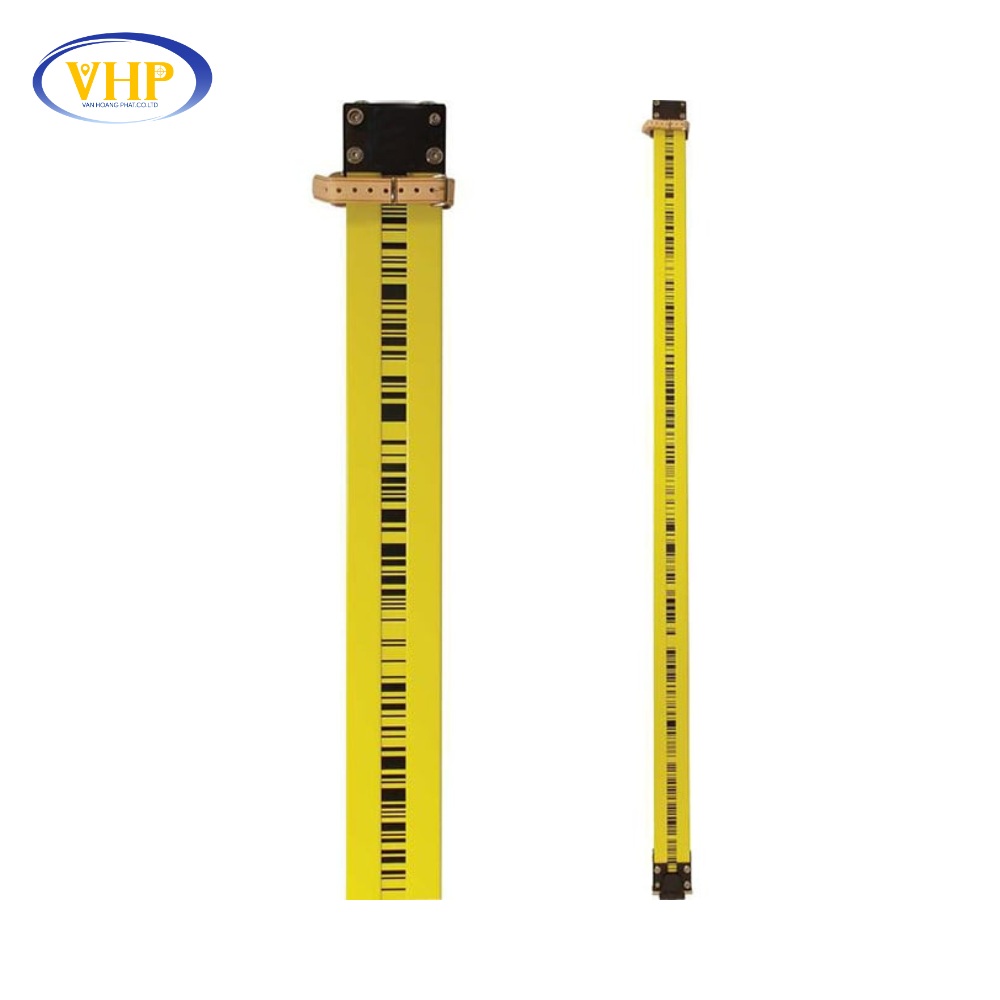

6.3. Cách Đọc Mia Invar gỗ Bằng Máy Thủy Bình (kết hợp micrometer)

Mia Invar là loại mia chính xác cao, thường dùng trong đo thủy chuẩn hạng I, II, kết hợp với bộ chia micrometer để đọc số tới 0.01 mm.

Các bước đọc:

• Điều chỉnh bộ micrometer về vạch giữa (vị trí 0).
• Ngắm máy sao cho dây chỉ giữa của lưới chữ thập nằm đúng giữa mia (ví dụ: tại vạch 180).
• Đọc giá trị trên bộ micrometer – ví dụ: 70.
• Tính số đọc chỉ giữa:

Số đọc = 180 + 70 = 180.700 mm

hoặc có thể ghi là 1.80700m tuỳ cách quy đổi.

Giải thích: Micrometer giúp đọc phần thập phân nhỏ giữa hai vạch chia, nhờ đó kết quả đo có độ chính xác cao gấp hàng chục lần so với mia thường.

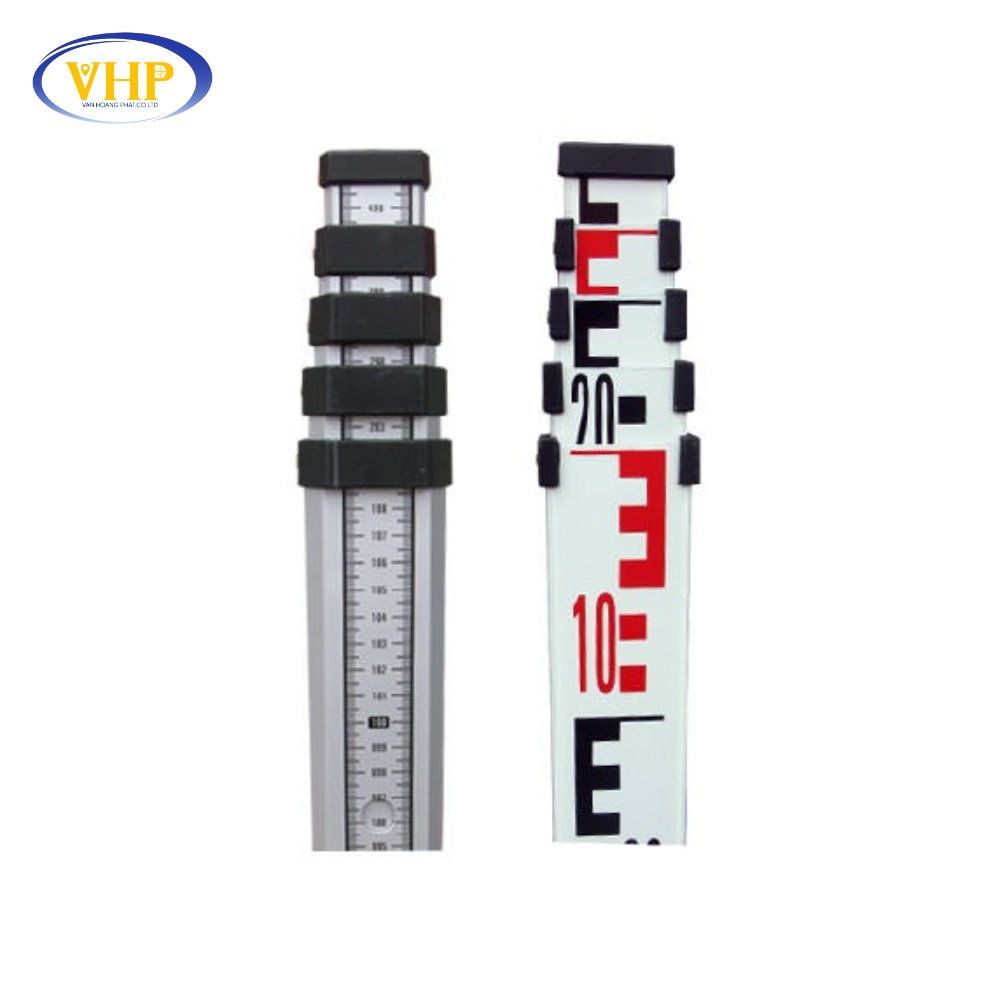

6.4. Cách Đọc Mia rút Bằng Máy Thủy Bình (mia nhôm thường)

Mia rút là loại được dùng phổ biến trong các công trình xây dựng, làm bằng nhôm nhẹ, có thể rút dài linh hoạt từ 2m – 5m (thông dụng nhất là 5m).

Cách đọc cơ bản:

• Ngắm máy qua ống kính, lưới chữ thập cắt ngang thân mia.
• Nhận biết hàng nghìn và hàng trăm:
  • Các con số lớn in trên thân (đầu chữ “E”) biểu thị hàng nghìn và hàng trăm (mm).
  • Ví dụ: nếu lưới cắt ngay đầu chữ E in số 1, thì ta đang ở khoảng 1.000 mm.
• Mỗi khấc nhỏ màu đen – trắng hoặc đỏ – trắng tương ứng 10 mm (1 cm).
• Chia nhỏ khấc đó thành 10 phần để đọc hàng đơn vị (1 mm).
• Đọc tuần tự từ chữ E đi qua, theo hướng tăng dần từ hàng nghìn → hàng trăm → hàng chục → hàng đơn vị.
• Cuối cùng, nếu cần kiểm tra độ chính xác, áp dụng công thức:

Giây giữa = (Dây trên + Dây dưới) / 2

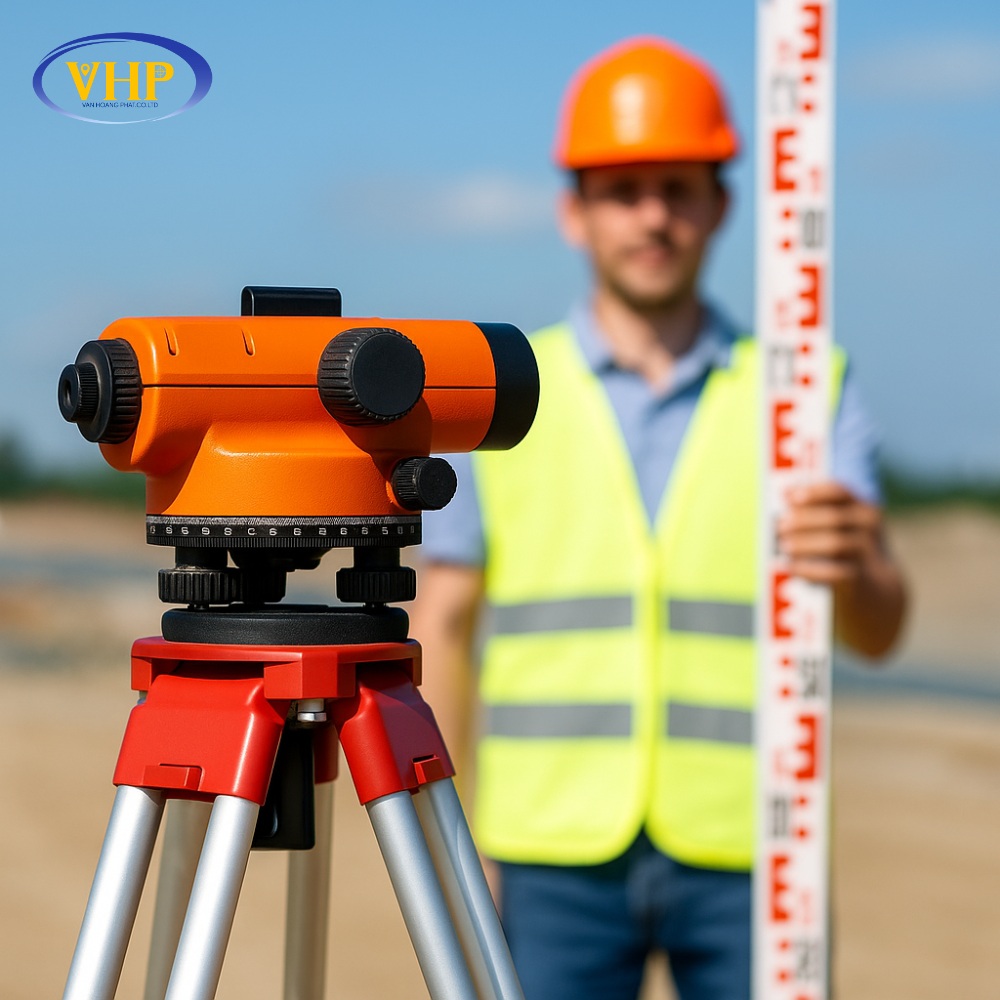

7. 06 lỗi thường gặp khi thực hiện cách đọc mia máy thủy bình và cách khắc phục

1. Mia dựng không thẳng:

→ Làm sai số đọc.

Khắc phục: Dựng mia vuông góc, dùng bọt thủy mini kiểm tra.

2. Máy chưa cân bằng:

→ Đo sai cao độ.

Khắc phục: Cân lại bọt thủy trước mỗi trạm đo.

3. Lưới chữ thập mờ:

→ Khó đọc chỉ số.

Khắc phục: Điều chỉnh kính mắt và ốc điều quang cho rõ nét.

4. Đọc sai vạch mia:

→ Nhầm hàng trăm hoặc hàng chục mm.

Khắc phục: Đọc kỹ, luyện mắt và kiểm tra lại chỉ giữa = (chỉ trên + chỉ dưới)/2.

5. Ghi nhầm kết quả:

→ Nhầm điểm đo.

Khắc phục: Ghi ngay sau khi đọc, ký hiệu rõ ràng.

6. Ảnh hưởng thời tiết (gió, nắng):

→ Số đọc dao động.

Khắc phục: Đo khi thời tiết ổn định, giữ mia chắc, che nắng cho ống kính.

***Ghi nhớ: Dựng mia thẳng – cân máy chuẩn – đọc đúng chỉ giữa – ghi chép rõ ràng = kết quả chính xác nhất

8. Lưu ý khi đọc mia

• Đảm bảo máy thủy bình là chính xác và cong thời hạn kiểm định.
• Điều chỉnh độ nét của dây chữ thập theo mắt người đo.
• Người cầm mia phải cân bằng và giữ mia thẳng với thân người hoặc bọt thủy mia.
• Tập lấy hơi và nín thở giúp người cầm mia không rung hoặc bị nghiêng, ngả.

9. Câu hỏi thường gặp

1. Đọc mia sai có ảnh hưởng gì không?

Có. Nếu dựng mia nghiêng hoặc đọc sai chỉ số, kết quả cao độ có thể sai lệch vài cm, gây sai toàn tuyến đo.

2. Mia Invar và Mia rút khác nhau ở điểm nào?

• Mia Invar: Độ chính xác cao, có micrometer đọc đến 0.01 mm – dùng cho đo hạng I, II.
• Mia rút (nhôm): Phổ biến, dễ dùng, độ chính xác trung bình – dùng trong xây dựng dân dụng.

3. Khi nào cần đọc cả ba chỉ số (trên – giữa – dưới)?

Khi cần tính khoảng cách hoặc kiểm tra độ chính xác của số đọc, đặc biệt trong đo kỹ thuật cao.

4. Có thể dùng máy thủy bình điện tử để đọc mia không?

Có. Máy thủy bình điện tử sẽ tự động đọc mia mã vạch, tính cao độ và hiển thị kết quả trên màn hình – rất nhanh và chính xác.

Dịch vụ Trắc địa Hoàng Phát

10. Kết luận:

Cách đọc mia máy thủy bình tưởng chừng đơn giản nhưng lại là kỹ năng cốt lõi quyết định độ chính xác của toàn bộ phép đo cao độ.

Chỉ cần nắm chắc cách dựng mia, đọc lưới chữ thập, tính chênh cao và khoảng cách, quý khách hoàn toàn có thể đo cao độ chính xác đến từng milimét – dù là sinh viên mới học hay kỹ sư công trường.

Hiểu rõ cách sử dụng máy thủy bình và thành thạo cách đọc mia máy thủy bình sẽ giúp thực hiện công tác đo đạc một cách chính xác và hiệu quả. Hãy liên hệ với Trắc Địa Hoàng Phát qua hotline 0912982333 để được tư vấn và hỗ trợ tốt nhất.
