Đo RTK giống như dựng cột chống cho một cây cầu: chỉ cần lệch một điểm nhỏ, cả kết quả phía sau đều phải làm lại. Nhiều đội khảo sát không mất thời gian vì thiếu thiết bị, mà vì mất trạng thái Fixed, nhập sai chiều cao anten hoặc chọn nhầm hệ tọa độ. Có trường hợp tổ đo phải chờ 1–2 giờ chỉ để lấy lại Fixed rồi đo lại các điểm quan trọng. Bài viết này sẽ đi qua 7 bước giúp giữ Fixed ổn định và giảm rủi ro phải quay lại hiện trường.
Cách đo RTK là đo GNSS thời gian thực bằng trạm gốc và máy động; điểm chỉ nên lưu khi Fixed ổn định, đủ thời gian chiếm điểm và tín hiệu hiệu chỉnh liên tục.
Fixed nghĩa là máy đã giải được trị nguyên đa trị sóng mang, nên đây là trạng thái nghiệm GNSS chính xác nhất; Float nghĩa là chưa giải được và chưa khởi tạo đầy đủ.
Checklist lưu điểm RTK:
Fixed không đồng nghĩa điểm luôn đúng; che khuất, đa đường, sai chiều cao anten hoặc mất hiệu chỉnh vẫn có thể làm lệch điểm.
Muốn đo RTK ổn định, hãy khóa 7 biến số trước khi bấm đo: ≥5 vệ tinh chung, PDOP thấp, trời thoáng, ít phản xạ, nguồn hiệu chỉnh đúng hệ quy chiếu, đường đáy ngắn và chiều cao ăng-ten đúng.
Trimble nêu PDOP ≤4 là hình học tốt, PDOP >7 là yếu; RTK cần ít nhất 5 vệ tinh chung để khởi tạo Fixed.
| Biến số | Dấu hiệu dừng đo | Cách xử lý trước khi đo |
|---|---|---|
| Vệ tinh / PDOP | Ít vệ tinh, PDOP cao | Chờ khung giờ tốt hơn |
| Che khuất | Cây, nhà, mép taluy | Dời điểm ra trời thoáng |
| Đa đường truyền | Kim loại, mặt phản xạ | Cách xa vật phản xạ |
| Nguồn hiệu chỉnh | Trạm lỗi, sai hệ quy chiếu | Kiểm tra trạm, khung, ăng-ten |
| Đường đáy | Xa trạm gốc | Giữ khoảng cách ngắn |
| Hệ tọa độ | Sai mốc, sai epoch | Đối chiếu yêu cầu dự án |
| Chiều cao ăng-ten | Nhập sai HI / ARP | Đo lại, ghi đúng đơn vị |
Không nên ép đo dưới tán cây hoặc khi liên kết hiệu chỉnh chập chờn; hướng dẫn BLM/USDA cảnh báo RTK thành công nhất ở trời thoáng và đường đáy radio có thể giảm còn 3–5 dặm khi địa hình, pin hoặc ăng-ten liên kết kém.
Ngoài hiện trường, lỗi RTK hiếm khi “nổ” ngay; nó thường bắt đầu bằng vài giây Float, số QC nhảy nhẹ, rồi cả đội phải quay lại đo lại cọc. Với nhà thầu đang chạy tiến độ, điểm đáng sợ không phải là máy báo lỗi, mà là tọa độ trông có vẻ Fixed nhưng lệch ngoài dung sai khi bàn giao.
RTK báo Fixed chỉ xác nhận đã khóa nghiệm nguyên pha sóng mang, không xác nhận đúng hệ tọa độ, mốc gốc, chiều cao anten hay môi trường đo.
Sai lệch vẫn xảy ra khi rover dùng sai datum/geoid, tọa độ base nhập nhầm, chiều cao anten sai, tín hiệu dội từ cây/kim loại, baseline quá dài hoặc nguồn hiệu chỉnh NTRIP không khớp dự án. Hướng dẫn RTK/RTN Canada nhấn mạnh cần kiểm tra mốc khống chế, cấu hình anten và hệ quy chiếu trước khi tin kết quả đo; các ca thực tế Emlid cũng ghi nhận điểm Fixed lệch mét khi đổi nguồn NTRIP hoặc so với mốc cũ.
Giới hạn: Fixed không phải “đúng tọa độ”; nó chỉ là một trạng thái nghiệm.
Ngoài hiện trường, lỗi này rất đắt. Tôi thấy máy vẫn xanh Fixed, sổ đo vẫn nhảy số đẹp, nhưng tim tuyến lệch khi đối chiếu mốc. Cảm giác khó chịu nhất là phải gọi đội quay lại, trong khi máy móc tưởng như không hề báo lỗi.
Cách đo RTK nên chạy theo 7 bước FIXED-7: kiểm hệ tọa độ, kiểm máy, xác minh mốc, giữ FIXED, đo lặp, so sai số, rồi xuất đủ hồ sơ. RTK có thể đạt độ chính xác tương đối cỡ centimet, nhưng điểm quan trọng không nên chấp nhận nếu thiếu đo lặp hoặc kiểm soát độc lập.
| Bước | Việc phải làm tại hiện trường |
|---|---|
| 1. Foundation | Xác nhận hệ tọa độ, phép chiếu, mốc khống chế, nguồn hiệu chỉnh CORS/base. |
| 2. Inspection | Kiểm pin, firmware, anten, chiều cao anten, bọt thủy, chân máy. |
| 3. eXact base | Đặt base nơi thoáng trời, ổn định, đúng tọa độ gốc. |
| 4. Execution | Chỉ đo khi máy báo FIXED; tránh float, tín hiệu trễ, PDOP xấu. |
| 5. Evidence | Đo đủ thời gian, lưu chiều cao anten, mã điểm, nhật ký máy. |
| 6. Demonstration | Đo lặp M1/M2; so chênh lệch với ngưỡng nghiệm thu, ví dụ 2,5 cm cho điểm lặp trong một số hướng dẫn thực địa. |
| 7. Export | Xuất CSV, nhật ký máy, dữ liệu thô/RINEX, báo cáo xử lý và sổ đo. |
Không nên dùng checklist này như ngưỡng nghiệm thu chung cho mọi dự án; giới hạn sai số phải theo hợp đồng, tiêu chuẩn địa phương, loại điểm và điều kiện che khuất.
Với đội thi công, “giữ Fixed” không chỉ là nhìn màn hình xanh; đó là cách tránh quay lại hiện trường khi bê tông, máy đào và tiến độ đã chạy qua điểm cần cắm. Nhìn vào ca gãy cánh này, lỗi thường không nằm ở một cú bấm, mà ở chuỗi nhỏ: quên chiều cao anten, base sai tọa độ, đo khi tín hiệu vừa chập chờn. FIXED (trạng thái máy tưởng đã chắc nhưng vẫn cần kiểm chứng) chỉ đáng tin khi đi kèm đo lặp và hồ sơ đủ để truy vết.
Đội khảo sát thường phải đo lại vì 7 lỗi: sai hệ tọa độ, sai cao anten, đa đường, mốc gốc yếu, đường đáy dài, lưu điểm quá sớm và lệch hệ cao.
Sai hệ tọa độ có thể làm điểm lệch theo cụm; sai cao anten tạo sai số cao độ đồng loạt; nhầm cao độ ellipsoid và cao độ thủy chuẩn có thể làm cao độ lệch lớn theo mô hình geoid.
| Lỗi cần chặn trước khi lưu điểm | Dấu hiệu tại hiện trường |
|---|---|
| CRS/vùng chiếu sai | Điểm lệch đều, không phải nhiễu ngẫu nhiên |
| Cao anten/cao sào sai | Cao độ sai hàng loạt |
| Đa đường, che khuất, đường đáy dài | Fixed rớt, Float kéo dài, HRMS/VRMS tăng |
Không nên lưu điểm chỉ vì máy vừa báo Fixed; phải kiểm tra mốc khống chế, tuổi hiệu chỉnh, độ đứng sào và cao anten trước khi ghi. Đa đường và đường đáy dài vẫn có thể làm nghiệm Fixed kém ổn định trong môi trường công trình nhiều thép, xe và mái tôn.
Nhìn vào ca phải đo lại này, nỗi đau thật không nằm ở một điểm sai; nó nằm ở buổi chiều phát hiện cả dải cọc lệch khi máy đào đã vào ca. Tôi sẽ không tin chữ Fixed nếu chưa thấy số ổn định, sào đứng yên và mốc kiểm tra khớp. Với đội thi công, đó là khoảnh khắc quyết định: đo thêm 30 giây trước khi lưu, hay mất nửa ngày quay lại bắn lại.

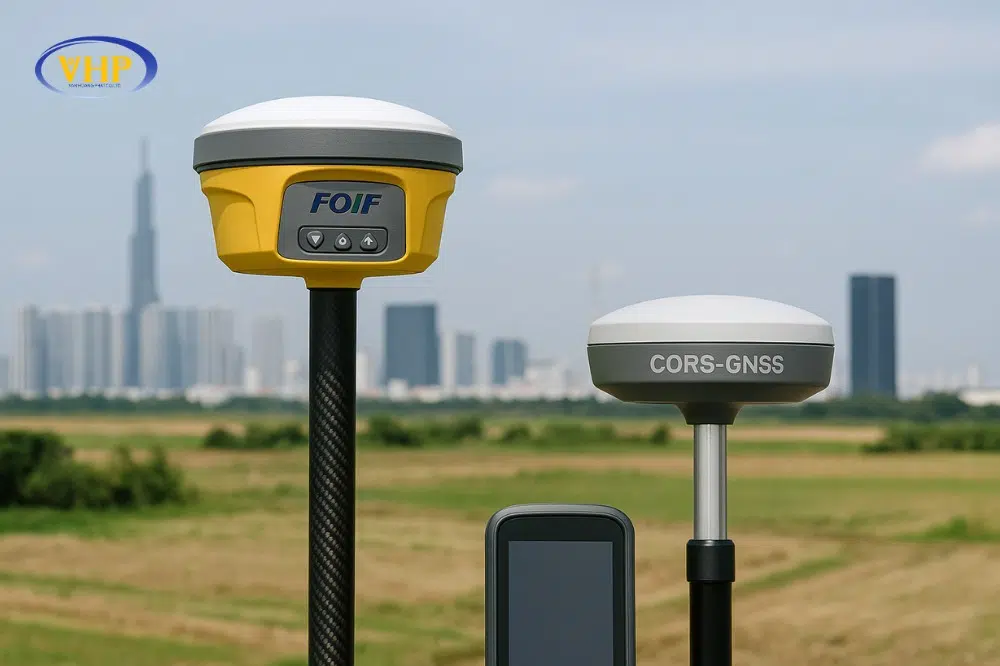

Dùng Base-Rover khi công trường cần tọa độ cục bộ lặp lại, đường đáy ngắn và không muốn phụ thuộc mạng di động; dùng CORS khi cần triển khai nhanh nhiều điểm.
| Tiêu chí quyết định | Chọn Base-Rover | Chọn CORS |
|---|---|---|
| Tốc độ dựng trạm | Chậm hơn: phải đặt base, kiểm tra nguồn, radio | Nhanh hơn: rover nhận hiệu chỉnh qua NTRIP |
| Độ ổn định Fixed | Mạnh trên đường đáy ngắn | Mạnh trong vùng phủ mạng tốt |
| Phụ thuộc hạ tầng | Thấp: có thể chạy bằng radio | Cao: cần SIM, NTRIP, máy chủ |
| Quản lý tọa độ | Chủ động mốc, hệ tọa độ công trường | Phụ thuộc hệ quy chiếu nhà cung cấp |
| Rủi ro dừng việc | Lỗi cục bộ: pin, base bị dịch chuyển | Lỗi diện rộng: mất mạng, ngừng dịch vụ |
Giới hạn: CORS không thay thế kiểm tra mốc; Base-Rover cũng giảm hiệu quả khi đường đáy kéo dài hàng chục km.
Khi hạn chót ép sát, lựa chọn đúng không phải “công nghệ nào tốt hơn”, mà là cách đo RTK nào ít khiến đội trắc địa phải quay lại đo lại.
Trước khi bàn giao, đội đo phải chặn 7 lỗi RTK: sai mốc khống chế, mất Fixed, HRMS/VRMS xấu, sai chiều cao ăng-ten, điểm lệch bản vẽ, thiếu đo lặp và thiếu hồ sơ gốc.
Không bàn giao nếu thiếu Fixed, thiếu kiểm tra mốc hoặc thiếu chiều cao ăng-ten.
Đừng xem 7 bước này như “công thức đảm bảo” cho mọi công trình. Nếu khu vực bị che khuất tín hiệu, cấu hình sai hoặc thiết bị thiếu kiểm tra trước khi đo, việc đo lại vẫn có thể xảy ra. Cách an toàn hơn là kết hợp đúng quy trình với thiết bị phù hợp và kiểm tra hiện trường ngay từ đầu. Nếu cần tư vấn giải pháp RTK phù hợp cho đội khảo sát và dự án của mình, hãy liên hệ Trắc địa Hoàng Phát để được hỗ trợ lựa chọn và triển khai hiệu quả.
