Bình sai là gì? Lý thuyết và Ứng dụng trong Bình sai lưới Trắc địa

Trong mọi công trình xây dựng từ một ngôi nhà, một cây cầu cho đến những dự án hạ tầng phức tạp, “độ chính xác” luôn là yếu tố được đặt lên hàng đầu. Tương tự, trong công tác quản lý đất đai, một sai lệch nhỏ trên bản đồ cũng có thể dẫn đến những tranh chấp không đáng có. Vậy làm thế nào để các kỹ sư và chuyên gia đảm bảo các số liệu đo đạc ngoài thực địa luôn đáng tin cậy?

Câu trả lời nằm ở một quy trình kỹ thuật tuy thầm lặng nhưng cực kỳ quan trọng: bình sai. Bài viết này sẽ giúp bạn hiểu rõ bình sai là gì, tại sao nó là bước không thể thiếu trong ngành trắc địa, và ứng dụng thực tế của nó ra sao.

1. Bình sai là gì? Định nghĩa

Bình sai (Surveying Adjustment) là quá trình tính toán nhằm mục đích loại bỏ các sai số đo, tìm ra giá trị hợp lý nhất (giá trị gần với giá trị thật nhất) của các đại lượng đo và đảm bảo sự nhất quán về mặt toán học và hình học cho toàn bộ mạng lưới đo đạc.

Hiểu một cách đơn giản, bình sai giống như một “bộ lọc thông minh”: nó xử lý các số liệu đo đạc vốn luôn tồn tại sai số bằng cách phát hiện và hiệu chỉnh những mâu thuẫn trong dữ liệu. Nhờ đó, các kết quả đo trở nên đồng nhất và chính xác nhất có thể theo các nguyên tắc toán học chặt chẽ.

Về bản chất, bình sai chính là “tấm lưới bảo vệ” cho chất lượng của mọi công tác đo đạc. Nó đảm bảo rằng tọa độ của một công trình được đặt đúng vị trí, ranh giới của một thửa đất được xác định đúng diện tích, và hình dạng của một con đường được thi công đúng với thiết kế.

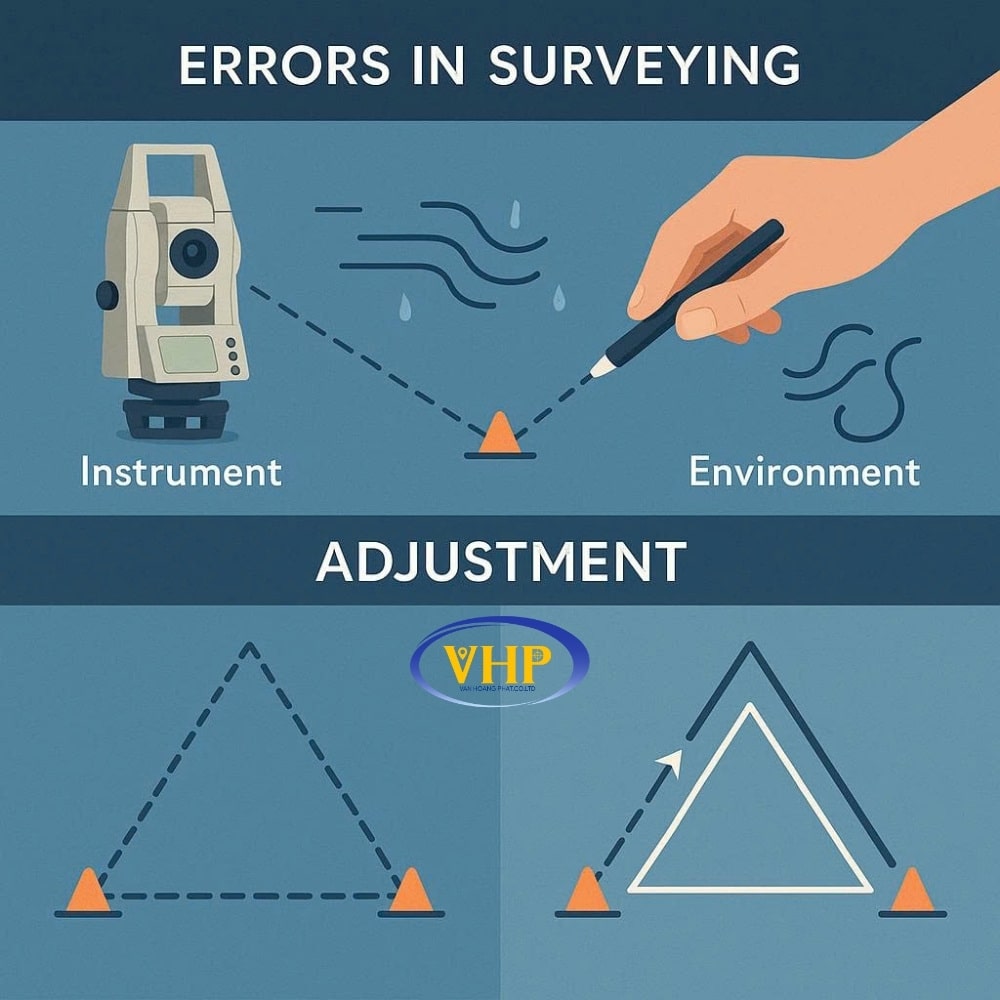

2. Tại sao phải cần đến “Bình sai”?

Trong trắc địa, không có một phép đo nào là chính xác tuyệt đối. Mọi kết quả đo (dù là đo góc, đo cạnh, hay đo chênh cao) đều luôn chứa đựng sai số. Sai số này đến từ nhiều nguồn:

• Thiết bị: Máy móc có độ chính xác giới hạn.
• Người đo: Thao tác của người sử dụng không thể hoàn hảo (ví dụ: ngắm chuẩn, đọc số).
• Môi trường: Nhiệt độ, áp suất, gió… ảnh hưởng đến kết quả đo.

Khi chúng ta đo nhiều lần hoặc đo các đại lượng có liên quan với nhau trong một mạng lưới (ví dụ đo các góc trong một tam giác, đo các cạnh của một đa giác), các sai số này sẽ tích tụ và gây ra sự mâu thuẫn.

Ví dụ kinh điển: Về mặt lý thuyết, tổng 3 góc trong của một tam giác phẳng phải bằng chính xác 180∘. Nhưng khi bạn dùng máy móc để đo 3 góc này ngoài thực địa, tổng của chúng gần như không bao giờ bằng đúng 180∘00”00. Nó có thể là 180∘00”03 hoặc 179∘59”58. . Sự chênh lệch vài giây đó chính là sai số khép góc.

Mục tiêu của bình sai chính là phân phối cái sai số khép này một cách hợp lý nhất cho cả ba góc đo, để sau khi hiệu chỉnh (bình sai), tổng của chúng bằng đúng 180∘.

3. Nguyên tắc cốt lõi của Bình sai

Nguyên tắc cốt lõi của bình sai là xử lý một tập hợp các kết quả đo đạc chứa đựng sai số không thể tránh khỏi, nhằm tìm ra giá trị ước tính đáng tin cậy nhất (hay còn gọi là trị xác suất nhất) cho các đại lượng cần xác định và đồng thời đánh giá độ chính xác của chúng. Nguyên tắc này dựa trên nền tảng toán học của phương pháp bình phương nhỏ nhất.

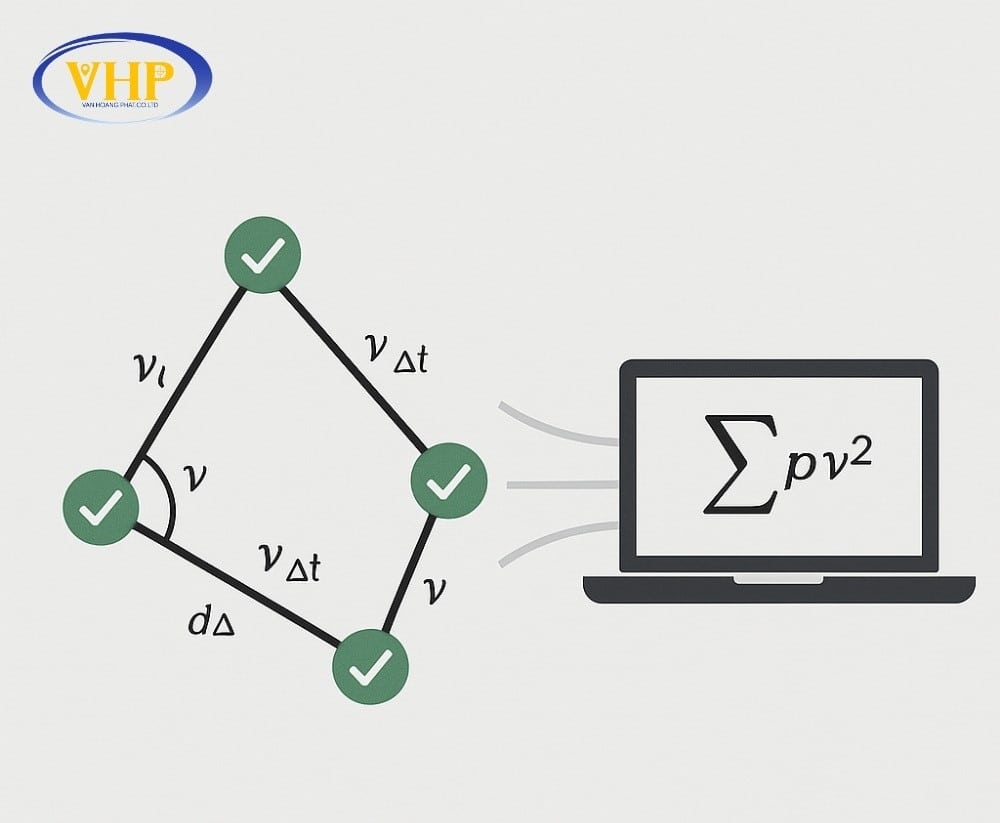

Nguyên Lý Nền Tảng: Phương Pháp Bình Phương Nhỏ Nhất

Trái tim của kỹ thuật bình sai chính là nguyên lý bình phương nhỏ nhất (Least Squares Adjustment), được phát biểu một cách toán học như sau:

Trị xác suất nhất của các đại lượng ẩn số sau bình sai là những giá trị làm cho tổng bình phương các số hiệu chỉnh (v) của các trị đo có trọng số (p) đạt giá trị nhỏ nhất.

4. Cơ sở toán học của thuật toán bình sai & Cách tính bình sai

Bình sai là một thuật toán xử lý số liệu dựa trên nền tảng toán học thống kê và đại số tuyến tính, nhằm tìm ra giá trị gần đúng tốt nhất của các đại lượng đo. Cơ sở lý thuyết chủ yếu là phương pháp bình phương tối thiểu (Least Squares Adjustment) – một phương pháp kinh điển trong trắc địa và xử lý dữ liệu.

Thuật toán bình sai dựa vào giả định rằng các sai số ngẫu nhiên trong đo đạc có giá trị trung bình bằng 0 và phân bố theo quy luật chuẩn (Gaussian). Mục tiêu là tối thiểu hóa tổng bình phương sai số giữa giá trị đo được và giá trị tính toán.

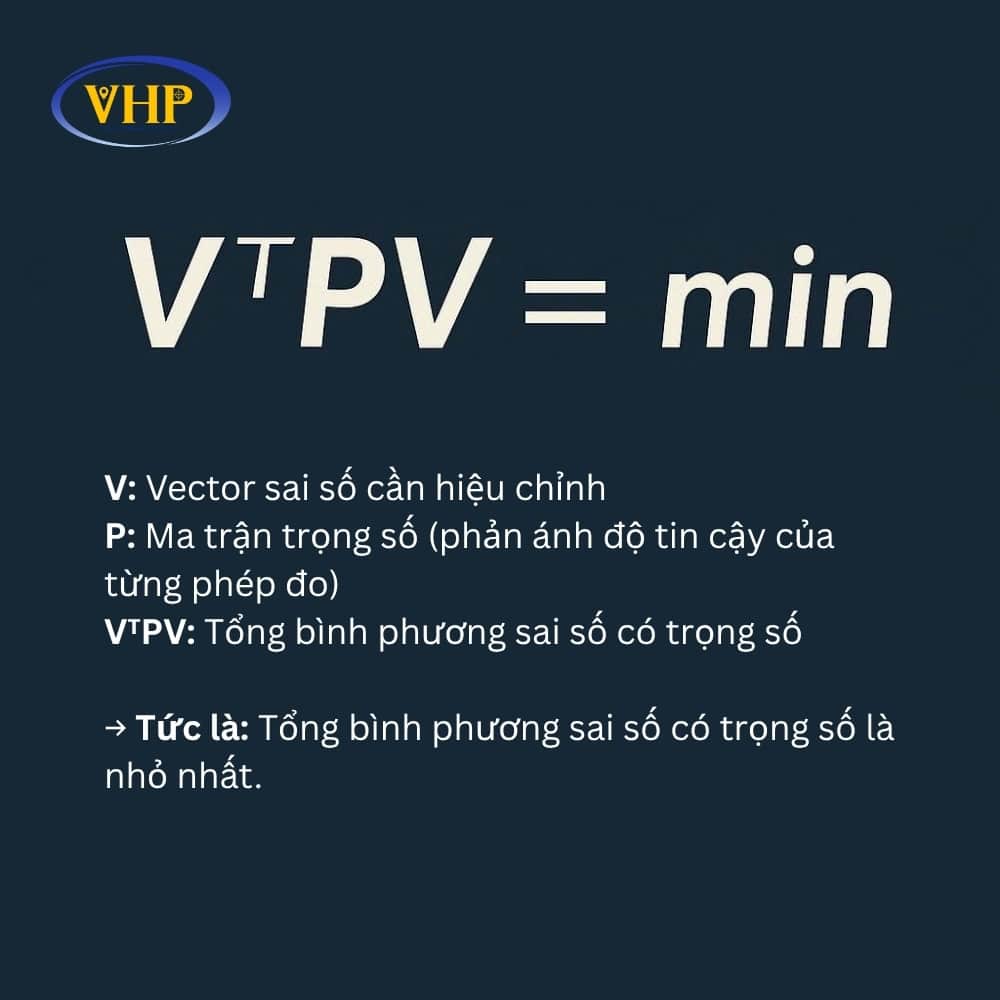

Công thức tổng quát:

VᵀPV = min

Trong đó:

• V: Vector sai số cần hiệu chỉnh
• P: Ma trận trọng số (phản ánh độ tin cậy của từng phép đo)
• VᵀPV: Tổng bình phương sai số có trọng số

→ Tức là: Tổng bình phương sai số có trọng số là nhỏ nhất.

Các phương pháp tính toán phổ biến

Dựa trên công thức và nguyên tắc cơ bản ở trên, các phần mềm hiện nay chủ yếu áp dụng hai phương pháp chính để tính toán:

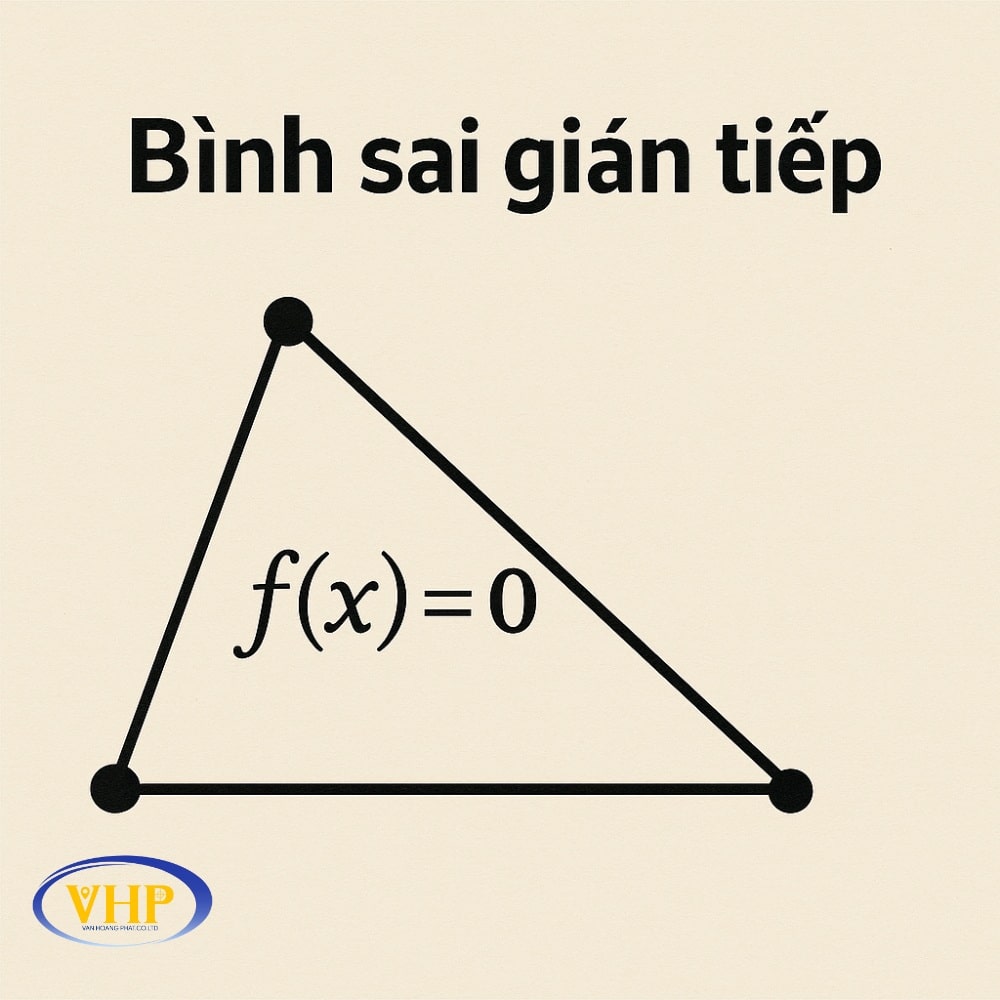

• Bình sai gián tiếp (Parametric Adjustment): Đây là phương pháp mạnh mẽ và phổ biến nhất hiện nay. Nó tập trung vào việc giải quyết trực tiếp các ẩn số x (tọa độ, độ cao) trong phương trình. Bạn cung cấp cho phần mềm các điểm gốc và tất cả các trị đo, nó sẽ tính toán để cho ra kết quả tọa độ đáng tin cậy nhất cho các điểm mới.
• Bình sai điều kiện (Condition Adjustment): Phương pháp này không đi tìm trực tiếp tọa độ, mà nó dựa vào việc thiết lập các mối quan hệ hình học trong lưới đo (gọi là “điều kiện”). Ví dụ, tổng 3 góc trong một tam giác phải bằng 180°, hoặc tổng các chênh cao trong một vòng đo khép kín phải bằng 0. Từ đó, nó sẽ tìm ra các số hiệu chỉnh v nhỏ nhất để thỏa mãn tất cả các điều kiện này.

5. Ứng dụng của bình sai trong trắc địa đo đạc

Bình sai là một trong những công cụ toán học nền tảng và có ứng dụng trong mọi lĩnh vực của ngành trắc địa – đo đạc. Nếu không có bình sai, độ chính xác và sự tin cậy của hầu hết các sản phẩm trắc địa sẽ không được đảm bảo.

Dưới đây là những ứng dụng quan trọng và phổ biến nhất của bình sai:

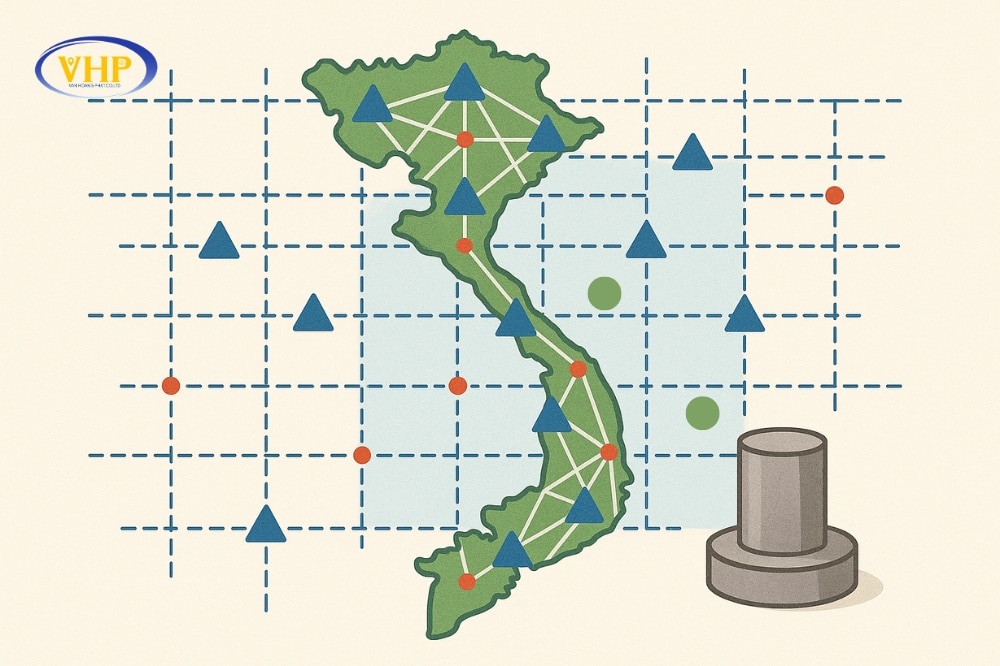

5.1. Thành lập Lưới khống chế Quốc gia và khu vực

Đây là lĩnh vực ứng dụng bình sai quan trọng nhất

• Nội dung: Nhà nước xây dựng một mạng lưới các điểm có tọa độ và độ cao được đo đạc với độ chính xác cao nhất (gọi là lưới khống chế tọa độ, lưới khống chế độ cao). Mạng lưới này phủ trùm toàn bộ quốc gia hoặc một khu vực lớn, đóng vai trò là “bộ khung” và hệ quy chiếu gốc cho tất cả các hoạt động đo đạc khác.
• Ứng dụng của Bình sai: Một lưới khống chế bao gồm hàng trăm, hàng nghìn điểm và vô số các phép đo góc, cạnh, chênh cao kết nối chúng lại với nhau. Các phép đo này luôn có sai số và mâu thuẫn. Bình sai lưới là phương pháp duy nhất để xử lý đồng bộ toàn bộ khối dữ liệu khổng lồ này, nhằm:
  • Loại bỏ các mâu thuẫn, đảm bảo tính nhất quán cho toàn bộ mạng lưới.
  • Tìm ra giá trị tọa độ và độ cao chính xác nhất, đáng tin cậy nhất cho tất cả các điểm.
  • Đánh giá được độ chính xác tổng thể của toàn bộ lưới.

5.2. Trắc địa Công trình Xây dựng

Đây là lĩnh vực ứng dụng bình sai phổ biến và gần gũi nhất.

• Nội dung: Trong xây dựng, từ việc khảo sát thiết kế, thi công đến giám sát chất lượng đều đòi hỏi độ chính xác cực cao.
• Ứng dụng của Bình sai:
  • Xây dựng lưới khống chế thi công: Trước khi xây dựng, một lưới các điểm mốc chính xác được thiết lập quanh khu vực dự án. Bình sai được dùng để tính toán tọa độ các điểm mốc này, làm cơ sở để bố trí tim trục, móng, cột của công trình.
  • Bố trí công trình chi tiết: Khi chuyển các chi tiết từ bản vẽ ra thực địa, các kỹ sư sẽ thực hiện các phép đo giao hội. Bình sai giúp tính toán và kiểm tra độ chính xác của các điểm được bố trí.
  • Quan trắc biến dạng công trình: Đây là một ứng dụng đặc biệt quan trọng. Người ta đo đạc tọa độ và độ cao của các điểm gắn trên công trình (như đập thủy điện, tòa nhà cao tầng, cầu lớn) theo các chu kỳ thời gian khác nhau. Bình sai được dùng để so sánh và phát hiện những dịch chuyển, lún, nghiêng cực nhỏ (chỉ vài milimet), từ đó đưa ra cảnh báo về sự an toàn của công trình.

5.3. Trắc địa Địa chính và Quản lý đất đai

• Nội dung: Công tác đo vẽ, lập bản đồ địa chính để xác định ranh giới, diện tích các thửa đất, phục vụ việc cấp giấy chứng nhận quyền sử dụng đất và giải quyết tranh chấp.
• Ứng dụng của Bình sai:
  • Các đường chuyền đo vẽ đi qua các thửa đất phải được tính toán bình sai để loại bỏ sai số khép hình.
  • Khi sử dụng công nghệ GPS/GNSS để đo đạc, việc bình sai mạng lưới các điểm đo đảm bảo tọa độ các góc ranh được xác định trong một hệ thống nhất quán, tránh chồng chéo hoặc tạo khe hở giữa các thửa đất.

5.4. Xử lý số liệu từ các công nghệ đo đạc hiện đại

• Nội dung: Các công nghệ mới như định vị vệ tinh (GNSS/GPS), quét Laser (LiDAR) tạo ra một khối lượng dữ liệu khổng lồ.
• Ứng dụng của Bình sai: Bình sai là thuật toán cốt lõi bên trong các phần mềm xử lý dữ liệu này. Nó giúp kết hợp hàng nghìn, hàng triệu điểm dữ liệu từ vệ tinh hoặc máy quét để tạo ra một bộ tọa độ cuối cùng có độ chính xác cao và đáng tin cậy.

Tóm lại, ở bất kỳ đâu trong ngành trắc địa mà có các phép đo dư thừa (đo nhiều hơn số lượng tối thiểu cần thiết để xác định một yếu tố) và yêu cầu độ chính xác cao, thì ở đó bình sai là một bước xử lý không thể thiếu.

6. Vai trò của Bình sai trong việc áp dụng vào Bình sai lưới

Để hiểu rõ sức mạnh của phương pháp bình sai, cần xem xét một trong những ứng dụng quan trọng và phức tạp nhất: bình sai lưới trắc địa – nơi lý thuyết toán học được áp dụng vào thực tiễn đo đạc quy mô lớn.

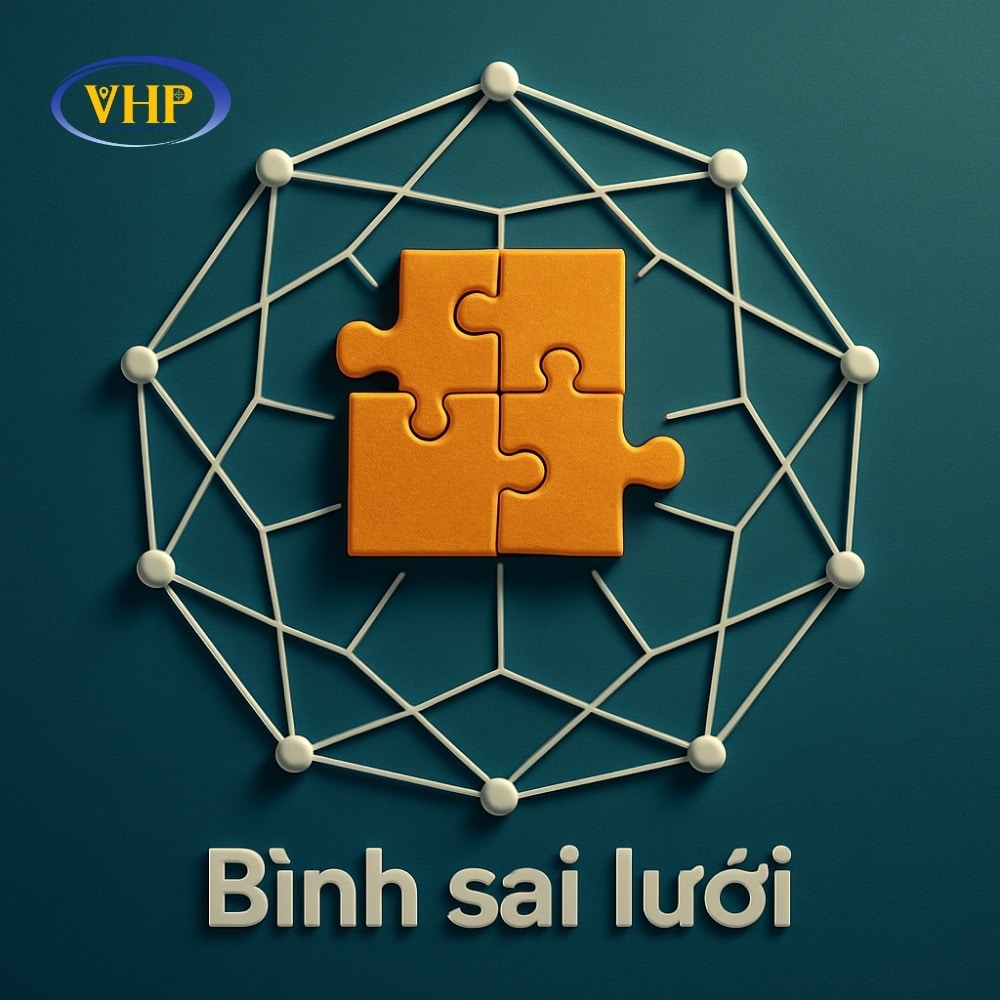

6.1. Bình sai lưới là gì?

Nếu bình sai là một phương pháp luận, thì bình sai lưới chính là việc áp dụng phương pháp luận đó vào một bài toán cụ thể.

Bình sai lưới là quá trình xử lý và tính toán đồng bộ cho toàn bộ một hệ thống gồm nhiều điểm và các phép đo được kết nối chằng chịt với nhau (gọi là lưới trắc địa). Mục tiêu của nó không phải là hiệu chỉnh một tam giác hay một khoảng cách riêng lẻ, mà là tìm ra một bộ tọa độ/độ cao duy nhất, nhất quán và chính xác nhất cho tất cả các điểm trong toàn bộ mạng lưới đó.

Mục tiêu của bình sai lưới không phải là điều chỉnh riêng lẻ từng tam giác hay khoảng cách, mà là tìm ra bộ tọa độ/độ cao hợp lý nhất cho toàn bộ hệ thống điểm, đảm bảo sự nhất quán hình học và toán học trong toàn mạng lưới.

Hình dung đơn giản: Bình sai lưới giống như việc ghép một bức tranh khổng lồ. Bạn không thể chỉ căn chỉnh từng mảnh ghép độc lập – mà cần đồng bộ tất cả các mảnh để tạo thành một tổng thể liền mạch, không sai lệch.

6.2. Các phương pháp bình sai lưới phổ biến

Có một số phương pháp bình sai lưới chính, thường được phân loại dựa trên cách thiết lập các phương trình và xử lý ẩn số:

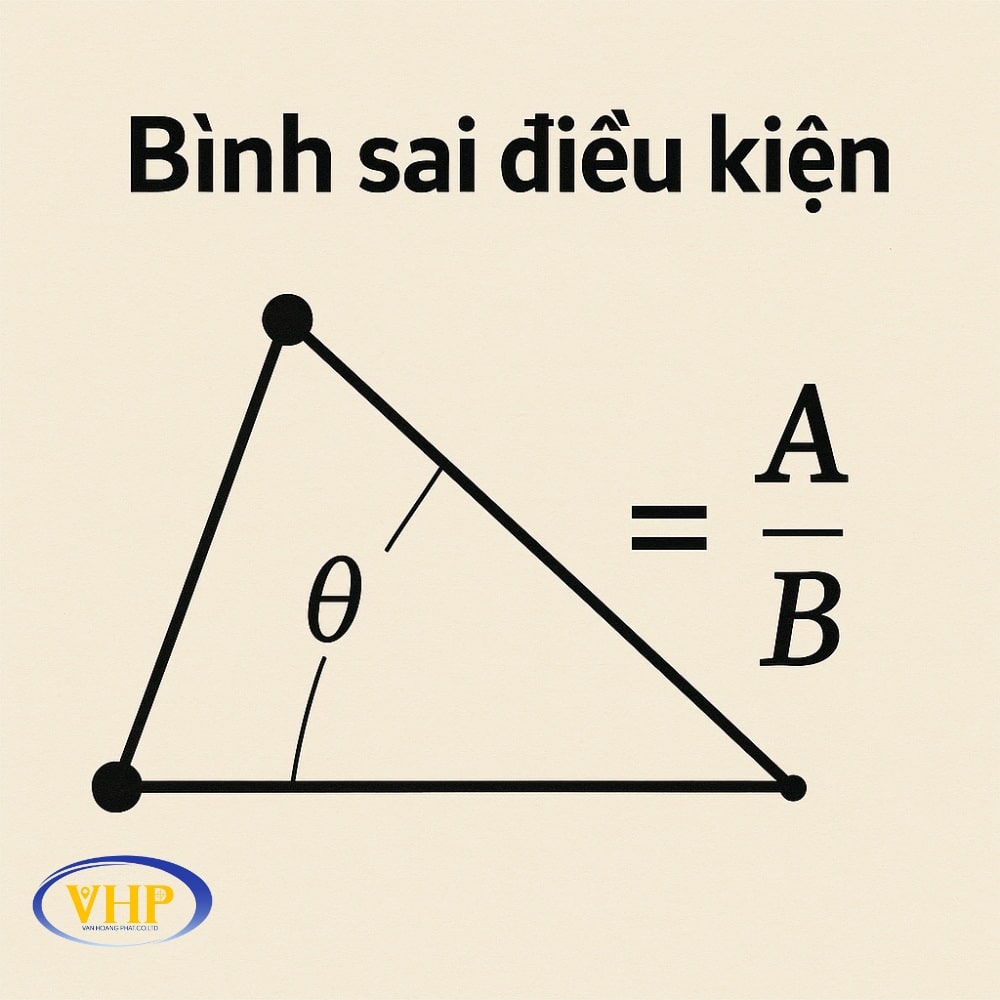

• Bình sai điều kiện (Condition Adjustment):
  • Nguyên lý: Dựa vào việc lập các phương trình điều kiện hình học mà các trị đo phải thỏa mãn.
  • Ưu điểm: Số lượng ẩn số ít, trực quan, có thể đánh giá độ chính xác trước bình sai.
  • Nhược điểm: Khó lập trình cho các lưới phức tạp, đánh giá độ chính xác sau bình sai khó khăn.

• Bình sai gián tiếp (hay Bình sai tham số – Parametric Adjustment):
  • Nguyên lý: Lập các phương trình sai số dưới dạng hàm của các ẩn số (thường là tọa độ hoặc độ cao của các điểm cần xác định).
  • Ưu điểm: Dễ lập trình, không phụ thuộc vào cấu hình lưới, dễ dàng đánh giá độ chính xác của các trị đo sau bình sai (tọa độ, cạnh, phương vị). Đây là phương pháp phổ biến nhất hiện nay.
  • Nhược điểm: Số lượng ẩn số có thể rất lớn đối với lưới lớn.

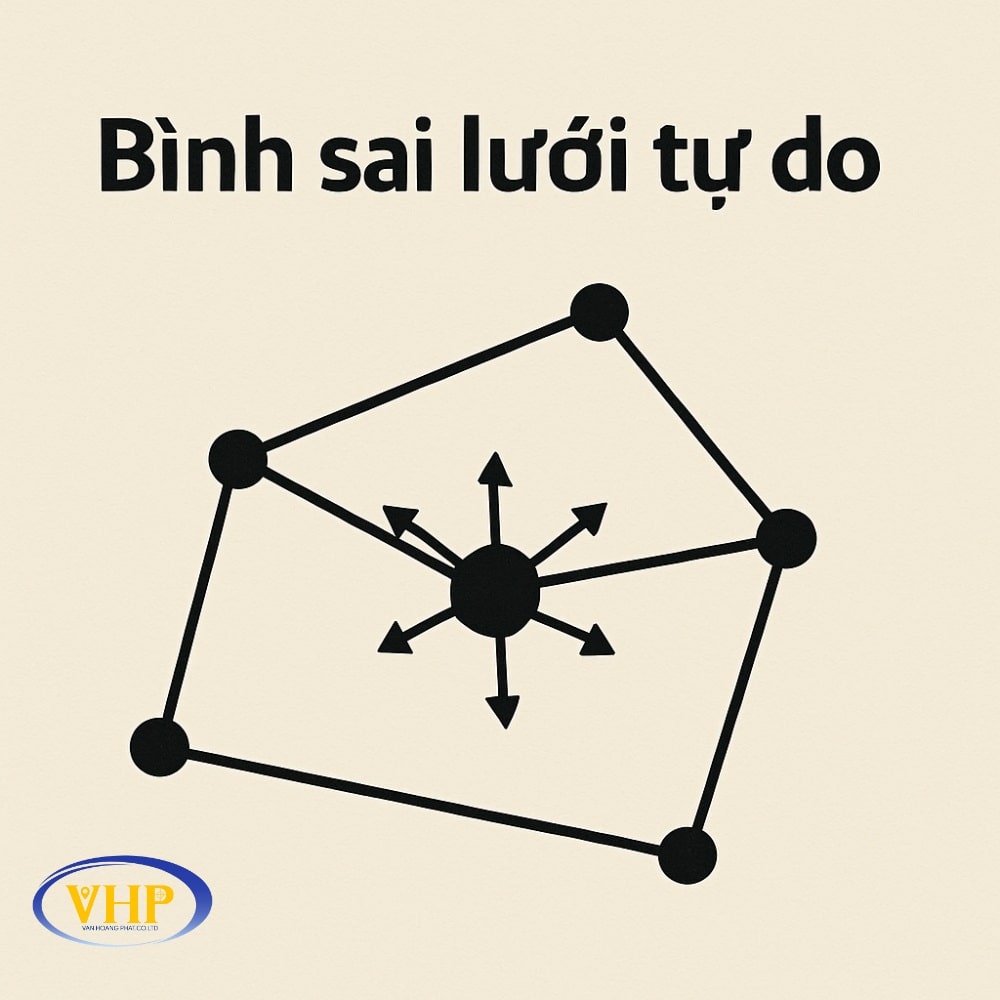

• Bình sai lưới tự do (Free Network Adjustment):
  • Nguyên lý: Bình sai mà không cần phụ thuộc vào các điểm khởi tính cố định. Phương pháp này đặc biệt hữu ích khi không có đủ điểm khống chế cố định hoặc muốn kiểm tra độ ổn định của toàn bộ lưới.
  • Ứng dụng: Thường dùng trong trắc địa công trình để kiểm soát biến dạng, theo dõi sự dịch chuyển của các điểm mốc, hoặc trong các trường hợp cần đánh giá chất lượng lưới một cách độc lập.

7. Các phần mềm và công cụ hỗ trợ bình sai lưới phổ biến

1. MicroSurvey STAR*NET

Là phần mềm bình sai chuyên dụng được sử dụng rộng rãi trong ngành trắc địa trên toàn thế giới. STAR*NET hỗ trợ nhiều loại lưới như lưới tam giác, lưới GPS, lưới độ cao… với khả năng xử lý dữ liệu mạnh mẽ và giao diện thân thiện.

2. Trimble Business Center (TBC)

Đây là phần mềm tổng hợp của hãng Trimble, nổi bật với module bình sai mạnh dành cho cả dữ liệu từ máy toàn đạc và GPS. TBC hỗ trợ trực tiếp các định dạng dữ liệu đo từ thiết bị Trimble, giúp đơn giản hóa quá trình xử lý.

3. Leica Geo Office (LGO)

Phần mềm tương đương TBC, do hãng Leica Geosystems phát triển. LGO rất phù hợp với người dùng sử dụng thiết bị Leica, đặc biệt là trong xử lý dữ liệu GNSS và bình sai tọa độ điểm khống chế.

4. COGO trong AutoCAD Civil 3D

Mặc dù không phải là phần mềm bình sai chuyên sâu, nhưng COGO vẫn có các công cụ tính toán và xử lý đơn giản cho các tuyến đo đường chuyền, hỗ trợ thiết kế cơ sở hạ tầng.

5. Phần mềm mã nguồn mở hoặc phát triển trong nước

Một số công cụ được phát triển bởi các đơn vị trong nước như phần mềm bình sai lưới địa chính tích hợp trong các hệ thống GIS địa phương. Dù không mạnh bằng phần mềm quốc tế, nhưng có ưu điểm là phù hợp với quy chuẩn Việt Nam và giao diện tiếng Việt dễ sử dụng.

8. 05 Lưu ý CỰC KỲ QUAN TRỌNG khi thực hiện bình sai lưới [Từ Chuyên Gia]

Bình sai lưới là một bước quan trọng nhằm đảm bảo tính chính xác và nhất quán cho toàn bộ mạng lưới khống chế. Tuy nhiên, để đạt được kết quả bình sai tối ưu, người thực hiện cần lưu ý một số yếu tố kỹ thuật cốt lõi ngay từ giai đoạn đo đạc cho đến khi xử lý dữ liệu. Dưới đây là những điểm cần đặc biệt chú ý:

Lưu ý 1: Chất lượng số liệu đo ban đầu: Cốt lõi của mọi kết quả

Nguyên tắc “Garbage in, garbage out” luôn đúng trong trắc địa: nếu dữ liệu đầu vào sai lệch hoặc thiếu chính xác, không phần mềm nào có thể “cứu” được kết quả cuối cùng. Vì vậy:

• Luôn kiểm tra sai số khép (của góc, độ dài, chênh cao…) để đánh giá sơ bộ chất lượng đo lưới. Nếu sai số vượt ngưỡng cho phép, cần kiểm tra hoặc đo lại.
• Loại bỏ sai số thô (gross errors) trước khi đưa dữ liệu vào bình sai. Các sai số này thường gây nhiễu mạnh, làm sai lệch toàn bộ mạng lưới.
• Bảo quản dữ liệu cẩn thận: sai sót trong việc ghi chép, nhập liệu hoặc truyền dữ liệu cũng có thể ảnh hưởng nghiêm trọng.

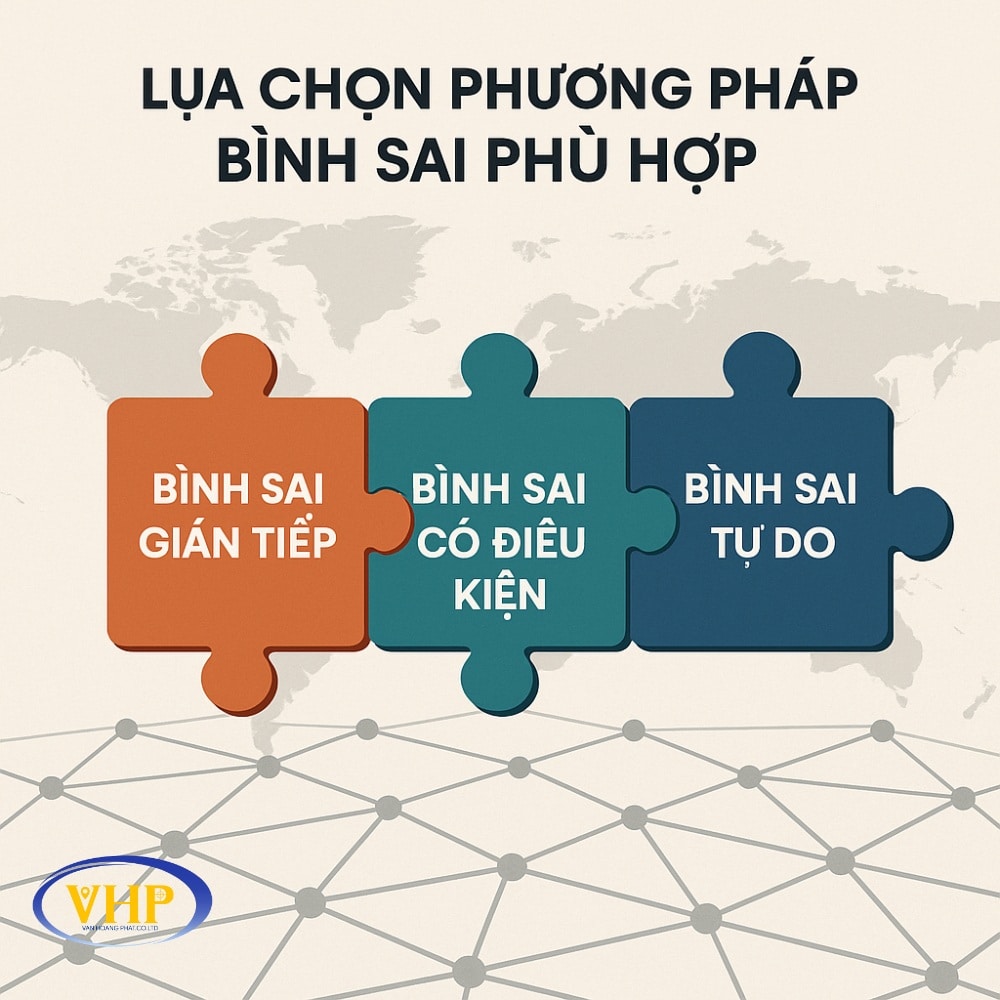

Lưu ý 2: Lựa chọn phương pháp bình sai phù hợp

Tùy theo mục đích, loại lưới và điều kiện thực tế, người kỹ sư cần chọn phương pháp bình sai hợp lý:

• Bình sai gián tiếp: thường dùng khi có nhiều đại lượng đo có quan hệ toán học với nhau, như đo cạnh, góc, chênh cao.
• Bình sai có điều kiện: áp dụng khi các phép đo phải thỏa mãn các điều kiện toán học (ví dụ: tổng góc tam giác bằng 180°).
• Bình sai tự do (free network adjustment): sử dụng khi lưới chưa có điểm gốc cố định, thường dùng trong đo lưới GNSS trước khi ràng buộc điểm gốc.

Việc lựa chọn đúng phương pháp sẽ giúp hệ thống giải đúng bài toán thực tế và tối ưu hóa kết quả đầu ra.

Lưu ý 3: Xác định trọng số của các phép đo

Trọng số phản ánh mức độ tin cậy của từng phép đo. Việc gán trọng số đúng giúp hệ thống bình sai “ưu tiên” những dữ liệu có chất lượng cao hơn. Khi xác định trọng số cần lưu ý:

• Căn cứ vào độ chính xác thiết bị đo (máy toàn đạc, thước thép, GPS…).
• Xem xét điều kiện đo thực tế: địa hình, thời tiết, tầm nhìn…
• Kỹ năng người đo: thao tác đo không chuẩn cũng có thể tạo sai số lệch đáng kể.

Nếu không gán trọng số chính xác, kết quả bình sai có thể thiên lệch và mất tính khách quan.

Lưu ý 4: Chọn điểm khống chế đáng tin cậy

Trong bình sai lưới có ràng buộc, các điểm gốc đóng vai trò làm mốc tham chiếu cho toàn bộ hệ thống. Vì vậy:

• Chọn điểm đã được xác định tọa độ/độ cao bằng phương pháp chính xác cao, ví dụ: điểm lưới Quốc gia, điểm GPS hạng I.
• Kiểm tra sự ổn định vật lý của mốc: nếu mốc bị dịch chuyển, sạt lở hoặc ảnh hưởng bởi công trình xây dựng, cần loại bỏ khỏi lưới.
• Tránh phụ thuộc vào quá ít điểm gốc, đặc biệt trong mạng lưới lớn.

Một sai số nhỏ ở điểm gốc có thể gây lan truyền và làm sai lệch toàn bộ kết quả bình sai.

Lưu ý 5: Kiểm tra và hiệu chỉnh nếu cần thiết

Trong trường hợp kết quả bình sai không đạt yêu cầu:

• Rà soát lại dữ liệu đo và trọng số đã gán.
• Xem xét thay đổi điểm khống chế hoặc thêm điều kiện ràng buộc.
• Thực hiện bình sai lại với mô hình cải tiến.

Trong một số tình huống, việc đi đo lại một số cạnh hoặc góc quan trọng là cần thiết để cải thiện độ tin cậy chung.

Kết luận

Tóm lại, bình sai không chỉ là một khái niệm toán học khô khan mà là một quy trình kỹ thuật cốt lõi, không thể thiếu trong mọi công tác trắc địa. Từ việc loại bỏ sai số ngẫu nhiên, đảm bảo sự nhất quán cho các phép đo, đến việc cung cấp giá trị tọa độ và độ cao đáng tin cậy nhất, bình sai chính là nền tảng cho độ chính xác của mọi sản phẩm trắc địa. Đặc biệt, trong bối cảnh các mạng lưới đo đạc ngày càng phức tạp, việc áp dụng hiệu quả bình sai lưới trở nên tối quan trọng.

Hy vọng rằng qua bài viết này, bạn đã có cái nhìn toàn diện và sâu sắc hơn về tầm quan trọng của bình sai, đặc biệt là bình sai lưới, trong ngành trắc địa. Nếu bạn có bất kỳ thắc mắc nào về bình sai, các phương pháp hay ứng dụng thực tế của nó, đừng ngần ngại đọc thêm những bài viết chi tiết khác của chúng tôi để tìm hiểu sâu hơn. Chúng tôi luôn sẵn lòng cùng bạn khám phá lĩnh vực thú vị này.
