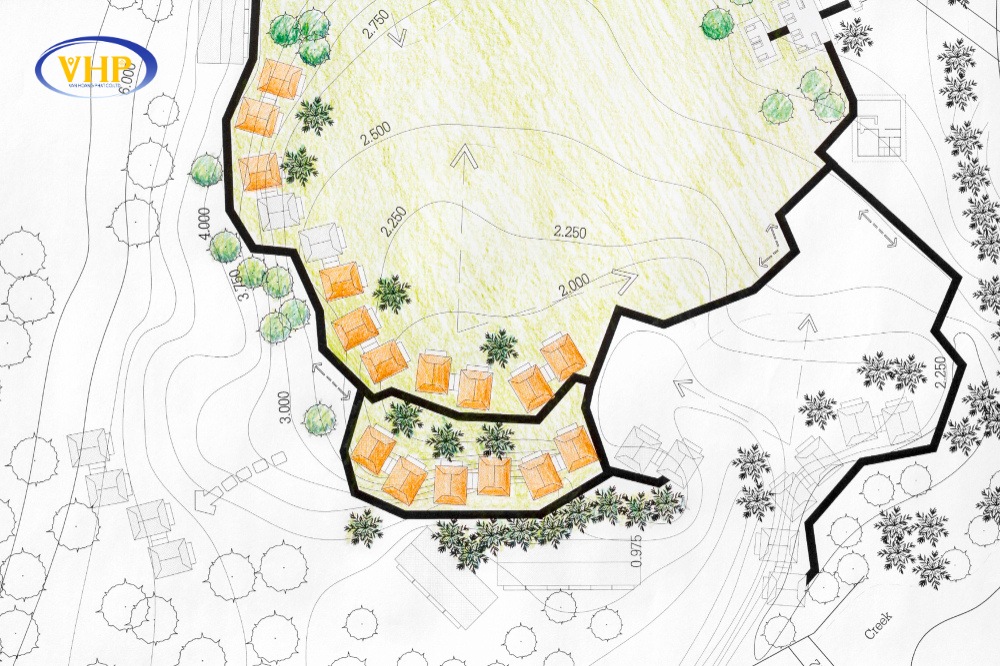

Bình đồ: Khái niệm, Đặc điểm và Tầm quan trọng trong các Dự án

Trong mọi dự án xây dựng hay quy hoạch, từ quy mô nhỏ đến lớn, có một loại bản vẽ đóng vai trò nền tảng không thể thiếu: bình đồ. Đây không chỉ là một tài liệu kỹ thuật, mà còn là “bản đồ hiện trạng” chi tiết nhất về địa hình và địa vật. Vậy, bình đồ là gì và tại sao nó lại quan trọng đến vậy trong ngành trắc địa và xây dựng? Cùng tìm hiểu ngay!

1. Giới thiệu: Bình đồ – Khái niệm cốt lõi trong ngành trắc địa

Trong công tác trắc địa, có hai loại bản vẽ thường xuyên được nhắc tới: bình đồ và mặt cắt. Nếu mặt cắt giúp hình dung chiều cao và độ dốc thì bình đồ là bản đồ phẳng nhìn từ trên xuống, thể hiện vị trí, hình dạng các đối tượng trên mặt đất. Tuy vậy, không phải ai cũng hiểu rõ bình đồ là gì và vì sao nó lại quan trọng đến thế. Bài viết này sẽ giúp bạn hiểu rõ về khái niệm, vai trò và cách ứng dụng của bình đồ trong thực tế.

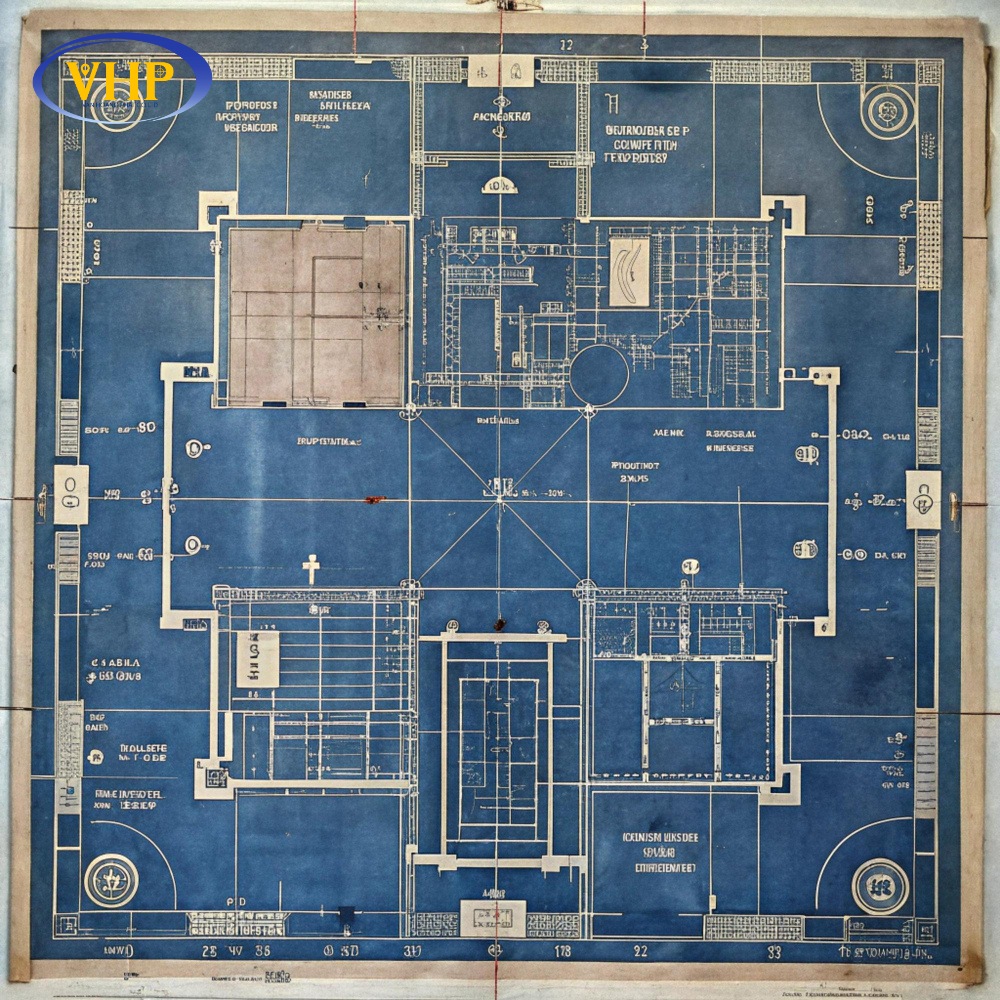

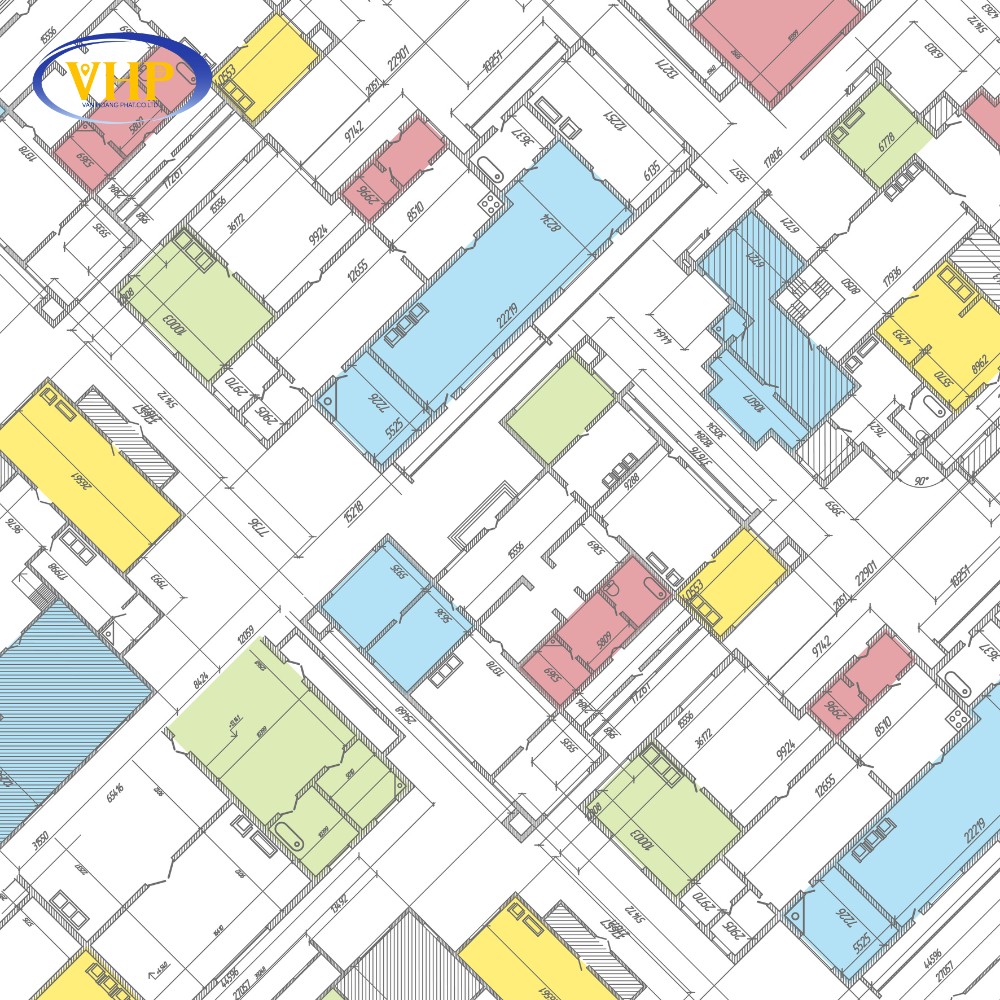

2. Bình đồ là gì? Định nghĩa Chuyên sâu trong Ngành Trắc địa

Trong ngôn ngữ chuyên ngành, bình đồ (tiếng Anh: Planimetric Map hoặc Topographic Plan) là một loại bản vẽ kỹ thuật đặc biệt, thể hiện hình chiếu vuông góc của toàn bộ địa hình và các đối tượng địa vật (tự nhiên và nhân tạo) lên một mặt phẳng ngang. Điểm cốt yếu và làm nên sự khác biệt của bình đồ là nó bỏ qua ảnh hưởng của độ cong Trái đất, do đó thường được thành lập cho các khu vực có diện tích vừa và nhỏ, nơi mà sai số do độ cong Trái đất là không đáng kể và có thể bỏ qua để đảm bảo tính cục bộ và chi tiết.

Nói một cách dễ hiểu, bình đồ giống như việc bạn nhìn thẳng từ trên cao xuống một khu vực và vẽ lại mọi thứ bạn thấy – từ con đường, ngôi nhà, bờ sông, đến từng cây cối, luống đất – tất cả được thu nhỏ lại theo một tỷ lệ nhất định trên một mặt giấy phẳng, nhưng vẫn giữ nguyên vị trí tương đối và hình dạng thực tế trên mặt bằng.

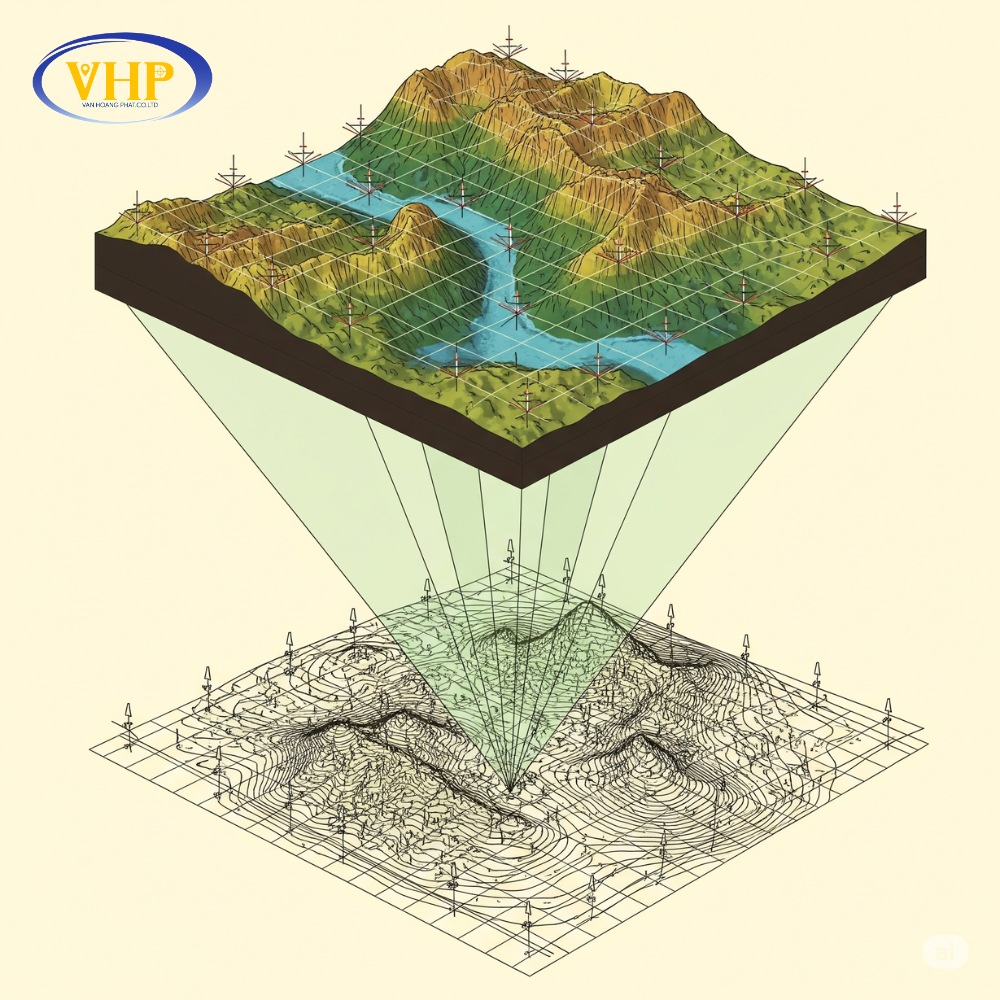

3. Nguyên lý Thành lập Bình đồ: Từ Thực địa đến Bản vẽ Hoàn chỉnh

Bình đồ không tự nhiên mà có; nó là kết quả của một quy trình kỹ thuật phức tạp, dựa trên các nguyên lý toán học và hình học chính xác:

• Nguyên lý Chiếu Vuông góc: Đây là nguyên lý cơ bản nhất. Tất cả các điểm và đối tượng trên bề mặt đất đều được chiếu thẳng đứng (vuông góc) lên một mặt phẳng tham chiếu (mặt phẳng bình đồ). Điều này đảm bảo rằng các kích thước và hình dạng trên bình đồ phản ánh đúng hình dạng thực tế trên mặt bằng.
• Nguyên lý Từ tổng quát đến chi tiết: Trong công tác đo vẽ bình đồ, chúng ta luôn bắt đầu từ việc xây dựng một lưới khống chế trắc địa (lưới tọa độ, lưới độ cao) với độ chính xác cao, bao trùm toàn bộ khu vực khảo sát. Đây là “bộ xương” vững chắc để sau đó đo đạc chi tiết các đối tượng nhỏ hơn. Việc này giúp hạn chế tích lũy sai số và đảm bảo tính thống nhất toàn cục.
• Nguyên lý Biểu diễn Độ cao: Như đã nói, độ cao được thể hiện bằng đường đồng mức. Việc nội suy các đường đồng mức từ hàng ngàn điểm đo cao độ là một quá trình tính toán phức tạp, đảm bảo phản ánh đúng hình dạng 3D của địa hình trên bản vẽ 2D.
• Nguyên lý Bình sai Số liệu Đo: Mọi phép đo đều có sai số. Để có một bình đồ chính xác, các số liệu đo đạc từ thực địa phải trải qua quá trình bình sai (Adjustment). Bình sai là việc áp dụng các thuật toán toán học (ví dụ: phương pháp bình phương nhỏ nhất) để phân phối sai số một cách hợp lý nhất, loại bỏ mâu thuẫn giữa các trị đo và đưa ra các giá trị tọa độ, độ cao tối ưu nhất cho các điểm. Đây là bước cực kỳ quan trọng đảm bảo chất lượng cuối cùng của bình đồ.

Phải nói thật thì đây chính là những nguyên lý nền tảng trong quá trình thành lập bản vẽ bình đồ, tuy không được gọi là “nguyên lý của bình đồ” một cách chính thống trong sách giáo trình, nhưng về bản chất thì chúng là các nguyên lý kỹ thuật cốt lõi để tạo nên một bản vẽ bình đồ chính xác, có giá trị sử dụng cao.

4. Ý nghĩa và Vai trò Tối quan trọng của Bình đồ

Bình đồ không chỉ là một bản vẽ; nó là ngôn ngữ kỹ thuật, là tài liệu sống còn cho mọi dự án:

4.1. Là Nền tảng và Tài liệu Cơ sở Cho Mọi Quyết định:

• Trước khi một dự án xây dựng, quy hoạch được hình thành, bình đồ cung cấp cái nhìn toàn diện về hiện trạng khu vực: địa hình có bằng phẳng không, có sông ngòi, công trình hiện hữu nào, ranh giới đất đai ra sao.
• Đây là “bức tranh hiện thực” giúp các nhà quản lý, kỹ sư và kiến trúc sư đưa ra các quyết định quy hoạch, thiết kế và thi công một cách khoa học và chính xác.

4.2. Đảm bảo Tính Chính xác và Giảm thiểu Rủi ro Dự án:

• Một bình đồ chính xác giúp phát hiện sớm các yếu tố địa hình, địa vật bất lợi, từ đó có phương án thiết kế phù hợp, giảm thiểu rủi ro sai sót trong quá trình thi công và tránh lãng phí nguồn lực.
• Các tính toán về khối lượng đào đắp, san lấp mặt bằng, thiết kế cao độ nền móng… đều phụ thuộc hoàn toàn vào dữ liệu bình đồ.

4.3. Hỗ trợ Công tác Quản lý Đất đai và Tài nguyên:

• Bình đồ địa chính là cơ sở pháp lý quan trọng để xác định ranh giới, diện tích thửa đất, cấp giấy chứng nhận quyền sử dụng đất, giải quyết tranh chấp.
• Trong quản lý tài nguyên, bình đồ giúp giám sát sự thay đổi của rừng, mặt nước, quy hoạch vùng sản xuất nông nghiệp, lâm nghiệp một cách hiệu quả.

4.4. Công cụ Giao tiếp và Hợp tác:

Bình đồ là ngôn ngữ chung giữa các bên tham gia dự án (chủ đầu tư, nhà thiết kế, nhà thầu, cơ quan quản lý), giúp truyền tải thông tin một cách rõ ràng, tránh hiểu lầm và thúc đẩy sự hợp tác hiệu quả.

5. Đặc điểm Nổi bật của Bản vẽ Bình đồ

• Tỷ lệ lớn: Thể hiện chi tiết, rõ ràng từng đối tượng trên mặt đất (ví dụ: 1:500, 1:1000).
• Biểu diễn mặt bằng: Là hình chiếu vuông góc của địa hình và địa vật lên mặt phẳng ngang, loại bỏ ảnh hưởng độ cong Trái đất.
• Có đường đồng mức: Dùng để thể hiện độ cao, độ dốc và hình dạng địa hình một cách trực quan.
• Ký hiệu chuyên dụng: Sử dụng hệ thống ký hiệu quy ước để biểu thị chính xác các loại địa vật (nhà, đường, sông, cây cối…).
• Độ chính xác cao: Thông tin vị trí, kích thước được đo đạc và xử lý chính xác, làm cơ sở cho các công tác kỹ thuật.

6. Ứng dụng Thực tiễn Rộng rãi của Bình đồ

Bình đồ không chỉ là một sản phẩm kỹ thuật trắc địa đơn thuần, mà còn là công cụ nền tảng phục vụ nhiều lĩnh vực quan trọng trong thực tiễn. Từ xây dựng cơ sở hạ tầng đến quản lý đất đai, từ quy hoạch đô thị đến phát triển nông – lâm nghiệp, bình đồ đều đóng vai trò thiết yếu trong việc hiển thị hiện trạng và hỗ trợ ra quyết định chính xác.

• Trong xây dựng và thiết kế công trình:

Bình đồ giúp các kỹ sư, kiến trúc sư nắm bắt rõ hiện trạng mặt bằng để bố trí công trình, xác định hướng tuyến, tính toán khối lượng san nền… Đối với các dự án lớn như cầu đường, nhà cao tầng hay khu đô thị, bình đồ là tài liệu không thể thiếu trong hồ sơ thiết kế kỹ thuật.

• Trong quy hoạch đô thị và nông thôn:

Cơ quan quản lý sử dụng bình đồ để phân tích hiện trạng sử dụng đất, hệ thống giao thông, mật độ xây dựng, từ đó lập quy hoạch phân khu, quy hoạch chi tiết. Bình đồ còn giúp dự báo khả năng phát triển không gian đô thị một cách khoa học.

• Trong quản lý đất đai và địa chính:

Bình đồ chính là “xương sống” của bản đồ địa chính – dùng để cấp giấy chứng nhận quyền sử dụng đất, xác định ranh giới thửa đất, xử lý tranh chấp và cập nhật biến động sử dụng đất. Nhờ tính chính xác và hệ tọa độ chuẩn, bình đồ đảm bảo tính pháp lý cho các hoạt động giao dịch và quản lý.

• Trong ngành nông – lâm – ngư nghiệp:

Bình đồ phục vụ quy hoạch vùng trồng trọt, chăn nuôi, khoanh vùng rừng phòng hộ, rừng sản xuất; thiết kế hệ thống thủy lợi, kênh mương, đê bao… Đối với thủy sản, bình đồ giúp quy hoạch ao hồ, vùng nuôi trồng phù hợp địa hình và thổ nhưỡng.

• Trong phòng chống thiên tai và bảo vệ môi trường:

Kết hợp bình đồ với dữ liệu độ cao, mô hình thủy văn – khí tượng sẽ giúp xác định vùng ngập lụt, xói lở, sạt lở đất. Đây là cơ sở để xây dựng kịch bản ứng phó biến đổi khí hậu, cảnh báo sớm và quy hoạch vùng an toàn.

7. Quy trình Lập Bản vẽ Bình đồ Chuẩn xác theo Tiêu chuẩn Ngành

Việc lập một bản bình đồ chất lượng cao đòi hỏi quy trình chặt chẽ và chuyên nghiệp:

1. Giai đoạn Chuẩn bị:

• • Thu thập tài liệu: Sưu tầm các bản đồ, tài liệu khảo sát cũ (nếu có), quy hoạch, quy chuẩn liên quan đến khu vực.
  • Khảo sát sơ bộ thực địa: Đánh giá tổng quan địa hình, địa vật, điều kiện tiếp cận, xác định phạm vi đo vẽ.
  • Lập phương án kỹ thuật: Thiết kế lưới khống chế đo vẽ, lựa chọn thiết bị, phương pháp đo, dự trù kinh phí và thời gian.

2. Giai đoạn Đo đạc Thực địa:

• • Xây dựng lưới khống chế trắc địa: Đây là xương sống của công tác đo vẽ. Các điểm khống chế được thiết lập và đo đạc với độ chính xác rất cao bằng máy GPS RTK (đo động thời gian thực), máy toàn đạc điện tử. Các điểm này sẽ là cơ sở để định vị và đo chi tiết các đối tượng sau này.
  • Đo vẽ chi tiết địa hình, địa vật: Sử dụng máy toàn đạc điện tử, GPS, hoặc công nghệ quét 3D (laser scanner, UAV/drone kèm camera) để thu thập tọa độ (X, Y) và độ cao (Z) của hàng ngàn điểm đại diện cho địa hình (các điểm đặc trưng, đường đổi dốc, đỉnh, đáy) và các đối tượng địa vật (góc nhà, cột điện, miệng cống, ranh giới thửa đất, tâm cây…).

3. Giai đoạn Xử lý Số liệu và Thành lập Bình đồ:

• • Bình sai số liệu đo: Áp dụng các thuật toán bình sai để xử lý toàn bộ số liệu đo, loại bỏ sai số và tính toán ra tọa độ, độ cao cuối cùng của các điểm với độ chính xác cao nhất.
  • Nhập và xử lý dữ liệu trên phần mềm chuyên dụng: Các phần mềm như AutoCAD Civil 3D, MicroStation, NovaTDN, Famis, Esri ArcGIS
  • Kiểm tra và hiệu chỉnh: Rà soát lại toàn bộ bản vẽ, so sánh với thực địa và tài liệu gốc để đảm bảo không có sai sót.

4. Giai đoạn In ấn và Bàn giao:

• • In ấn bình đồ trên khổ giấy phù hợp với tỷ lệ và mục đích sử dụng.
  • Bàn giao sản phẩm kèm báo cáo kỹ thuật cho chủ đầu tư.

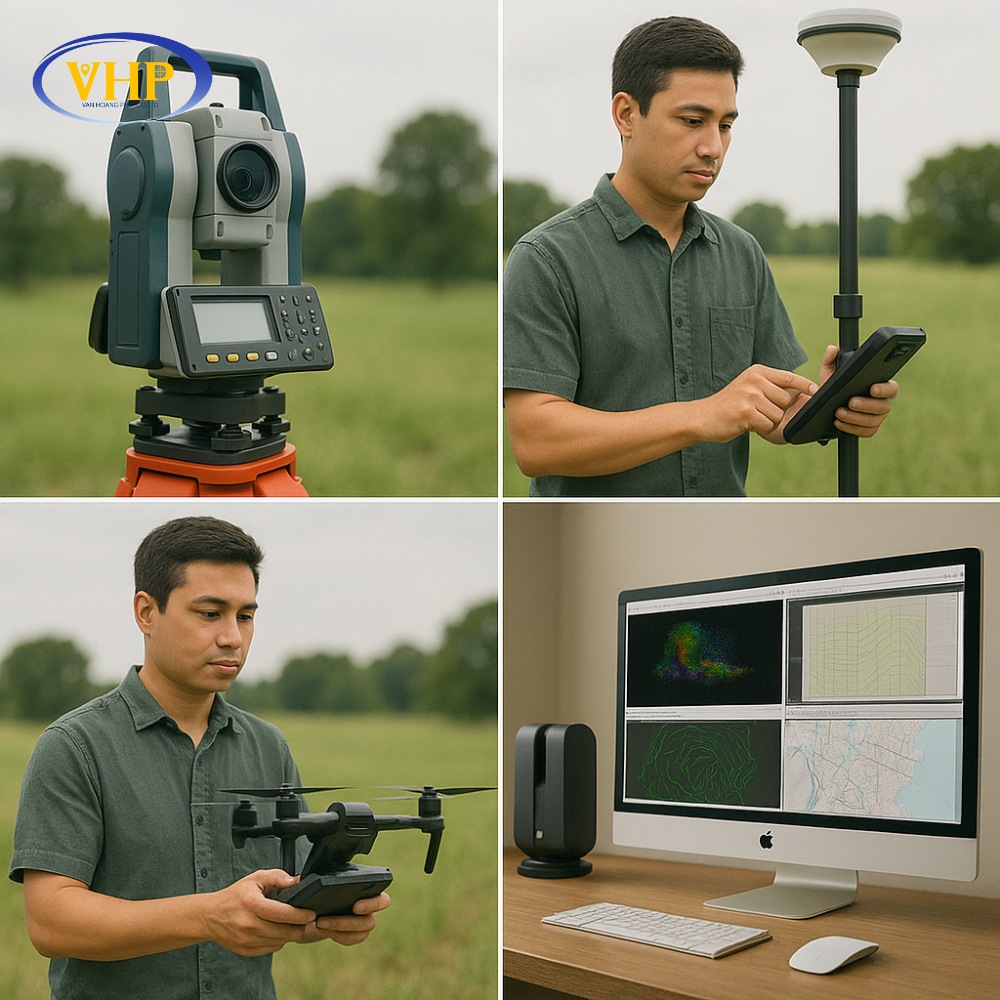

8. Các Công cụ và Phần mềm Hỗ trợ Không thể Thiếu trong Lập Bình đồ

Để tạo ra một bình đồ chính xác và chuyên nghiệp, người kỹ sư trắc địa cần trang bị các công cụ và phần mềm hiện đại:

8.1 Thiết bị Đo đạc Thực địa

• Máy toàn đạc điện tử: Thiết bị đa năng, đo góc, khoảng cách, tọa độ với độ chính xác cao.
• Máy định vị vệ tinh GNSS (GPS RTK): Thu thập tọa độ và độ cao nhanh chóng, hiệu quả, đặc biệt cho các khu vực rộng.
• Máy thủy bình: Đo cao độ chi tiết.
• Thiết bị quét laser 3D (Laser Scanner): Tạo đám mây điểm dày đặc, chi tiết.
• Thiết bị bay không người lái (UAV/Drone) kết hợp công nghệ Photogrammetry: Thu thập ảnh độ phân giải cao để tạo mô hình 3D và trích xuất bình đồ cho khu vực lớn, phức tạp.

8.2. Phần mềm Xử lý và Thành lập Bình đồ:

• AutoCAD Civil 3D: Phần mềm mạnh mẽ của Autodesk, chuyên dụng cho thiết kế hạ tầng, san lấp và thành lập bình đồ, đường đồng mức.
• MicroStation: Phần mềm CAD/GIS của Bentley Systems, cũng rất phổ biến trong ngành trắc địa và xây dựng.
• NovaTDN: Phần mềm chuyên ngành của Việt Nam, phục vụ công tác trắc địa, địa hình.
• Famis/eFamis: Phần mềm chuyên dụng trong lĩnh vực địa chính, quản lý đất đai.
• Phần mềm GIS (Geographic Information System) như ArcGIS, QGIS: Dùng để tích hợp, quản lý và phân tích dữ liệu không gian, xuất ra bình đồ hoặc các lớp bản đồ chuyên đề.

Bình đồ, với vai trò là tài liệu kỹ thuật nền tảng, không chỉ là một bản vẽ đơn thuần. Nó là sự kết tinh của công nghệ đo đạc hiện đại, các nguyên lý toán học chặt chẽ và kinh nghiệm chuyên môn của những người làm trắc địa. Từ quy hoạch đô thị, xây dựng cầu đường, đến quản lý đất đai hay bảo tồn môi trường, bình đồ luôn là điểm khởi đầu và là yếu tố đảm bảo thành công cho mọi dự án.
